4. 基本操作 MEC-AIMEX2S-011S0

72 AIMEX IIS 机械手册

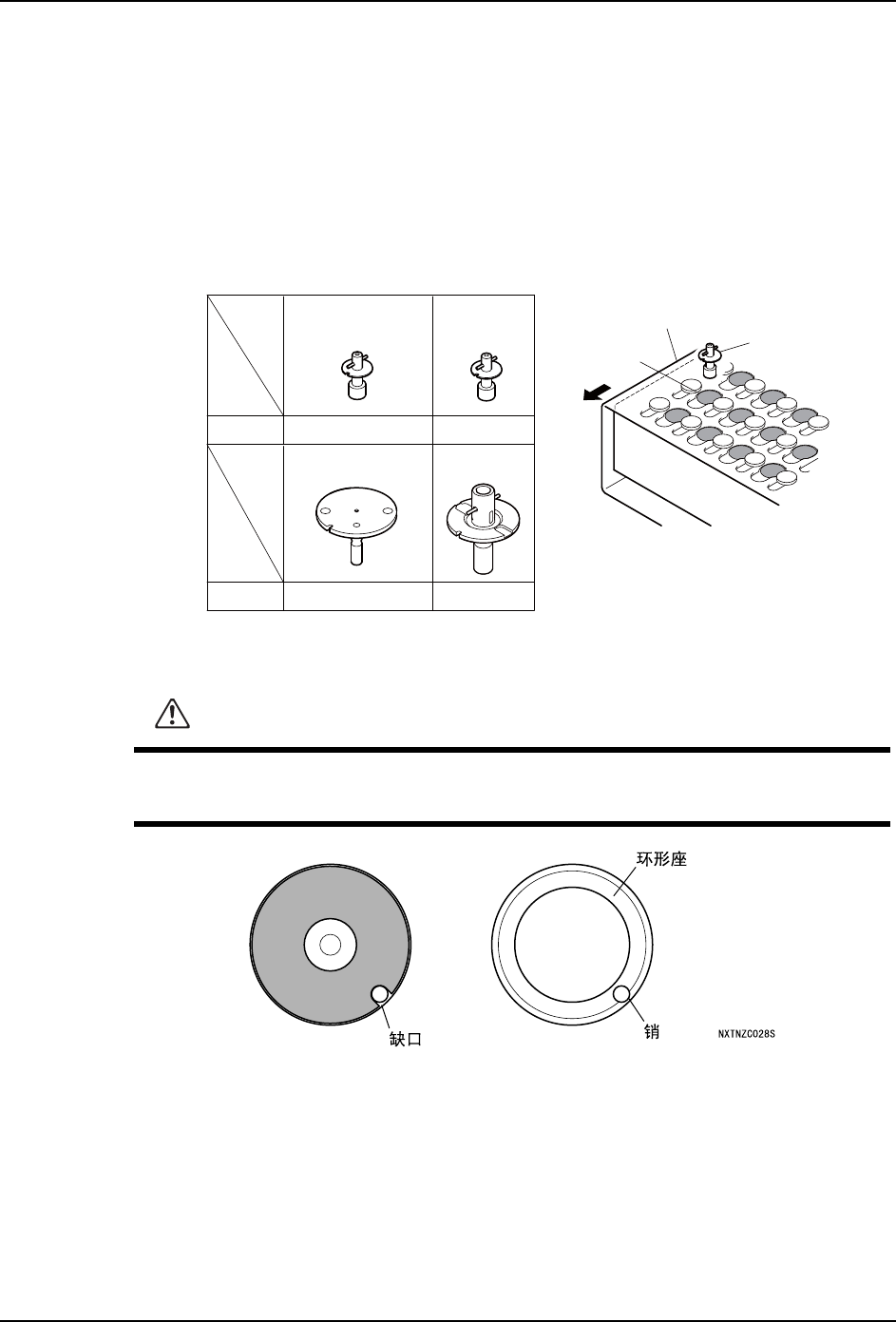

4.1.4 安装治具吸嘴

更换为不同序列号的贴装工作头的同时请将治具吸嘴安装到吸嘴置放台上。

请事先准备好适用于该机器工作头的吸嘴置放台。然后准备好与工作头吸头同等数量的治

具吸嘴并按以下步骤安装。

1. 请拆除机器上原有的吸嘴置放台。（详细参考「4.3.1 拆除方法」）

2. 请打开事先准备的吸嘴置放台的滑盖，在收存格中装入治具吸嘴。虽然在收存格中的安

装位置无指定，但是吸嘴数量需和吸头一致。

备注 )H12HSQ 工作头使用 J01 吸嘴、H08MQ 工作头使用 J23 的吸嘴。

3. 请安装吸嘴置放台。（详细参考「4.3.2 安装方法」）

4. 使拉杆返回原位。

5. 请确认吸嘴置放台是否已正确安装在吸嘴更换器上。

H12HS

J01 J02

30MEC-0615Sb

V12

J03

H01 / H02 / H02F

J23

H08M

੮౪,'

ᥗᶵ

⋱ޭ੮౪

″

注意

安装时请将吸嘴置放台的突起和吸嘴上的缺口处对齐。如果没有对齐会造成吸嘴更换

错误。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 4. 基本操作

AIMEX IIS 机械手册 73

4.2 安装 / 拆除 MFU-65

这个章节主要说明如何拆除 / 安装 MFU-65。

备注 )改变 MFU-65 的安装位置后，由于地面高度不同，可能需要调节高度之后才能使用。

4.2.1 拆除方法

1. 请使机器停止运转并调到 START 等待状态。

2. 请通过执行单元更换指令中的料站更换指令使 MFU-65 解除锁定。

3. 请将 MFU-65 从机器中慢慢拉出。

4. 为了防止 MFU-65 随意移动，请锁定脚轮。

注意

搬运 / 更换 MFU-65 时，请注意不要使脚轮压到脚。以免脚受伤。

请不要站在 MFU-65 上。以免跌倒而受伤。

安装 / 拆除 MFU-65 时请不要用力过头，以免损坏机器。

注意

安装 / 拆除 MFU-65 时，请不要执行一半而中途停下。另外，请确保足够的作业空间。

以免因 MFU-65 的自重而移动，并由此导致受伤。

30MEC-0440

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

4. 基本操作 MEC-AIMEX2S-011S0

74 AIMEX IIS 机械手册

4.2.2 安装方法

备注 )装机后初次安装 MFU-65 时，必须调节 MFU-65 的高度；变更 MFU-65 的安装位置时，由

于地面高度有可能不同，所以请重新调节 MFU-65 的高度。

1. 请打开主电源开关并将操作画面调到 START 等待状态。

2. 请将 MFU-65 推到机器前，准备就绪。

3. 请将 MFU-65 的滚轮对准料站基座导轨后向前推，直到 MFU-65 的 2 个滚轮碰到导槽的带

坡度位置。

警告

安装 MFU-65 时请先确认它和机器之间有无他人。以免因手或身体被卷入机器而受伤。

注意

安装 MFU-65 时请不要将手放在 MFU-65 和机器之间。以免夹伤手指。

安装 / 拆除 MFU-65 时，请不要执行一半而中途停下。另外，请确保足够的作业空间。

以免因 MFU-65 的自重而移动，并由此导致受伤。

30MEC-0439S

⒮䕂

ᇐ䔼

ᇐῑⱘᏺവᑺ໘
