MEC-AIMEX2S-011S0 6. 更换消耗品 AIMEX IIS 机械手册 239 6.4 更换电路板夹紧机构的定位螺栓 6.4.1 更换时期电路板夹紧出现异常时。 6.4.2 准备事项限位螺栓长度调节治具。 6.4.3 更换方法 1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」） 2. 请关闭主电源开关。 3. 请拧松需要更换的限位螺栓的螺母后拿掉限位螺栓。 4…

6. 更换消耗品 MEC-AIMEX2S-011S0

238 AIMEX IIS 机械手册

6.3 更换搬运轨道皮带清洁器

6.3.1 更换时期

电路板搬运出现异常

6.3.2 更换方法

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

2. 请关闭主电源开关。

3. 请更换每条轨道两端的清洁器。安装时请确保清洁刷前端约 1.0mm 顶住搬运轨道皮带。

4. 请打开主电源开关，接通机器电源。

5. 请关闭正面门并安装 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

㑺PP

㶎ϱ

㋻೎ᡁⶽ

1P

Ⲃᏺ⏙⋕఼

೒ো˖0*.&$

0(&6

⏙⋕ࠋ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 239

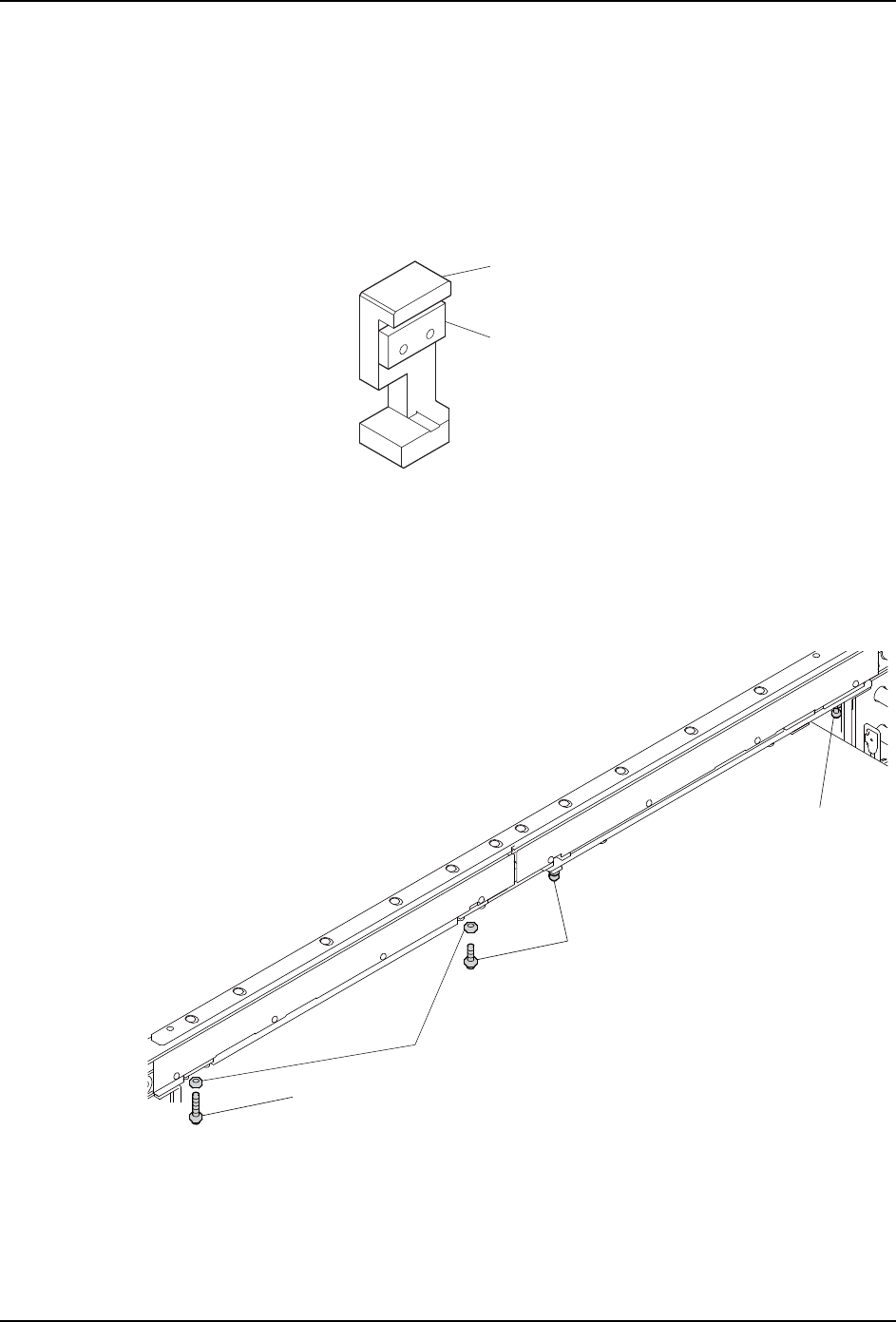

6.4 更换电路板夹紧机构的定位螺栓

6.4.1 更换时期

电路板夹紧出现异常时。

6.4.2 准备事项

限位螺栓长度调节治具。

6.4.3 更换方法

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）

2. 请关闭主电源开关。

3. 请拧松需要更换的限位螺栓的螺母后拿掉限位螺栓。

4. 请安装新限位螺栓和螺母。

0(&6

೒ো˖0*<&)

೒ো˖0*<&)

2MGYCF0123**

H55037

30MEC-0566-a

1.65 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

6. 更换消耗品 MEC-AIMEX2S-011S0

240 AIMEX IIS 机械手册

5. 请调短限位螺栓后安放限位螺栓长度调节治具。请先将夹板略微抬高一点从而使夹板高

于搬运轨道皮带，然后再将治具安放在夹板上。

6. 请调节限位螺栓的长度。要求是平移治具时能通过 A 面但无法通过 B 面。

7. 请拧紧紧固螺母后重新确认长度。

8. 请打开主电源开关，接通机器电源。

9. 请关闭正面门并安装 MFU-65。

0(&6

།ᵓ

ᨀ䖤Ⲃᏺ

30MEC-0568S

#㕙

$㕙

UeD08VDL
