6. 更换消耗品 MEC-AIMEX2S-011S0
258 AIMEX IIS 机械手册
6.9.3 准备工作
当电池出现报警时无法从机器获取各种信息。因此推荐在日常工作中备份、管理各种固有值
或模组功能设定信息。
备注 )各种固有值数据保存在机器附带的软盘中。请事先记录模组功能设定的相关信息。关
于模组功能设定内容的确认方法，请参考 「FUJI 附加软件操作手册」（在线手册）。
1. 请确认手头是否有保存了各种固有值的软盘。使用其中的矩阵数据、料站倾斜数据、模
组相机固有值数据。
2. 请准备记录了模组功能设定内容的数据。
3. 请从贴装工作头上拆下吸嘴。
4. 如果机器内留有电路板，请将其除去。
5. 请将适用于该贴装工作头的治具吸嘴安装到吸嘴置放台上。治具吸嘴数量需和收存格数
量一致。
6. 请准备新电池、电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。
6.9.4 电池更换方法
1. 请拆除 Side1 侧的 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请拆除 Side1 侧的下盖板。（关于详细内容请参考 「7.5 更换模组 CPU 箱」）
3. 为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静
电带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两侧的操作面板下方。
4. 请关闭主电源开关，拆除 CPU 电路板的各种导线。（详细内容请参考 「7.5 更换模组
CPU 箱」）
注意
请不要使用指定外的电池。
请按照地方规定处理废旧电池。
刚换完电池后由于各种固有值状态不稳定，所以请不要使机器做动作，以免相互碰撞。
注意
如果作业时携带静电，可能会破坏 CPU 箱内的电子元件。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 259

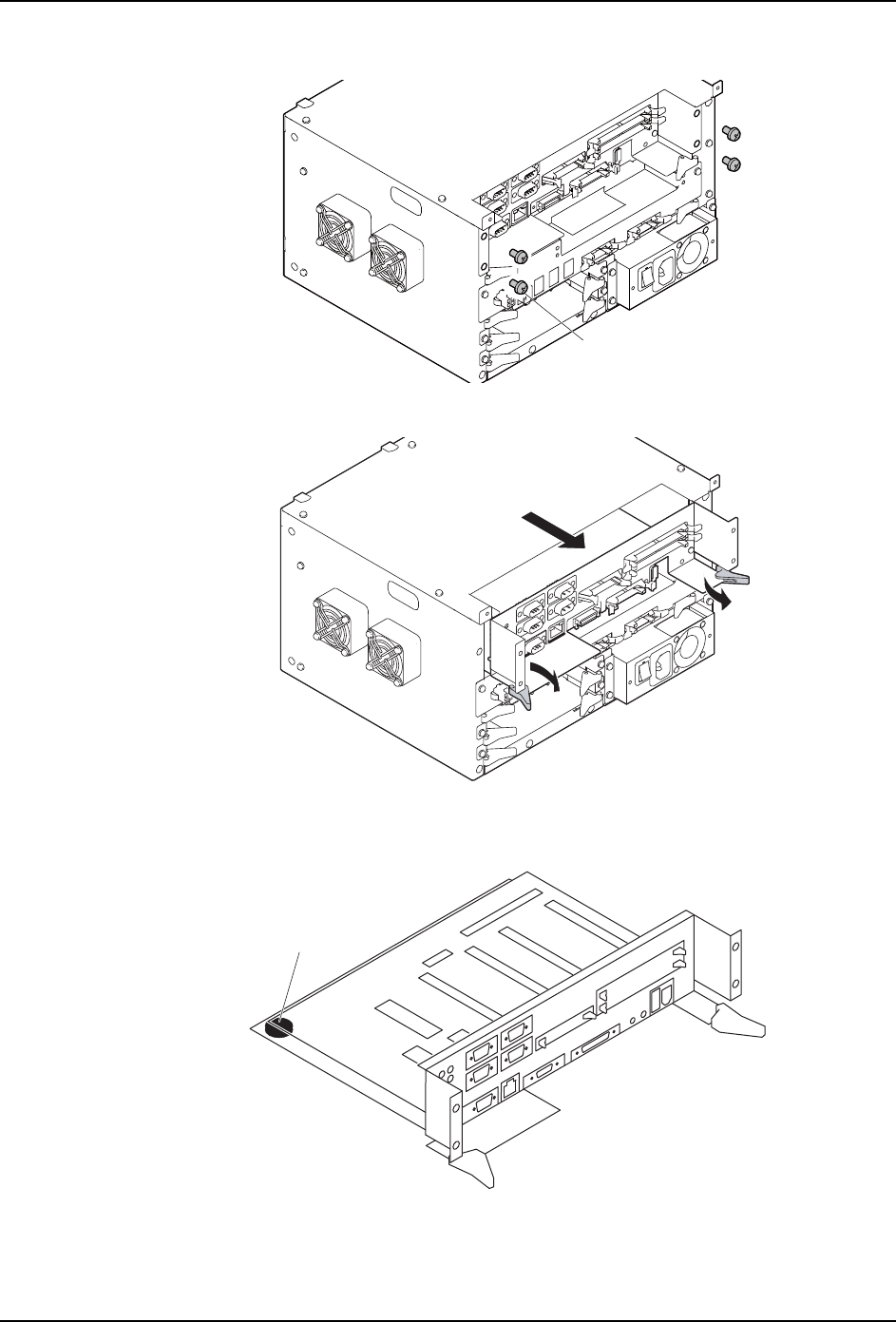

5. 请拆除 4 根固定 CPU 电路板的螺丝。
6. 请拉出 CPU 电路板。
7. 请更换电池。请将电池前端抬起后从固定支架中拿出电池，然后请将新电池的后端装入
支架并下压电池。
8. 更换完毕后，请按照与拆除时相反的顺序重组 CPU 箱并装回机器。
30MEC-0097-a
0.69 Nm
30MEC-0098
01MEC-0343S
⬉∴(CR2450)
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
260 AIMEX IIS 机械手册
6.9.5 更换完毕后的各种设定
电池更换完毕后必须进行以下作业。
a. 请登录矩阵数据
b. 请登录料站倾斜数据
c. 请登录模组相机固有值数据 （仅限无元件相机模组）
d. 请执行模组功能设定
e. 请传输 Job
f. 请命令重新进行校正测试
设定方法
请使用附加软件登录各种固有值数据。
1. 打开主电源开关之后，再次显示电池电量耗尽提示画面。
备注 )如果启动时没有显示电池耗尽提示画面，则请执行手动模式中的 「自我诊断指令」 ，
当出现如下图标后再进入下一项。
2. 请启动附加软件后选择对象模组，然后点击 「固有值管理」。
Module <<Normal Mode>>
Fuji_VM Version V02.61
Fuji Machine Mfg. Co., Ltd.
Booting system
DIO Initialize Done
CUnet Initialize Done
Panel Initialize Done
IO Shell Initialize
Done
Boot Error occurred
ErrorCode :0x8000EB0D
SubErrorCode :0x00000000
Battery Error(AIMEX)
:
:
:
30MEC-0153
01MEC-0037
0(&6
