MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 347 前盖板 1. 请打开正门（上和下）。 2. 请拆除 7 根位于前盖板上下和左侧的螺丝。 3. 请拉出前盖板。 4. 请拔掉所有导线插头。下盖板（前） 1. 请打开正门（下）。 2. 请拆除 3 根螺栓。 3. 请拆除 2 根螺丝后拿掉下盖板（前）。 ࠡⲪᵓ 01MEC-0478S 30MEC-0593 UeD08VDL UeD08V…

7. 更换部件 MEC-AIMEX2S-011S0

346 AIMEX IIS 机械手册

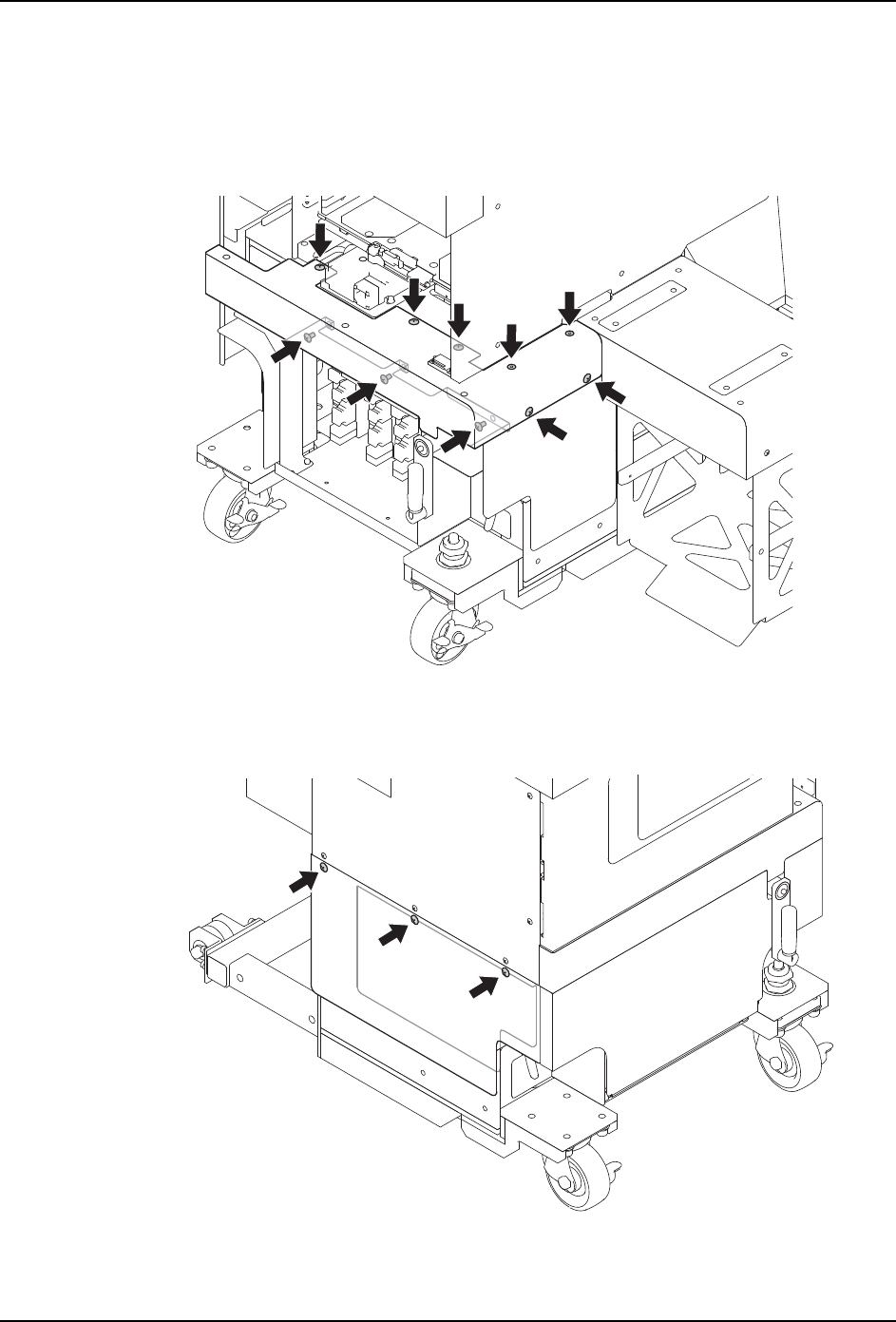

6. 请拆除 3 根固定侧盖板(右)的螺丝（如图所示）。

7. 请拆除 9 根螺丝后拿掉侧盖板(右)。

30MEC-0587

30MEC-0588

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 347

前盖板

1. 请打开正门（上和下）。

2. 请拆除 7 根位于前盖板上下和左侧的螺丝。

3. 请拉出前盖板。

4. 请拔掉所有导线插头。

下盖板（前）

1. 请打开正门（下）。

2. 请拆除 3 根螺栓。

3. 请拆除 2 根螺丝后拿掉下盖板（前）。

ࠡⲪᵓ

01MEC-0478S

30MEC-0593

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

348 AIMEX IIS 机械手册

下盖板

1. 请打开正门（下）。

2. 请拆除下盖板（前）。

3. 请拆除 10 根螺丝后拿掉下盖板。

下盖板（左）

1. 请拆除 3 根螺丝后拿掉下盖板（左）。

30MEC-0592

30MEC-0590

UeD08VDL
