MEC-AIMEX2S-011S0 9. 调整 AIMEX IIS 机械手册 375 18.如果 PAM 的测定结果超出允许范围，则需要 创建修正值文件。有关详细内容请参考 「9.1.9 创建修正值文件」 。不 过， 「精度确认模式」无法创建修正值文件。 19.如需重新测定，请将贴装在玻璃电路 板上的玻璃元件放回治具板。如果是 1005 白色元 件，则请将其和双面胶一起从玻 璃电路板上撕掉，然后重新贴新胶带 。 9.1.9 创建修正值文…

100%1 / 413
9. 调整 MEC-AIMEX2S-011S0
374 AIMEX IIS 机械手册
6. 请用箭头键选择清扫指令后按 OK 键。
7. 显示作业指示。请按 OK 键后慢慢地拆除 MFU-65 或料盘单元 -LTW。
8. 请先打开正面门，然后在轨道 1 上安装治具板 , 最后按 OK 键。如果测定 H01、H02、
H08M、OF 型工作头的贴装精度，则请安装放好玻璃元件的治具板。
9. 请关闭正面门后安装 MFU-65 或料盘单元 -LTW。
10.请按 MANUAL 按钮使屏幕返回到 START 等待画面，然后再按 START 键。机器开始通过贴
装元件测定贴装精度。测定结束后治具板自动松开。
备注 )如果测定的元件比较多，看上去像是要在夹紧电路板的状态下停下来。其实这期间机
器在输出测定结果。因此请不要随意将手伸入机器内。
11.治具板松开后请按 CYCLE STOP 键使屏幕返回到 START 等待画面。
12.请先按 MANUAL 键使屏幕显示为手动指令画面，然后用箭头键选择电路板送出指令并按
OK 键。
13.显示作业指示。请按 OK 键后慢慢拆除 MFU-65 或料盘单元 -LTW。
14.请打开正面门并取出治具板。
15.请关闭正面门并安装 MFU-65 或料盘单元 -LTW。
16.请按 MANUAL 键使屏幕返回到 START 等待画面。

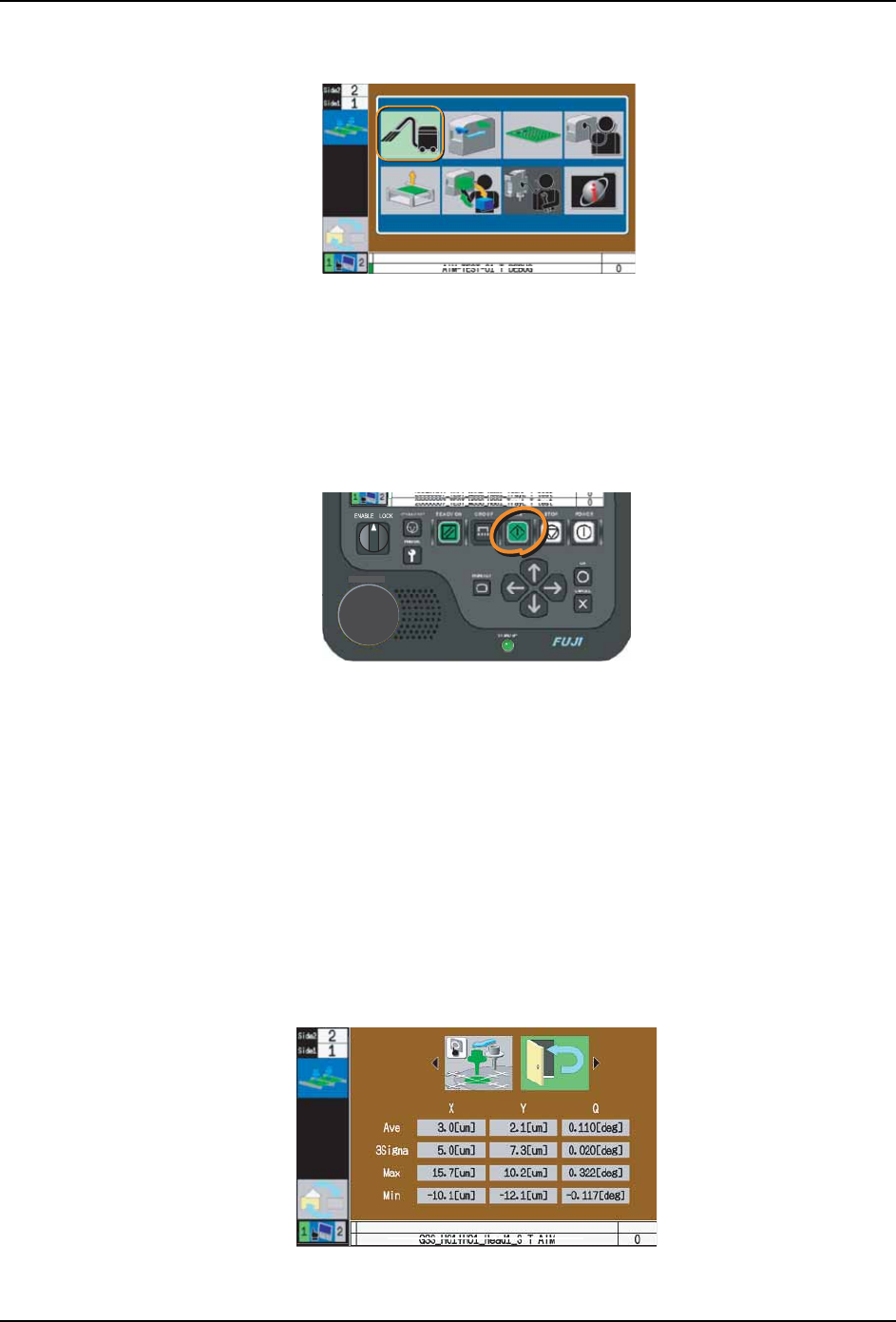

17.请记录操作画面上所显示的贴装精度测定结果。
30MEC-0207E
30SYS-0128J
30MEC-0208
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 9. 调整
AIMEX IIS 机械手册 375
18.如果 PAM 的测定结果超出允许范围，则需要创建修正值文件。有关详细内容请参考
「9.1.9 创建修正值文件」。不过，「精度确认模式」无法创建修正值文件。
19.如需重新测定，请将贴装在玻璃电路板上的玻璃元件放回治具板。如果是 1005 白色元
件，则请将其和双面胶一起从玻璃电路板上撕掉，然后重新贴新胶带。
9.1.9 创建修正值文件
「PAM 模式」∶ PAM 测定结束后自动创建修正值文件。
「精度确认模式」∶无法创建修正值文件。如需获取测定结果，请按照以下方法保存数据。
备注 )关于此处说明的附加软件的操作方法，请参考 「附加软件操作手册」（在线手册）。
1. 当 PAM 测定结果显示在操作画面上之后，请用箭头键选择手动创建指令并按 OK 键。进
入等待按 「START」键的状态。　

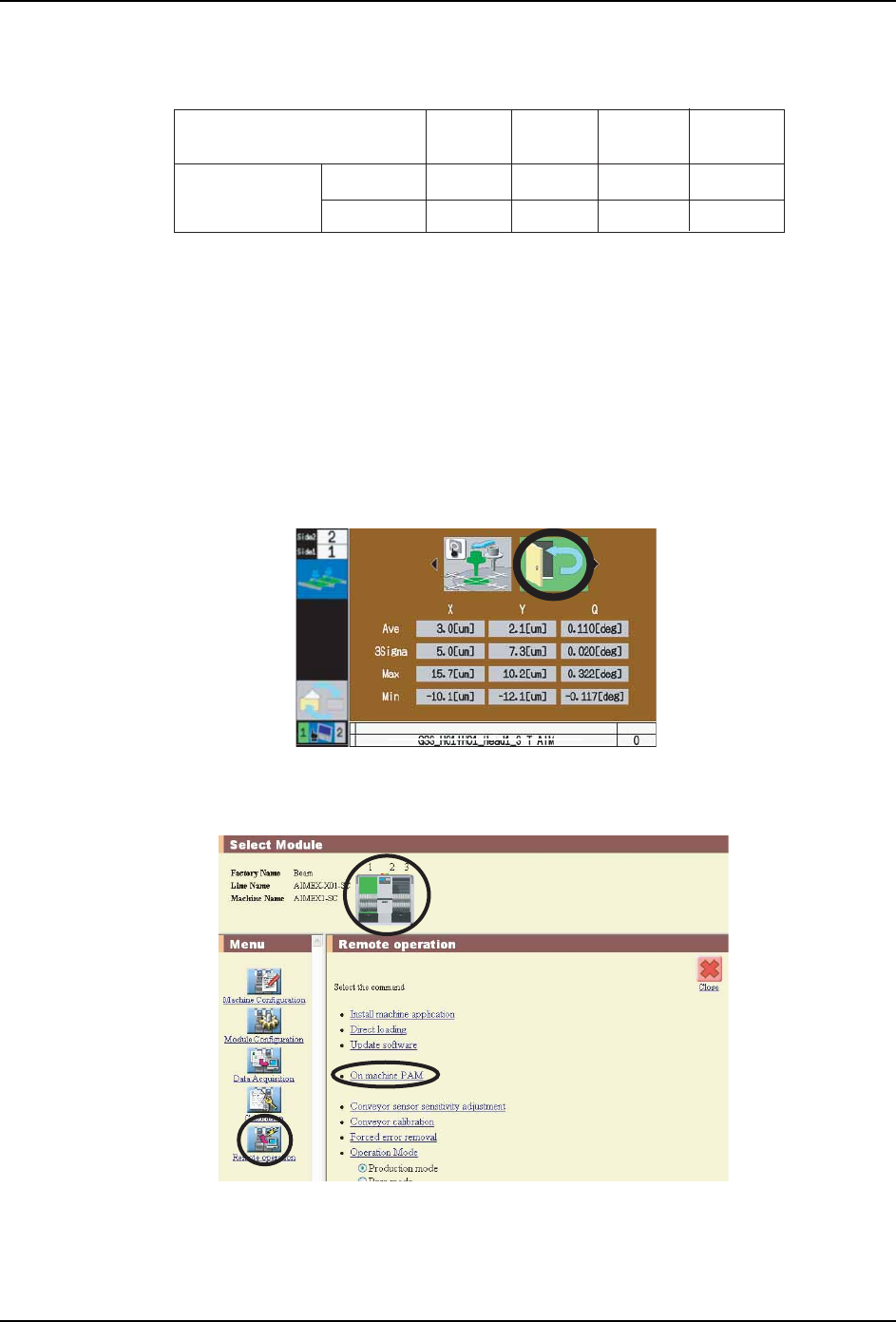

2. 请先通过机器设定画面确认是否已选择需获取 PAM 测定结果的模组，然后再选择 「远程
操作」- 「机上 PAM」。
0(&6
++6
9
2)
+
+
䍪㻻㋴ᓜδ·ε
&SNŒ
&SNŒ
f
f
f
f
f
f
+0
f
f
30MEC-0213
30MEC-0204E
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
9. 调整 MEC-AIMEX2S-011S0
376 AIMEX IIS 机械手册

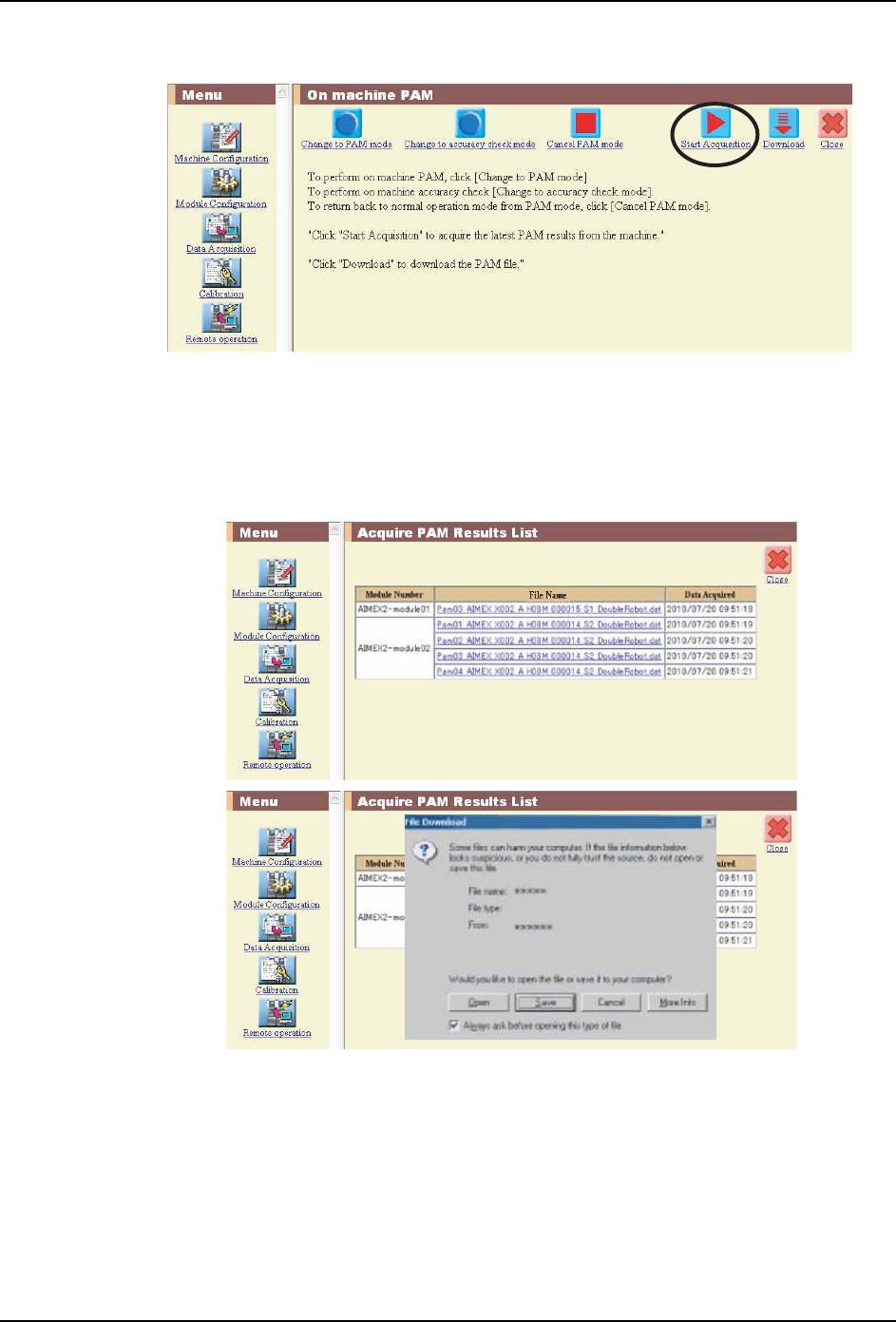

3. 执行 「取得开始」后开始获取数据。
备注 )执行 「开始取得」后，机器就会向服务器传输测定结果数据并显示取得文件一览表。
如果从一览表中选中文件并保存，测定结果数据就会从服务器传输到客户电脑中。测定
结果用于补正贴装精度。
4. 从一览表中选择需要下载的文件的名称，在 「将这个文件保存到软盘中」选项中打勾后
按 「OK」键。
5. 选择文件保存位置后点击 「保存」，测定结果被保存。
备注 )请先为文件定义一个文件名 （例如 PAM1.dat)，只要便于识别都可以；然后将其保存
在桌面上。
6. 如果是 PAM 模式，就请先编辑保存的数据，然后将其作为最终修正值文件反应到机器
中。有关详细内容请参考 「9.1.10 补正贴装精度 ( 最终修正值反映方法 ) 」。
