MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 111

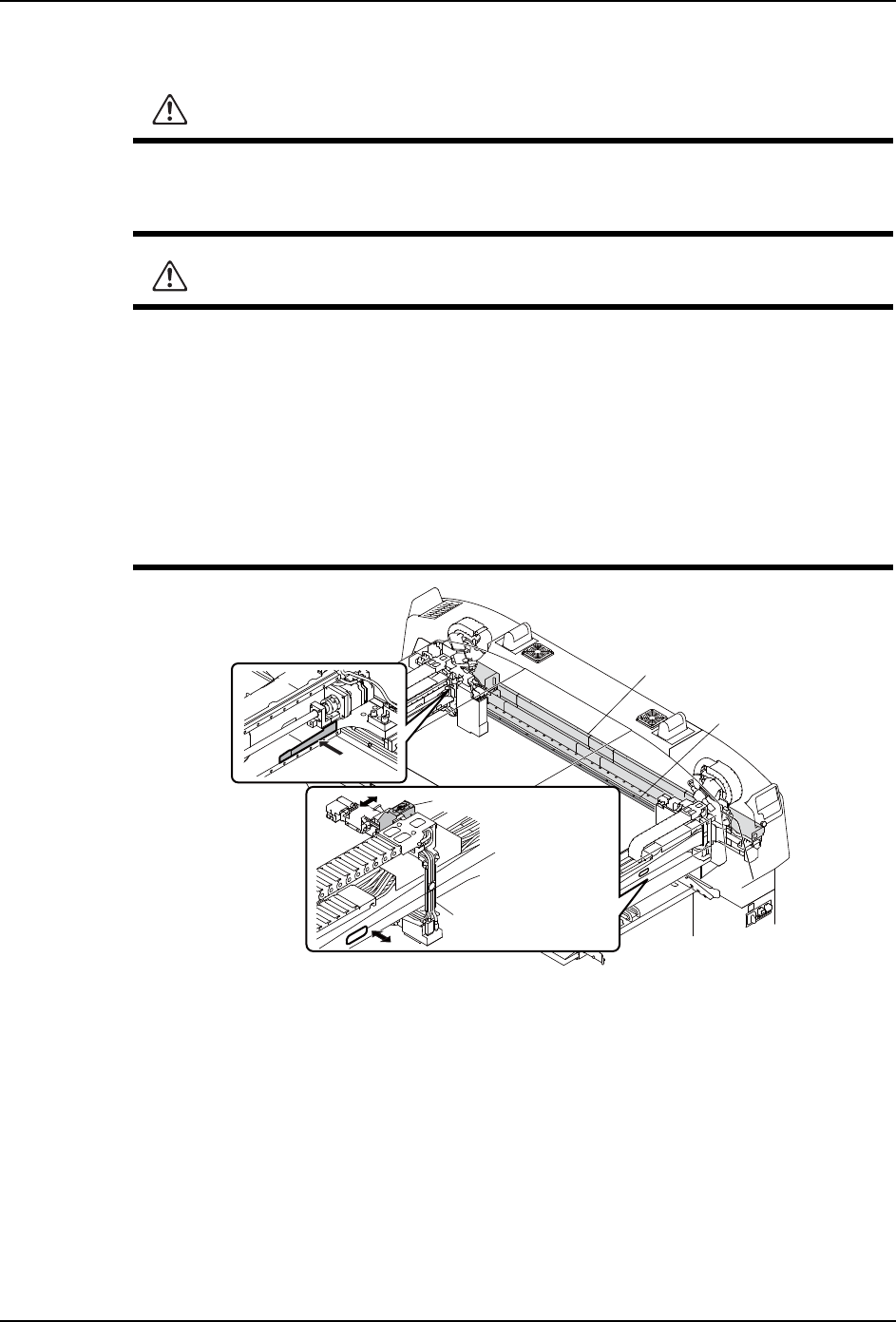

5.4.5 清洁模组内部

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」。）

2. 请等线性马达降到常温后再进行作业。

3. 请拆除废料带箱。

4. 请使用吸尘器吸除机器内的垃圾和杂物。

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养操作时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性

标尺带伤痕而出错并导致无法生产时请及时更换。

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

112 AIMEX IIS 机械手册

5. 请用清洁的干布头擦掉指定位置以外的地方所粘的润滑油。

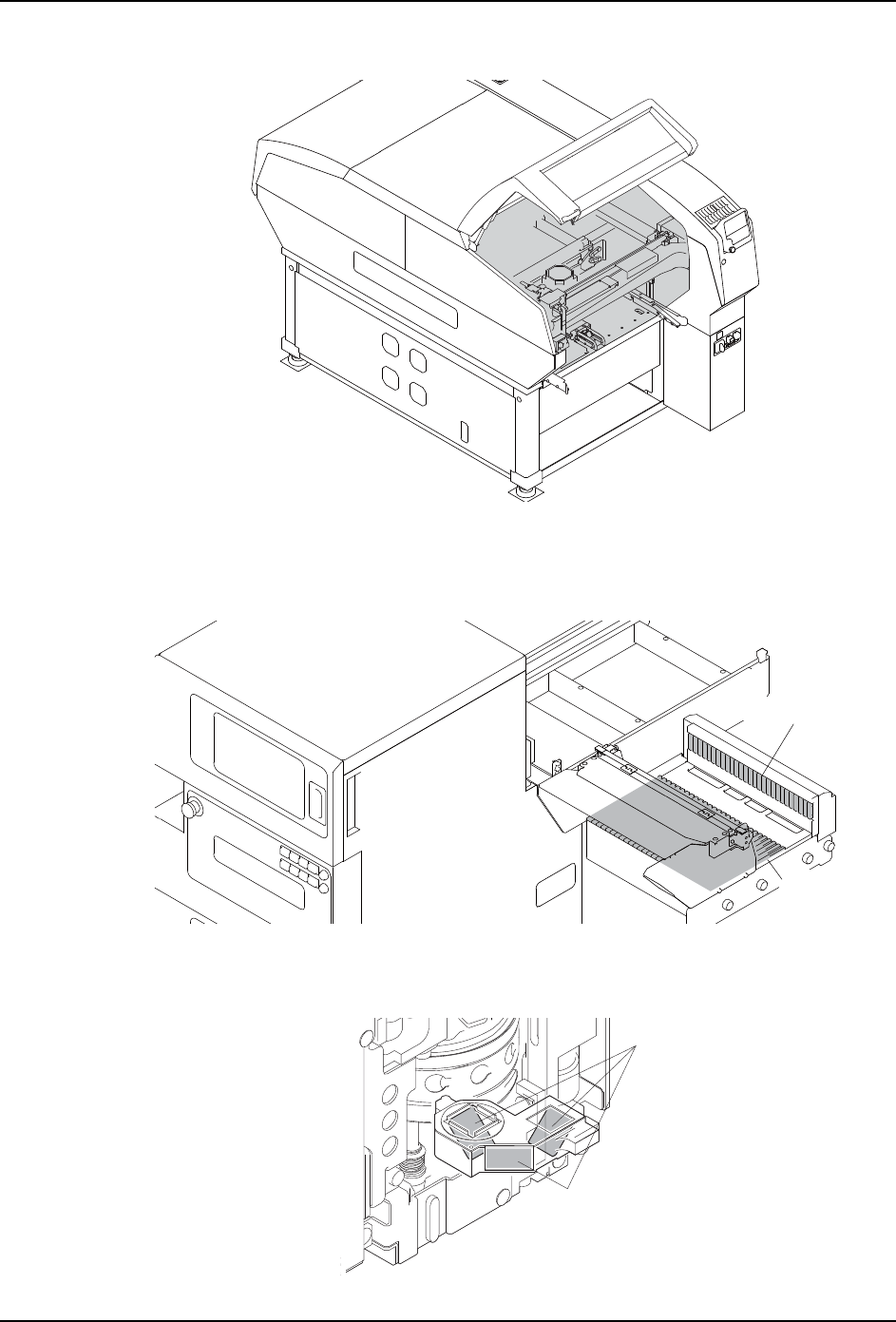

5.4.6 清洁料盘单元 -LTW 的供料器料槽和插头

用吸尘器吸掉堆积在料槽及供料器插头上的垃圾和灰尘。如果需要则请再用清洁刷仔细清

理。

5.4.7 清洁 V12 型工作头镜面

该作业需要干净的棉签。

30MEC-0465

0(&6

᭭ῑऎඳ

կ఼᭭ᦦ༈ऎඳ

䬰ᄤ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 113

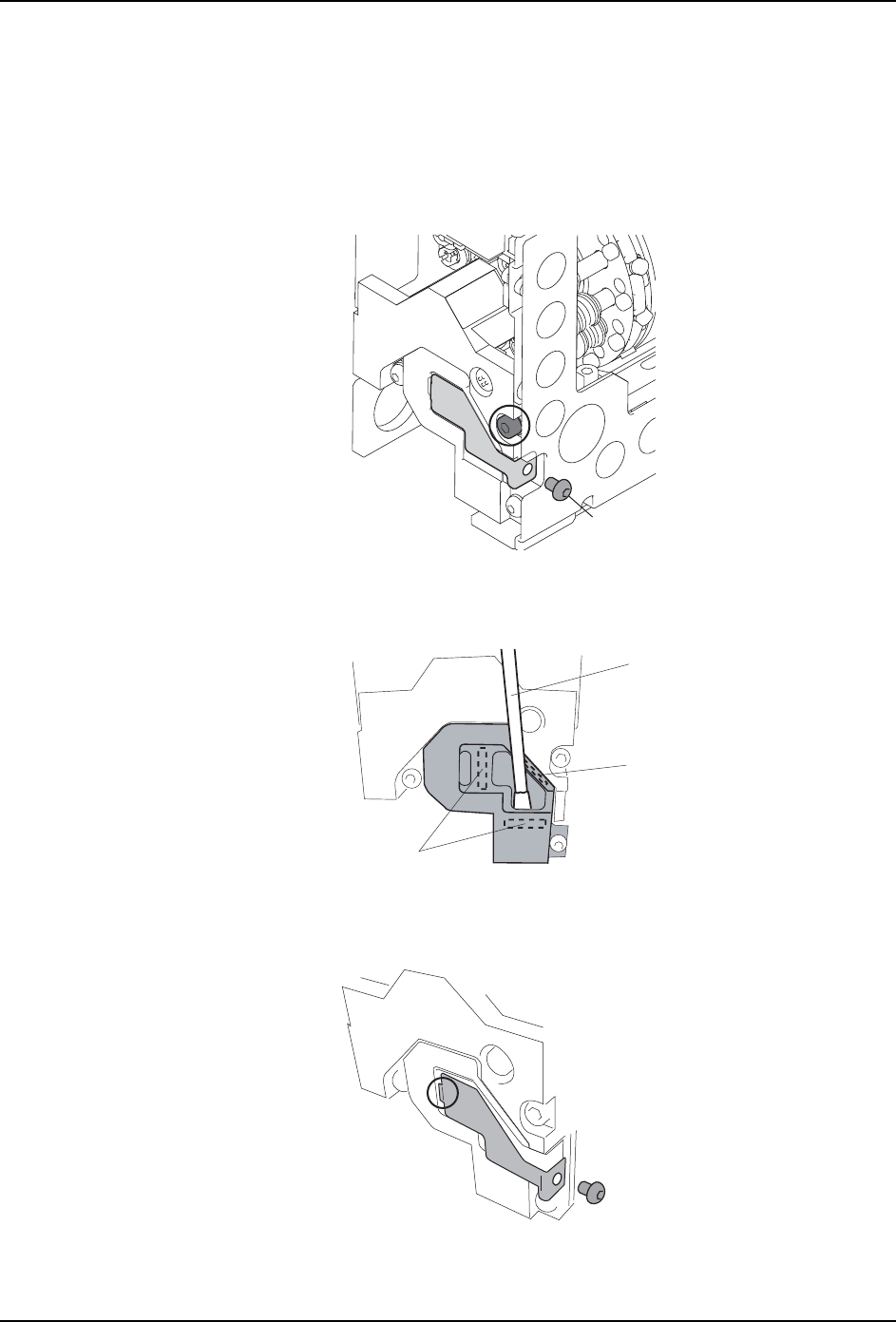

方法

1. 请拆除贴装头。( 关于详细内容请参考「4.1 拆除 / 安装贴装工作头」）

2. 请拆除螺丝 (M3×4)，拆除镜框子盒下侧的盖板。

注意 )安装盖板时候，请使用和拆除的螺丝同样种类、尺寸的螺丝。另外，请别放松插图中

盖板上的螺栓。如果不遵守的话，有可能影响贴装精度。

备注 )拆除盖板的时候，从镜子盒内落下元件有时会散落出来。

3. 请用棉签擦去镜子盒内 3 面反光镜上的污垢。

注意 )擦拭时请不要用力过猛。

备注 )也可以使用元件相机清洁器 (K3018H) 吸掉异物。

4. 安装之前请先将盖板前端钩住镜子盒。

01NST-0861b

0.88 Nm

01NST-0862S

䬰䴶

ẝẦ

01NST-0886b

0.88 Nm
