18.如果 PAM 的测定结果超出允许范围，则需要创建修正值文件。有关详细内容请参考
「9.1.9 创建修正值文件」。不过，「精度确认模式」无法创建修正值文件。
19.如需重新测定，请将贴装在玻璃电路板上的玻璃元件放回治具板。如果是 1005 白色元
件，则请将其和双面胶一起从玻璃电路板上撕掉，然后重新贴新胶带。
9.1.9 创建修正值文件
「PAM 模式」∶ PAM 测定结束后自动创建修正值文件。
「精度确认模式」∶无法创建修正值文件。如需获取测定结果，请按照以下方法保存数据。
备注 )关于此处说明的附加软件的操作方法，请参考 「附加软件操作手册」（在线手册）。
1. 当 PAM 测定结果显示在操作画面上之后，请用箭头键选择手动创建指令并按 OK 键。进
入等待按 「START」键的状态。　
2. 请先通过机器设定画面确认是否已选择需获取 PAM 测定结果的模组，然后再选择 「远程
操作」- 「机上 PAM」。
0(&6
++6
9
2)
+
+
䍪㻻㋴ᓜδ·ε
&SNŒ
&SNŒ
f
f
f
f
f
f
+0
f
f
30MEC-0213
30MEC-0204E
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
9. 调整 MEC-AIMEX2S-011S0
376 AIMEX IIS 机械手册
3. 执行 「取得开始」后开始获取数据。
备注 )执行 「开始取得」后，机器就会向服务器传输测定结果数据并显示取得文件一览表。
如果从一览表中选中文件并保存，测定结果数据就会从服务器传输到客户电脑中。测定
结果用于补正贴装精度。
4. 从一览表中选择需要下载的文件的名称，在 「将这个文件保存到软盘中」选项中打勾后
按 「OK」键。
5. 选择文件保存位置后点击 「保存」，测定结果被保存。
备注 )请先为文件定义一个文件名 （例如 PAM1.dat)，只要便于识别都可以；然后将其保存
在桌面上。
6. 如果是 PAM 模式，就请先编辑保存的数据，然后将其作为最终修正值文件反应到机器
中。有关详细内容请参考 「9.1.10 补正贴装精度 ( 最终修正值反映方法 ) 」。
30MEC-0214E
30MEC-0215E
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 9. 调整
AIMEX IIS 机械手册 377
9.1.10 补正贴装精度 ( 最终修正值反映方法 )
创建运算数据
1. 请打开保存在应用程序 CD 内的 PAM 数据计算 Excel 文件。
a. 请双击￥Documents￥PAM 内的 「PamToFinalOffset_V***_AIMEX.exe」使文件展开。
b. 请打开 「PamToFinalOffset_v***.xls」。
备注 )打开文件时请选择 「宏有效」键。

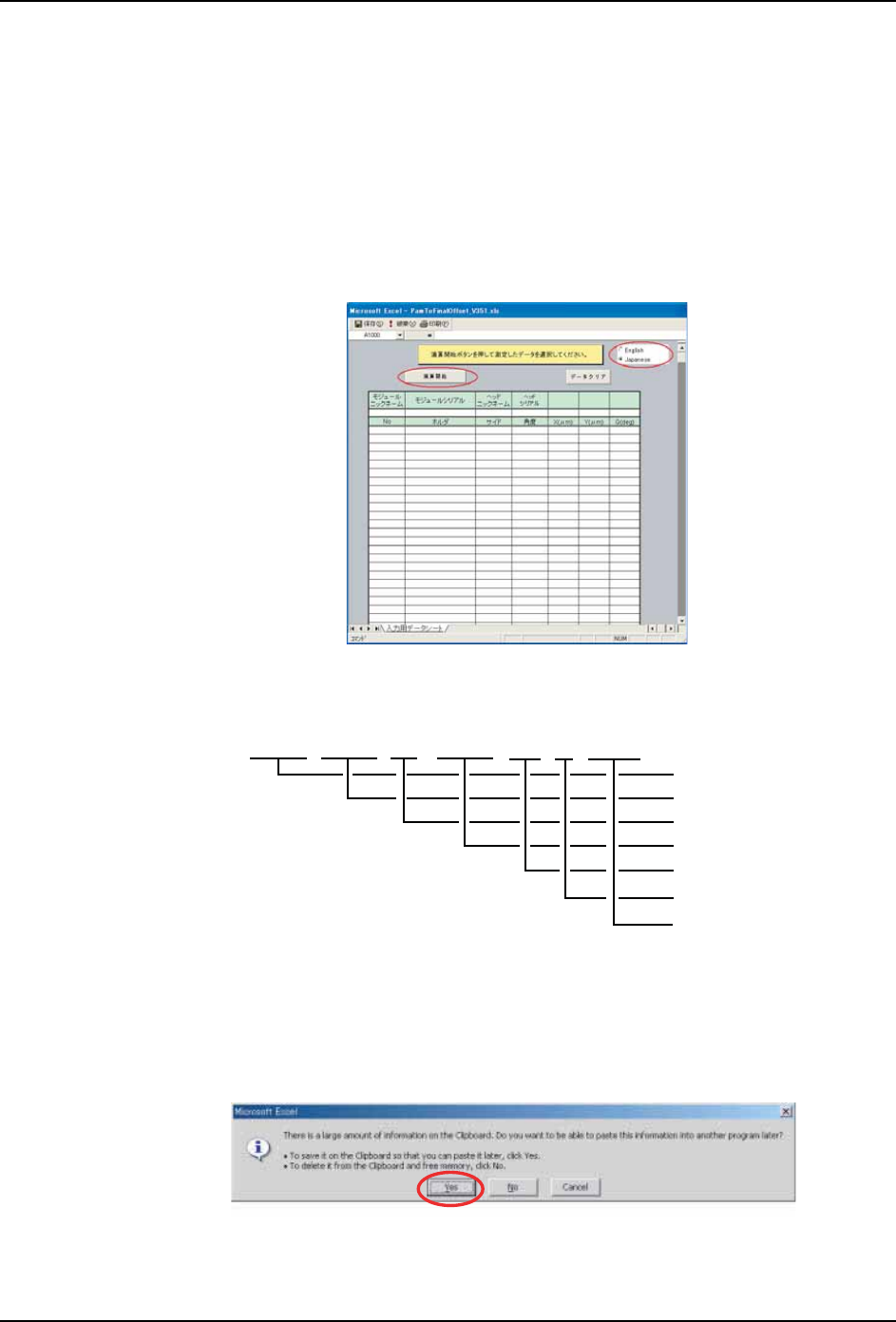

2. 请选择语种后按 「开始运算」键并选择测定后的 PAM1.dat 文件。
备注 )dat 文件的命名方式如下图所示。请确认模组和工作头的序列号后选择合适的文件。请
通过执行操作画面中的手动模式中的信息指令确认所需序列号信息。
3. 选择 dat 文件时显示对话框，此时请选择 「Yes」。
4. 读入 PAM 测定结果文件后得到结果表和最终修正值表。
AIMPAM017
0(&6D
3DPB$,0(;B;$B+BB67B7B+%&&GDW
ᴎ఼ᰉ⿄
῵㒘І㸠ো1R
䌈㺙Ꮉ԰༈㉏ൟ
䌈㺙Ꮉ԰༈І㸠ো1R
6LGH1RᴎẄ᠟㉏ൟ
䗝乍
䗝乍
6LGH1RᴎẄ᠟㉏ൟ㧦6Ў6LGHޔ6Ў6LGH
7Ўᇍ䴶ൟᴎẄ᠟ޔ6ЎऩᴎẄ᠟
䗝乍㧦7Ў೼+ǃ+Ꮉ԰༈Ϟ䖤⫼਌ఈ䖤䕀ᯊˈ7Ў೼+Ꮉ԰༈Ϟ䖤⫼਌ఈ䖤䕀ᯊ
䗝乍㧦+%&&Ў⏋ড়᷵ℷ⌟ᅮ21ᯊ⫼ܗӊⱘ⌟ᅮ
+%&*Ў⏋ড়᷵ℷ⌟ᅮ21ᯊ⫼⦏⩗ܗӊⱘ⌟ᅮ
NXTOPE242E
UeD08VDL
