7. 更换部件 MEC-AIMEX2S-011S0 334 AIMEX IIS 机械手册 7.13 更换搬运轨道控制器 搬运轨道控制器位于图示位置 。 7.13.1 更换方法 1. 请先拆除需要更换控制器的 Side 这一侧的 MFU-65 并打开正面门。 （关于详细内容请参 考 「4. 2 安装 / 拆除 MFU-65」 ） 2. 请关闭主电源开关，切断机器电 源。 30MEC-0539 注意 请捏住插头再拔导线，不要直接拉导 线。 …
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 333

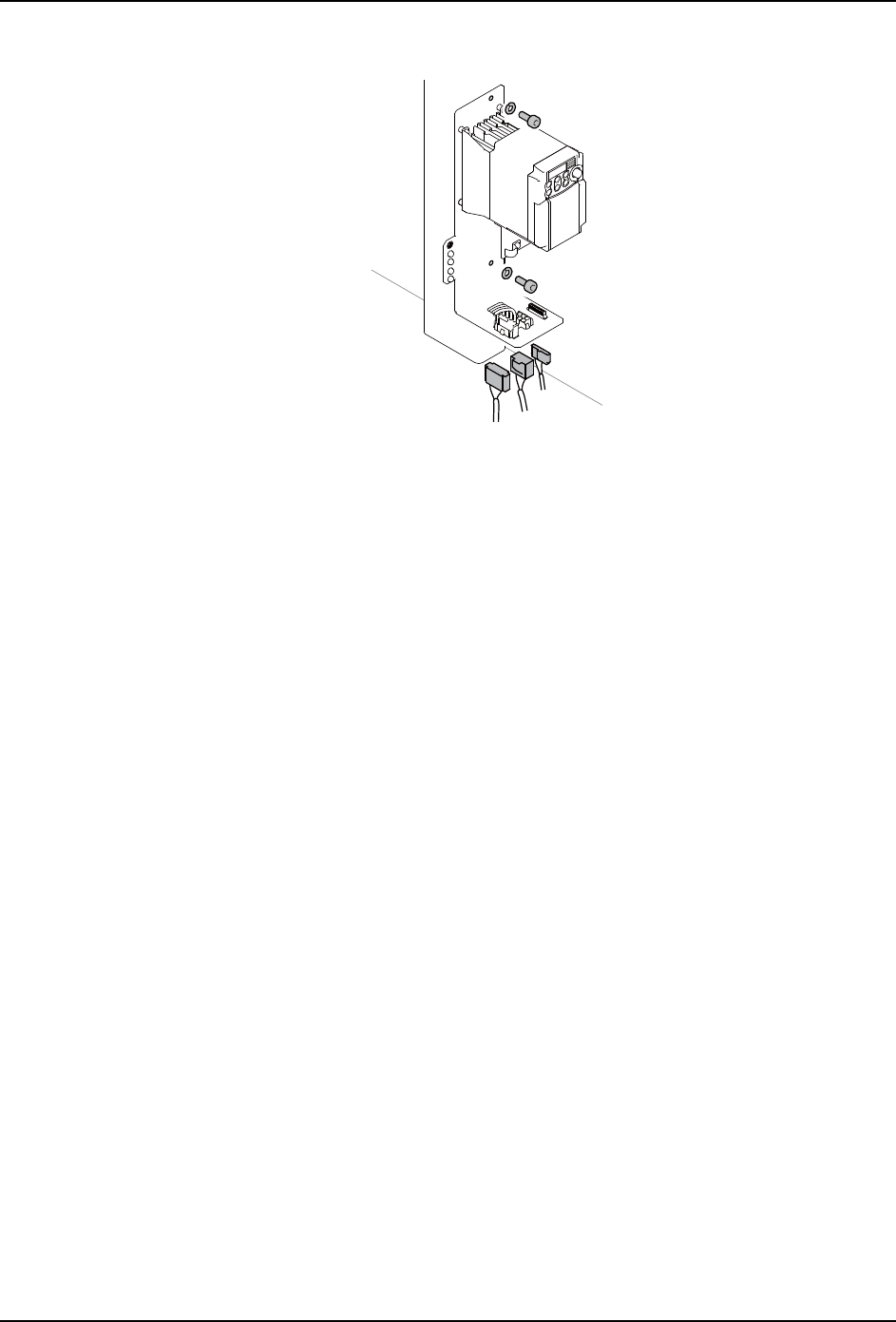

8. 请拆除固定真空泵控制箱支架的螺栓。
9. 请将支架和控制箱一起拿掉。
10.请从支架上拆除控制箱。
11.请按照和拆除时相反的顺序将新真空泵控制箱装回原处。
30MEC-0538-a
3.92 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
334 AIMEX IIS 机械手册

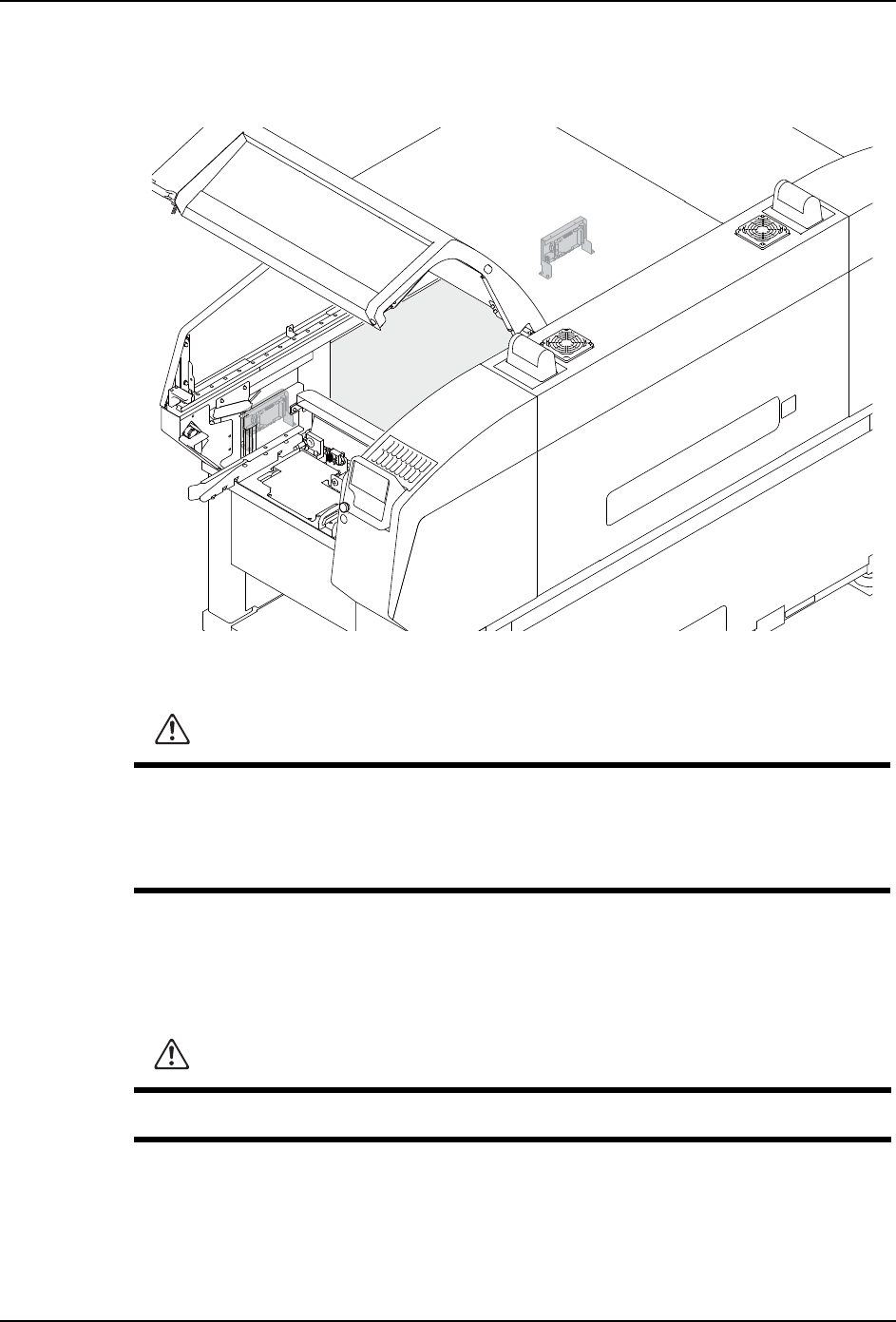

7.13 更换搬运轨道控制器
搬运轨道控制器位于图示位置。
7.13.1 更换方法
1. 请先拆除需要更换控制器的 Side 这一侧的 MFU-65 并打开正面门。（关于详细内容请参
考 「4.2 安装 / 拆除 MFU-65」）
2. 请关闭主电源开关，切断机器电源。
30MEC-0539
注意
请捏住插头再拔导线，不要直接拉导线。
安装插头之前请先确认插头名称是否准确无误。
如果作业时携带静电，则有可能破坏电路板上的电子元件
警告
更换之前请务必切断机器电源。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 335
3. 请拆除 2 根螺栓后拿掉搬运轨道搬运轨道控制器盖板。
4. 为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静
电带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两侧的操作面板下方。
5. 请从搬运轨道控制器上拔掉插头。
6. 请拆除 4 根螺栓后拿掉搬运轨道控制器。
7. 请安装新搬运轨道控制器并插上插头。
备注 )导线和电路板上分别用数字和英文字母标明了插头名称。安装插头之前请核对名称是
否一致
8. 请按照和拆除时相反的顺序使机器恢复原样。
30MEC-0540
30MEC-0541-a
3.92 Nm
UeD08VDL
UeD08VDL
