MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 289 7. 更换部件 备注 )插图内标注的数值 （N · m）表示螺丝的紧固扭矩。安装零件时，请按照规定的紧固扭 矩拧紧螺丝。 7.1 更换元件相机 相机罩、 照明单元、 镜头以及相机主体被看作一个整体， 因此无法更换其中任意一个单独的 组件。 7.1.1 必要工具 十字形螺丝刀， 3mm 六角扳手。 7.1.2 更换方法 请等线性马达回到常温后再作业 …
6. 更换消耗品 MEC-AIMEX2S-011S0
288 AIMEX IIS 机械手册
6.18 更换料盘单元 -M 中转电路板保险丝
如果保险丝烧断，电路板上的 LED 灯就会熄灭。更换之前请确认保险丝是否烧断。
6.18.1 更换方法
请事先将料盘托架 -M 从机器上拆除。
1. 请拆除螺丝后拿掉侧面盖板。
2. 请用手指从中转电路板上拔掉烧断的保险丝 （M1F1，M1F2，M1F3）后换新。
3. 请安装侧面盖板。
1;70786
ջⲪᵓ
⬠䴶⬉䏃ᵓ
ֱ䰽ϱ㧔0)㧕
ൟো㧦'0&'/$
ֱ䰽ϱ㧔0)㧕
ൟো㧦'0&'/$
ֱ䰽ϱ㧔0)㧕
ൟো㧦'0&'/$
1;70786D
0)
0)
0)
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 289
7. 更换部件
备注 )插图内标注的数值 （N
·
m）表示螺丝的紧固扭矩。安装零件时，请按照规定的紧固扭
矩拧紧螺丝。
7.1 更换元件相机
相机罩、照明单元、镜头以及相机主体被看作一个整体，因此无法更换其中任意一个单独的
组件。
7.1.1 必要工具
十字形螺丝刀， 3mm 六角扳手。
7.1.2 更换方法
请等线性马达回到常温后再作业。
警告
刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。
线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线
圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意

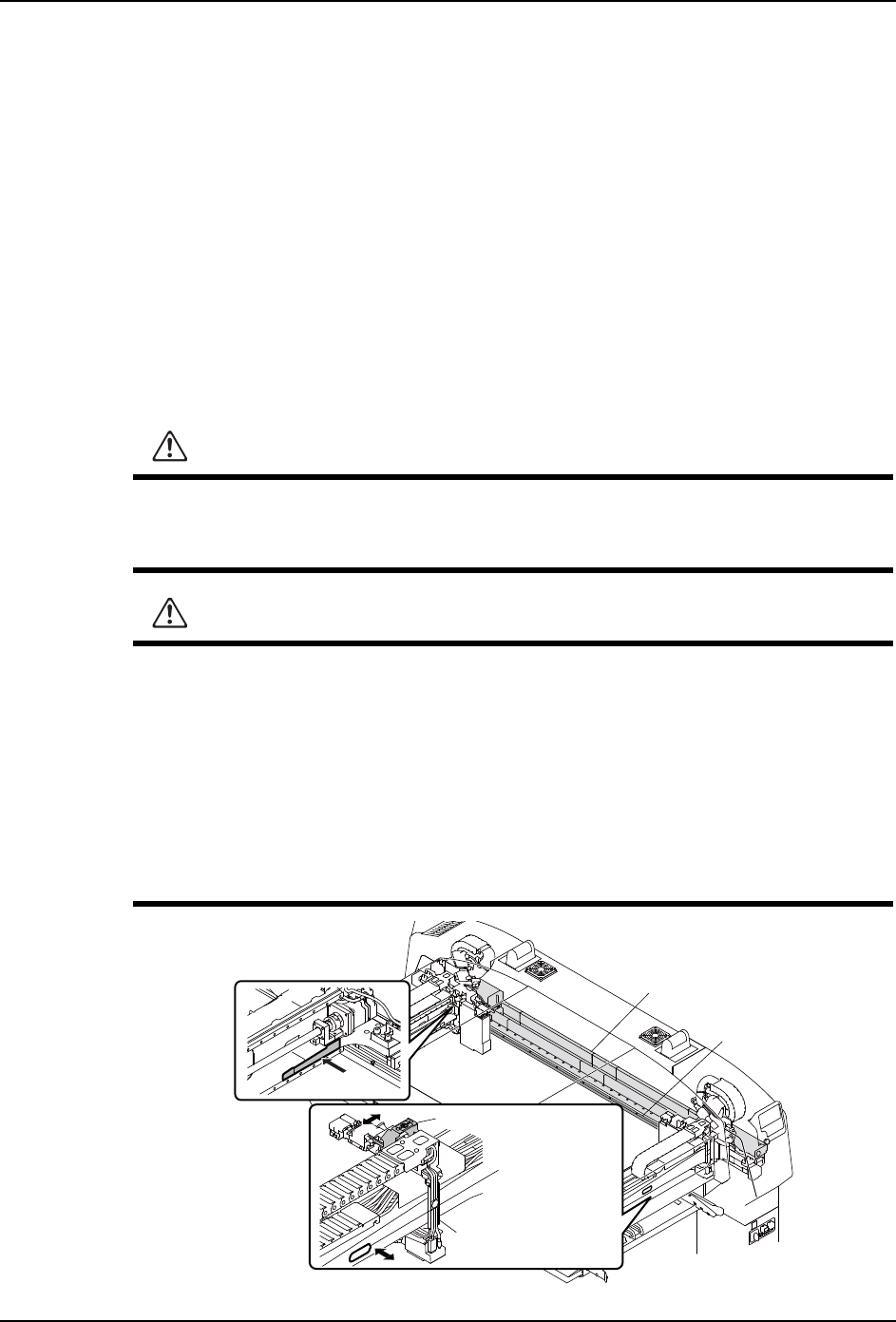

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机
导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。
移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。
在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。
请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而
发生故障。
更换工作头和维修保养操作时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性
标尺带伤痕而出错并导致无法生产时请及时更换。
30MEC-0443Sa
㓵ᙝ傢䗴
㓵ᙝḽተ
⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ
ᇐփᵰ
㓵ᶕ᭥ᷬ
⭞ӄ〱ࣞ
<䖪Ⲻᣀᢁ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
290 AIMEX IIS 机械手册
1. 请拆除需要进行作业那一侧的料站单元并打开正门。( 关于详细内容请参考 「4.2 安装
/ 拆除 MFU-65」。)
2. 请关闭主电源开关，切断机器电源。
3. 请等线性马达降到常温后再作业。
4. 请用螺丝刀拆除 4 根固定相机罩的螺丝。
5. 请从照明单元上拆除 2 个导线插头。
警告
更换元件相机之前请务必切断机器主电源。
NXTPCA003Sb
⚥㖟
㷰ѓ0
1P
$,03&$6D
3ᵰ
3ᵰԛཌ
ሲ㓵
