4. 基本操作 MEC-AIMEX2S-011S0 68 AIMEX IIS 机械手册 7. 请一边握住贴装工作头的把手， 一边将夹紧杆推到锁定位置。然后请 向前拉贴装工作头 并从支架上取下贴装工作头。 注意 )如果工作头内留有负压 ，就会和 支架紧紧吸在一起而难以拆除。 此时， 请将工作头稍 微向上滑动一些，以达到破坏真空的目的。 备注 )请把拆掉的工 作头放在维修保养架 （非标配）上或者为了防止 吸嘴变形而横放在操作 台上。 8. …
MEC-AIMEX2S-011S0 4. 基本操作
AIMEX IIS 机械手册 67
5. 请从工作头上拔掉电线插头。工作头不同则拔取方法也不同。具体方法如下：
·V12 工作头：请依次拔掉插头 1、插头 2 和插头 3。
·DX 工作头：请参考 「Dyna 工作头 (DX) 使用说明书」。
·其他工作头：请拔掉插头 1 和插头 2。
备注 )如果拆除双模组的贴装工作头，则请将手从 XY 机械手上方绕过去再拔掉插头。
注意 )安装 / 拆除 V12 工作头、带元件侧面识别功能工作头时，请注意不要使工作头碰到搬
运轨道、吸嘴置放台等。

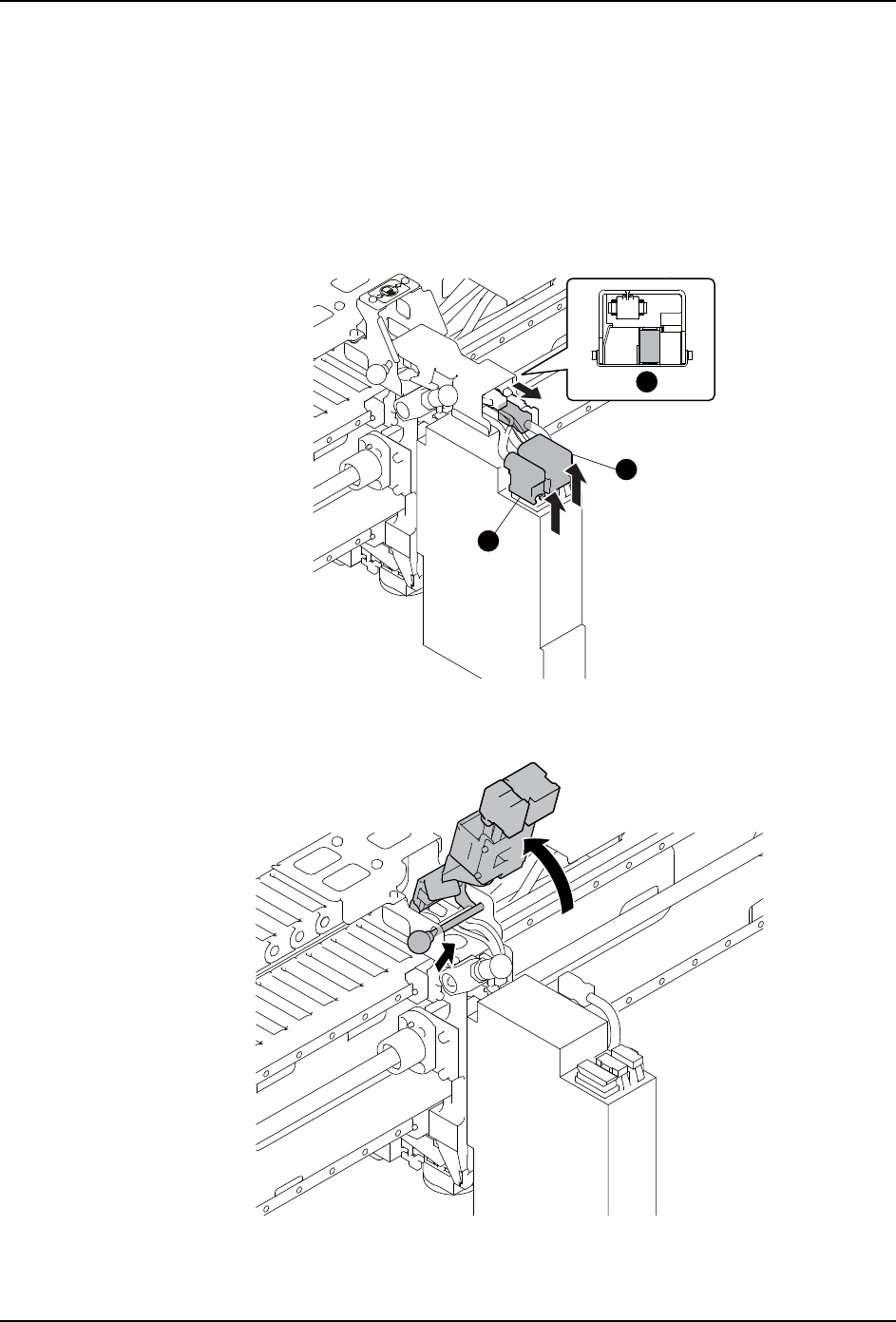

6. 请一边上提手柄，一边撑起导线支架。接着拿住导线支架并将手柄放回原位。这样，导
线支架就可以保持腾空状态。
30MEC-0432-b
30MEC-0433
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
4. 基本操作 MEC-AIMEX2S-011S0
68 AIMEX IIS 机械手册

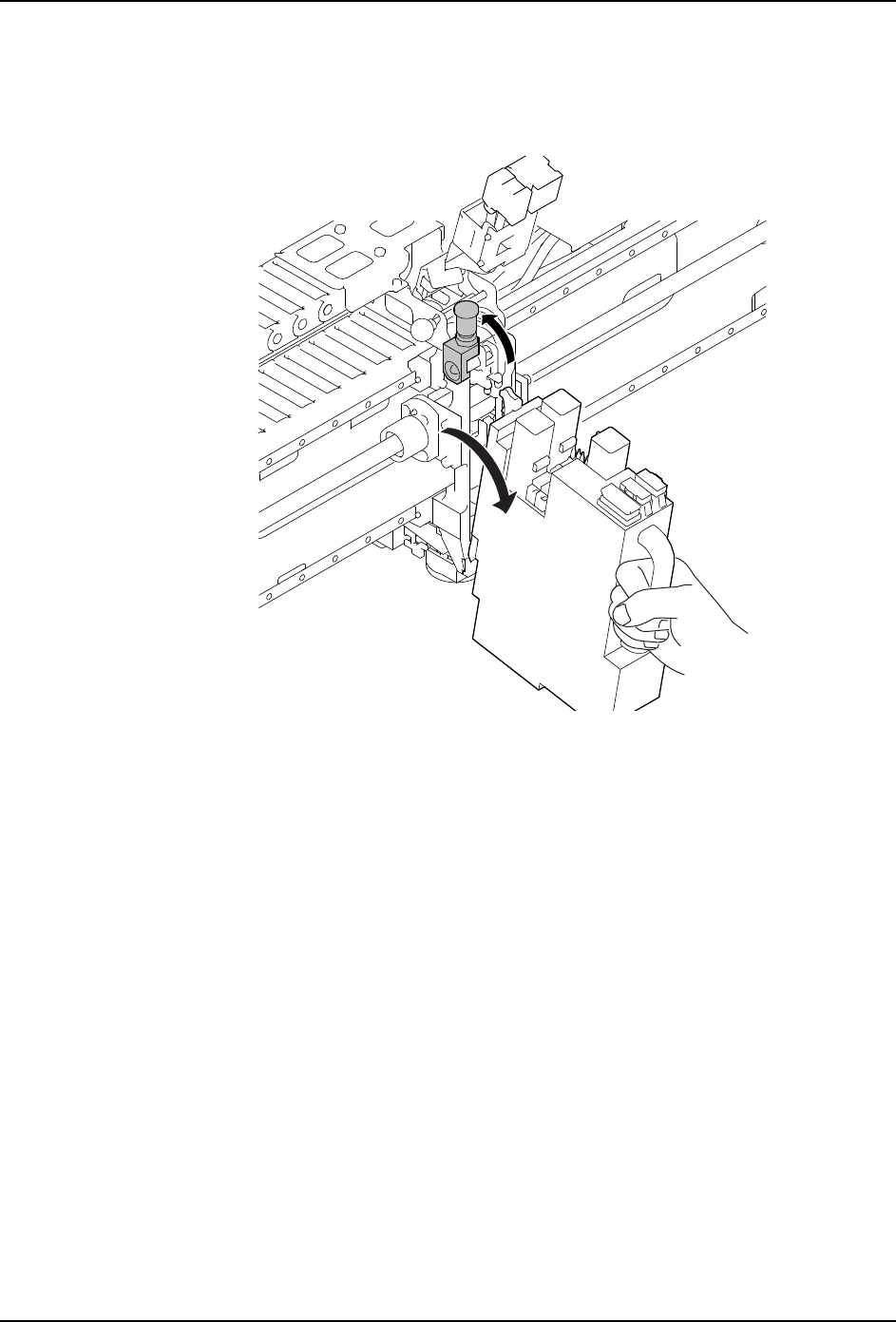

7. 请一边握住贴装工作头的把手，一边将夹紧杆推到锁定位置。然后请向前拉贴装工作头
并从支架上取下贴装工作头。
注意 )如果工作头内留有负压，就会和支架紧紧吸在一起而难以拆除。此时，请将工作头稍
微向上滑动一些，以达到破坏真空的目的。
备注 )请把拆掉的工作头放在维修保养架 （非标配）上或者为了防止吸嘴变形而横放在操作
台上。
8. 如果拆除贴装工作头后不立即安装其他贴装工作头，则请放下导线支架。（请参考
「4.1.3 安装方法」中的步骤 2 和 3）
30MEC-0434
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 4. 基本操作
AIMEX IIS 机械手册 69
4.1.3 安装方法
1. 如果是下图所示贴装工作头，则请转动 R 轴将三角形定位点位置对齐。
·对象工作头 :V12，H12HS，H08M,H12HSQ，H08MQ 工作头
备注 )每种贴装工作头的三角形定位点位置有差异。
2. 请确认安装支架和贴装工作头的接触面是否清洁。粘有异物时请用布擦去。
备注 )如果安装双模组的贴装工作头，则请将手从 XY 机械手上方绕过去再作业。

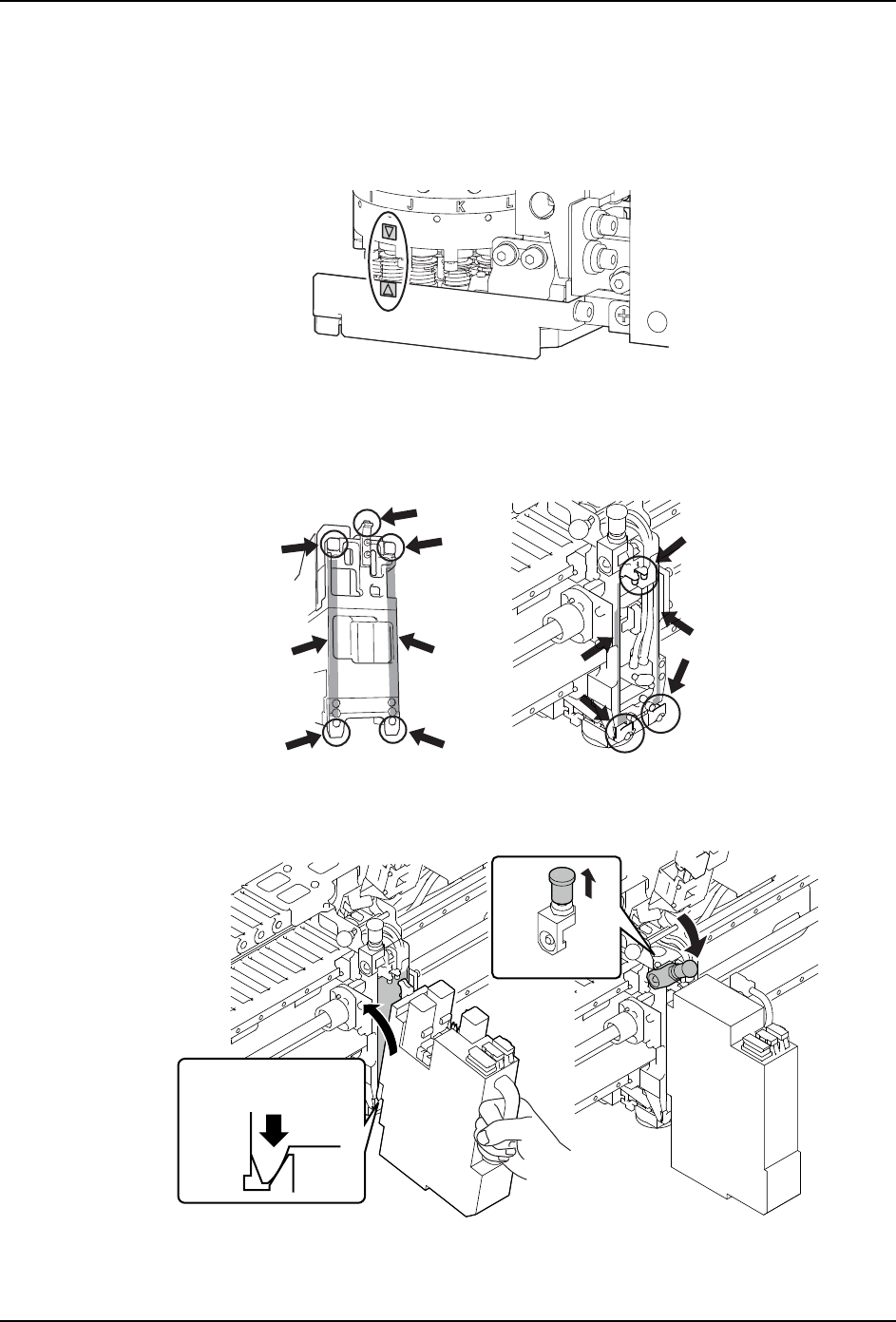

3. 请握住贴装工作头的把手，使贴装工作头底部钩住 XY 机械手的支架，接着将工作头上
