13.请用手转动 Q 轴齿轮 (2) 使润滑油分布均匀。

14.请将 MDV235-ZB 涂抹在升降杆内 O 型圈上。

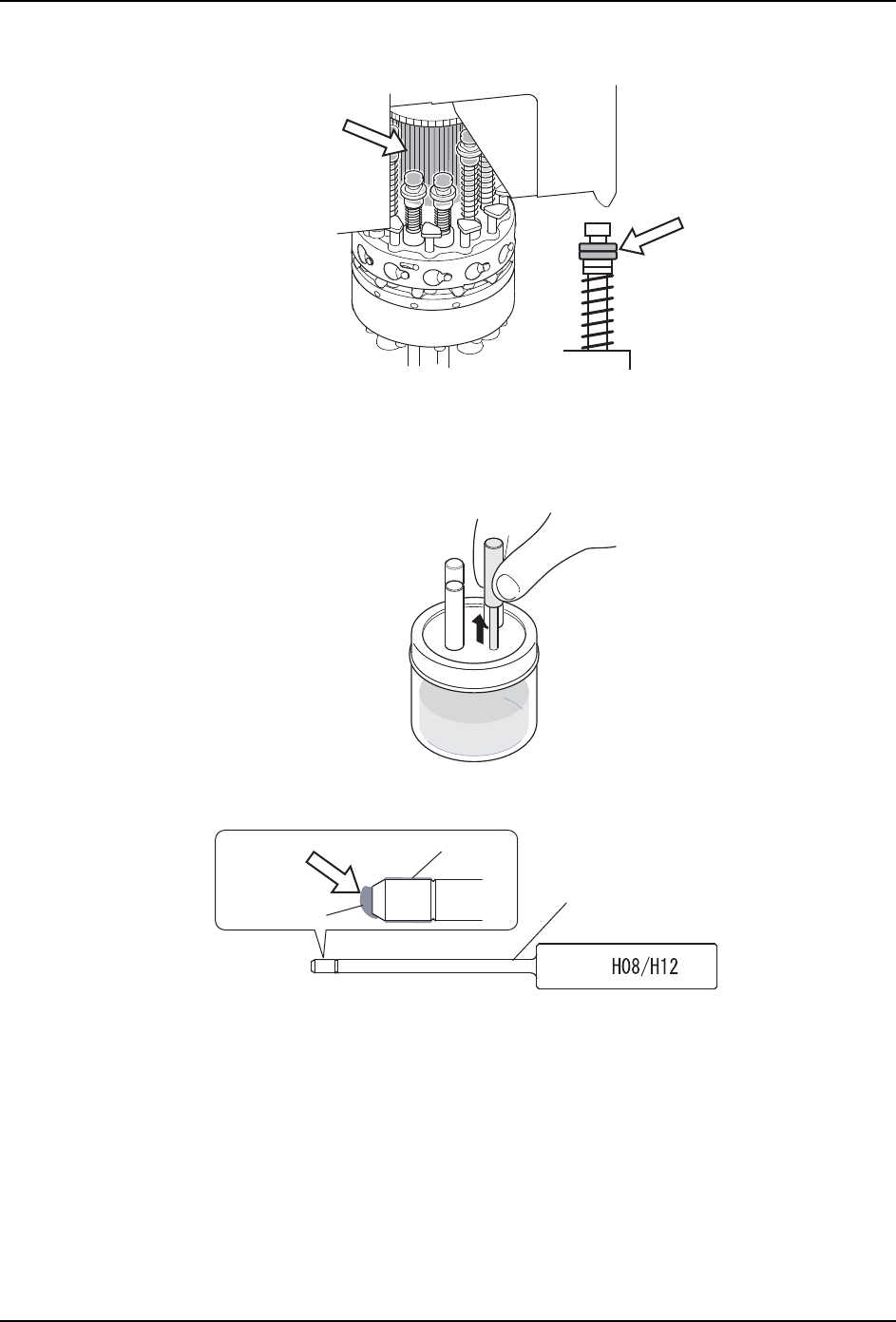

a. 在升降杆内 O 型圈加油治具上放入指定的润滑油，插入涂敷用注油棒。

b. 请从密封瓶中拔出涂敷用的注油棒。在此使用有「H08/H12」刻印的注油棒。

c. 请用干净的布头擦去粘附在注油棒前端的多余润滑油。

(3)

(2)

01MEC-0540

01MEC-1785

01MEC-0013Sa

⌞⋯Ἀ

ᬜৱ

ཐ֏Ⲻ⏜┇⋯

⏜┇⋯

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 133

d. 请将注油棒插入升降杆内直到碰到注油棒的凹槽为止。然后轻轻地旋转注油棒使润

滑油均匀地分布在 O 型圈上。

备注 )升降杆前端沾有润滑油时请用干净的布头擦去。

e. 请将注油棒重新插入密封瓶并重新蘸取润滑油，然后重复同样操作为剩余的所有升

降杆加油。

润滑油涂抹治具的使用注意事项

1. 注油棒插口周围粘有润滑油时请用干净的布头擦去。

2. 孔附近和注油棒孔上记载了工作头名。注油棒上粘附了润滑油时，请务必在与使用的注

油棒相同的工作头名的孔中插入注油棒。

3. 保管装有润滑油的密封瓶时请避免阳光直射和温度上升。

01MEC-0533

छ䰡ᴚ

(4) 2ൟ೜

⊼⊍Ầ

ῑ

㉬䰘ⱘ⍺⒥⊍

᪺এ

01MEC-1786

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

134 AIMEX IIS 机械手册

〈H08M/H08MQ 型工作头〉

备注 )表格中升降杆和升降杆齿轮的加油量是指每一根所需的量。

加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。

1. 请拆除贴装工作头。( 关于详细内容请参考「4.1 拆除 / 安装贴装工作头」）

2. 上下移动升降杆时，如果由于弹簧的原因而活动不灵活，则请先用干净的布头 ( 或者棉

签 ) 蘸取 Biral T&D ；然后降低升降杆并将润滑油涂抹到升降杆 (1) 下侧（仅限下侧）

；最后请确认升降杆上下移动是否顺畅。

3. 请用干净且蘸有 Biral T&D 的布头（或棉签）清除升降杆 (1) 周围的污垢。

4. 请先将 0.05cc 的 VG-EP No.1 B970 蘸在棉签或者扁头笔上，然后一边抬高弹簧一边将润

滑油涂抹在升降杆 (1) 上侧。

5. 调低升降杆后，请将 0.05cc 的 VG-EP No.1 B970 涂抹在升降杆 (1) 的下侧。

6. 请上下移动升降杆 (1) 使润滑油分布均匀。

7. 请用干净的布头擦去多余的外溢润滑油。

8. 请为所有的升降杆加油。

9. 请用干净的布头擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。

10.请用清洁的棉签蘸取 Biral T&D，薄薄地涂一层在 Q 轴齿轮 (2) 的齿轮面上。

11.请用清洁的棉签蘸取 Biral T&D，薄薄地涂一层在升降杆齿轮 (3) 的齿轮面上。

12.请用手转动 Q 轴齿轮 (2) 使润滑油分布均匀。

润滑油加油位置加油量（cc）

VG-EP No.1 B970( 和光化学 ) （1）升降杆 0.1

Biral T&D

（Sugai Chemical Industry）

（2）Q 轴齿轮 ( 下面升降杆处 ) 0.054

（3）升降杆齿轮 0.022

MDV235-ZB （黑田精工）（4）升降杆内 O 型圈 -

01NST-1089

(1)
