5.10.15 检查 · 调节料盘单元 -LTW 皮带张力

为了确认皮带张力，请事先准备张力计。

〈TZ1/TZ2 轴皮带张力〉

1. 请从从机器上拆下料盘单元 -LTW。( 关于详细内容请参考「4.5 安装 / 拆除料盘单元 -

LTW」)

2. 请拆除料盘单元 -LTW 的下盖板。( 关于详细内容请参考「7.16 拆卸料盘单元 -LTW 盖

板」)

3. 请测定各皮带张力。请分别确认跨度最长皮带中间的测定值是否处于规定范围内。

皮带张力规定值（Hz）

TZ1 轴 58 ～ 63

TZ2 轴 58 ～ 63

TZ1

TZ2

30MEC-0578

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 195

4. 如果超出上述范围则请调节皮带张力。

5. 请打开料盘单元 -LTW 的门（下）。

6. 请拧松张力轮的定位螺栓。

7. 请转动调节螺栓将张力值调到规定范围内。

8. 请拧紧张力轮支架上的定位螺栓。

9. 请重新确认张力值是否处于规定范围。

0(&6D

ᇐփ㷰ṉ

7=

ᇐփ㷰ṉ

7=

䈹㢸㷰ṉ

ᕖ࣑䖤

1P

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

196 AIMEX IIS 机械手册

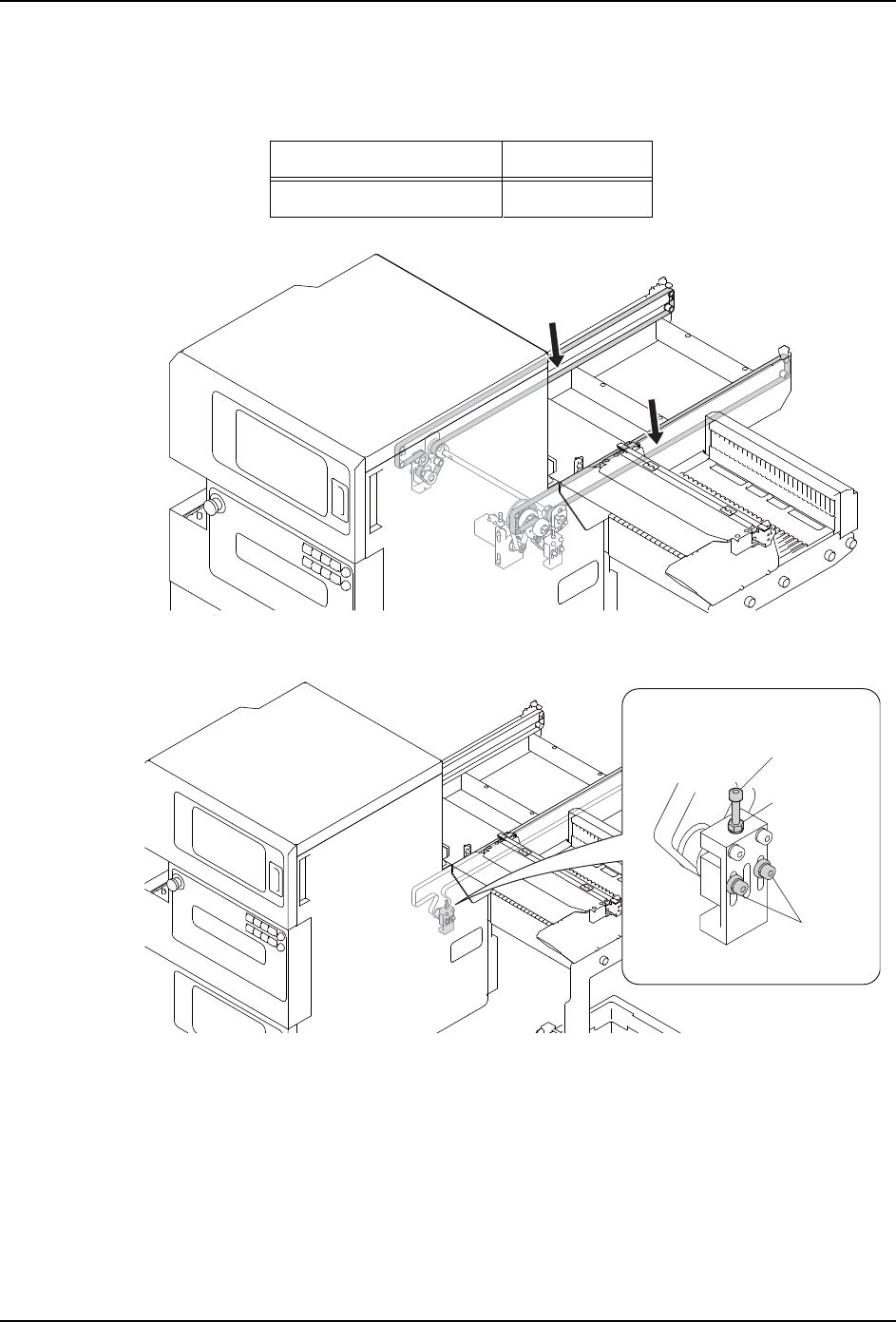

〈TY 轴皮带张力 ( 往返搬运轨道 )〉

1. 请测定两根皮带的张力。请分别确认跨度最长皮带中间的测定值是否都处于规定范围

内。

2. 张力值超出上述范围时请通过以下方法进行调节。

3. 请拆除料盘单元 -LTW 的侧盖板（右）。( 关于详细内容请参考「7.16 拆卸料盘单元 -

LTW 盖板」)

4. 请拧松张力轮的定位螺栓和调节螺栓的紧固螺母。

5. 请转动调节螺栓将张力值调到规定范围内。

6. 请拧紧张力轮支架上的定位螺栓和调节螺栓的紧固螺母。

7. 请重新确认张力值是否处于规定范围内。

皮带张力规定值（Hz）

TY 轴（往返搬运轨道） 37 ～ 40

30MEC-0480

30MEC-0481Sa

䈹㢸㷰ṉ

㍝ര㷰∃

ᇐփ㷰ṉ

ᕖ࣑䖤

1P
