7. 更换部件 MEC-AIMEX2S-011S0

348 AIMEX IIS 机械手册

下盖板

1. 请打开正门（下）。

2. 请拆除下盖板（前）。

3. 请拆除 10 根螺丝后拿掉下盖板。

下盖板（左）

1. 请拆除 3 根螺丝后拿掉下盖板（左）。

30MEC-0592

30MEC-0590

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 349

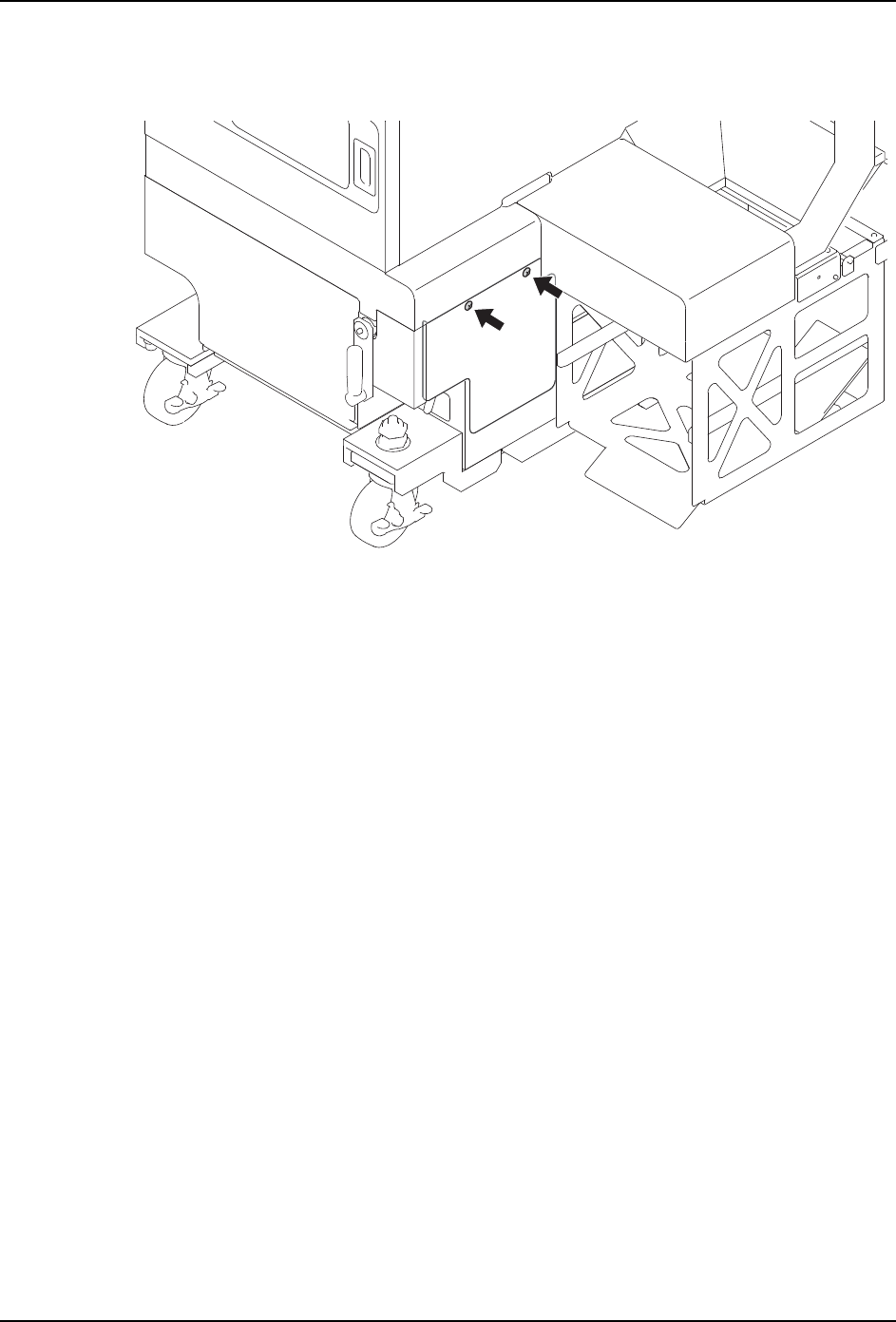

下盖板（右）

1. 请拆除 2 根螺丝后拿掉下盖板（右）。

30MEC-0591

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

350 AIMEX IIS 机械手册

7.17 更换带元件侧面识别功能型工作头的背景帽

7.17.1 H12HSQ 工作头的时候

更换方法

1. 请拆除贴装工作头。( 参照「4.1 拆除 / 安装贴装工作头」)

2. 请拆除背景帽 (1) （需拆除螺栓）。

3. 请用螺栓固定新背景帽。

备注 )如果是安装需粘贴胶带的背景帽，则请让胶带的粘贴起始位置与 A holder 大致对准。

4. 请将贴装工作头安装在模组上。

5. 请用 IPS 亮度调整功能进行 IPS 亮度调整。( 详细内容请参照机器的「系统手册」的

「IPS 亮度调整」。)

6. 请执行「重新测定校正数据」。

0.35 Nm

01NST-0200-b

(1)

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
