7.4 更换控制箱

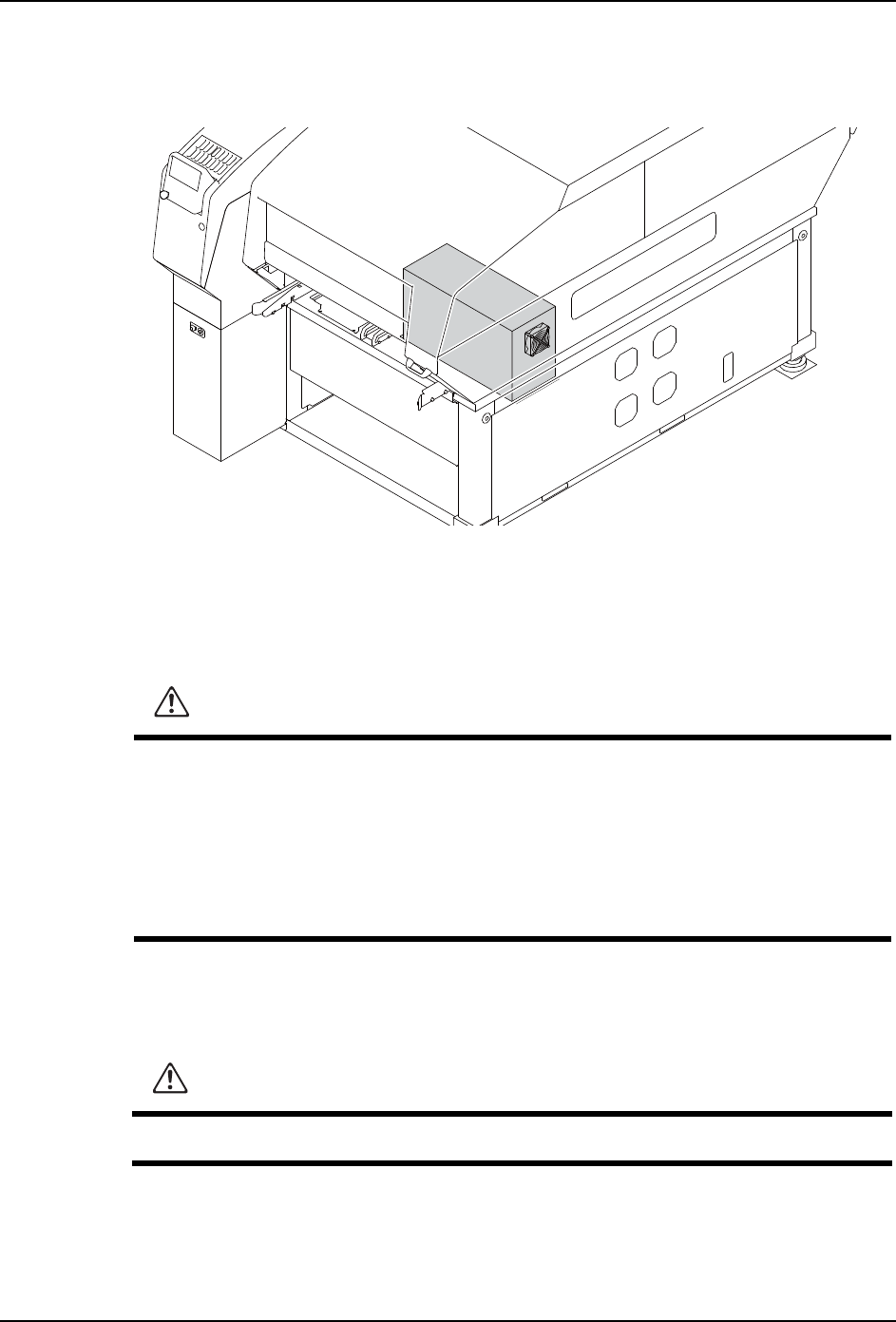

控制箱位于 Side2 一侧的基座内，内部装有中转电路板和带插头电路板。

7.4.1 必要工具

十字形螺丝刀，六角扳手。

7.4.2 更换方法

1. 请拆除位于 Side2 这一侧的 MFU-65。( 详细内容请参考「4.2 安装 / 拆除 MFU-65」。)

2. 将关闭主电源开关，切断机器电源。

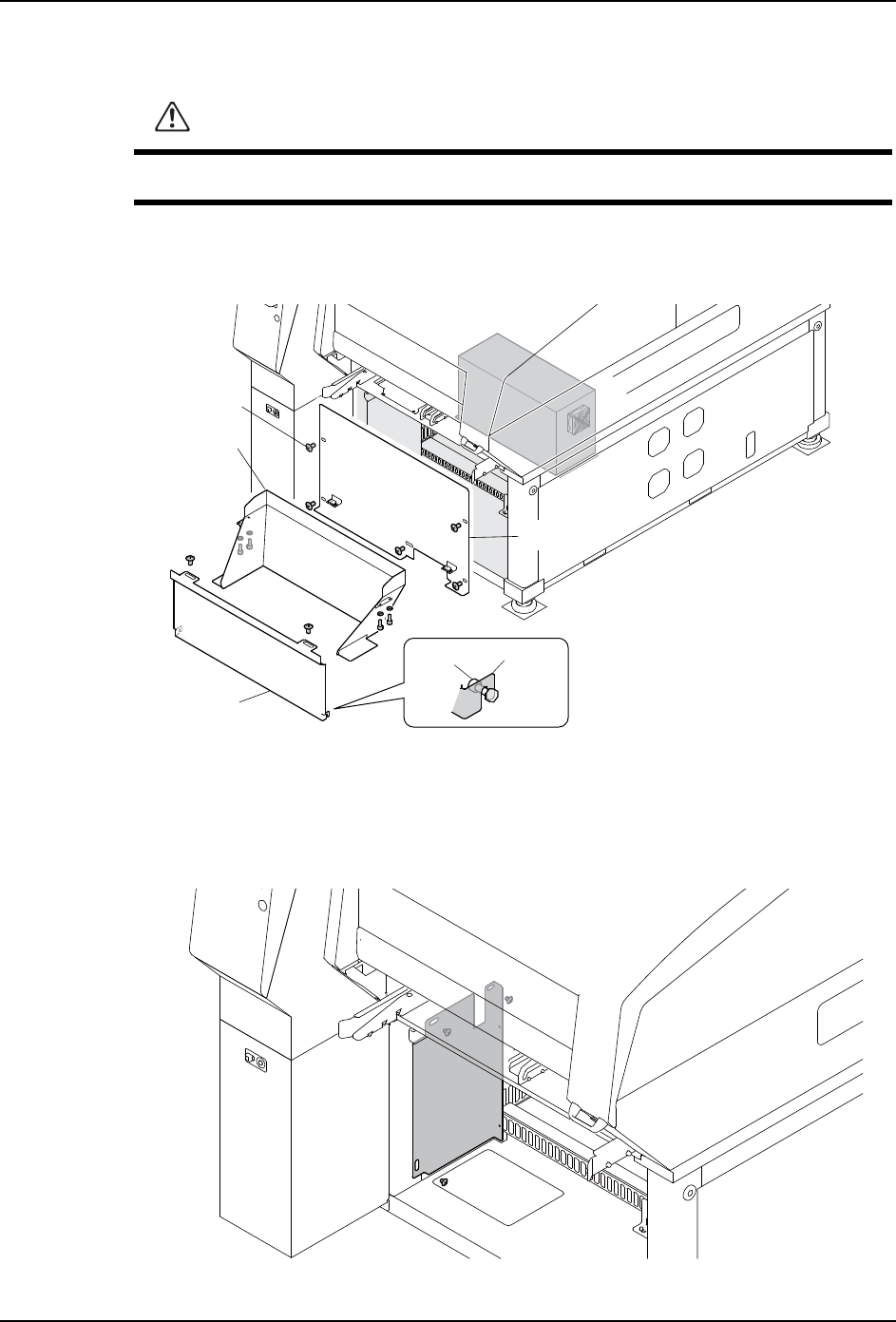

3. 请拆除 2 根螺栓后拿掉料站盖板（下）。由于盖板下方的挂钩挂在螺栓上，所以请一边

向前倾斜一边拿掉盖板。

30MEC-0518

注意

请捏住插头再拔导线，不要直接拉导线。

拆除控制箱时不要硬拉各种导线。

安装插头之前请先确认插头名称是否准确无误。

安装控制箱时注意不要夹到导线。

如果作业时携带静电，则有可能破坏控制箱内的电子元件。

警告

更换控制箱之前请务必切断机器主电源。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 301

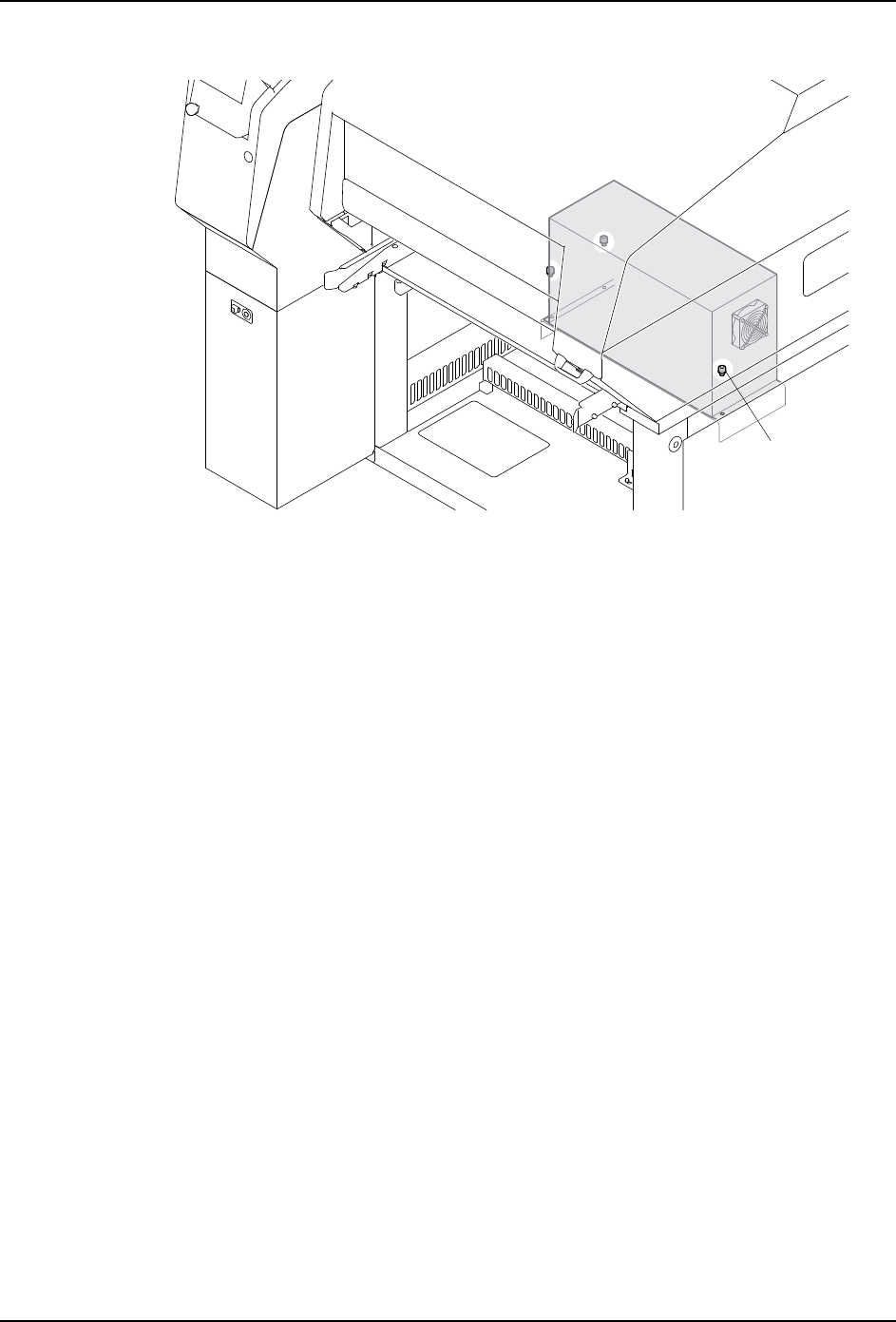

4. 请拆除 4 根螺栓后拿掉废料带导槽。
