6. 更换消耗品 MEC-AIMEX2S-011S0
248 AIMEX IIS 机械手册

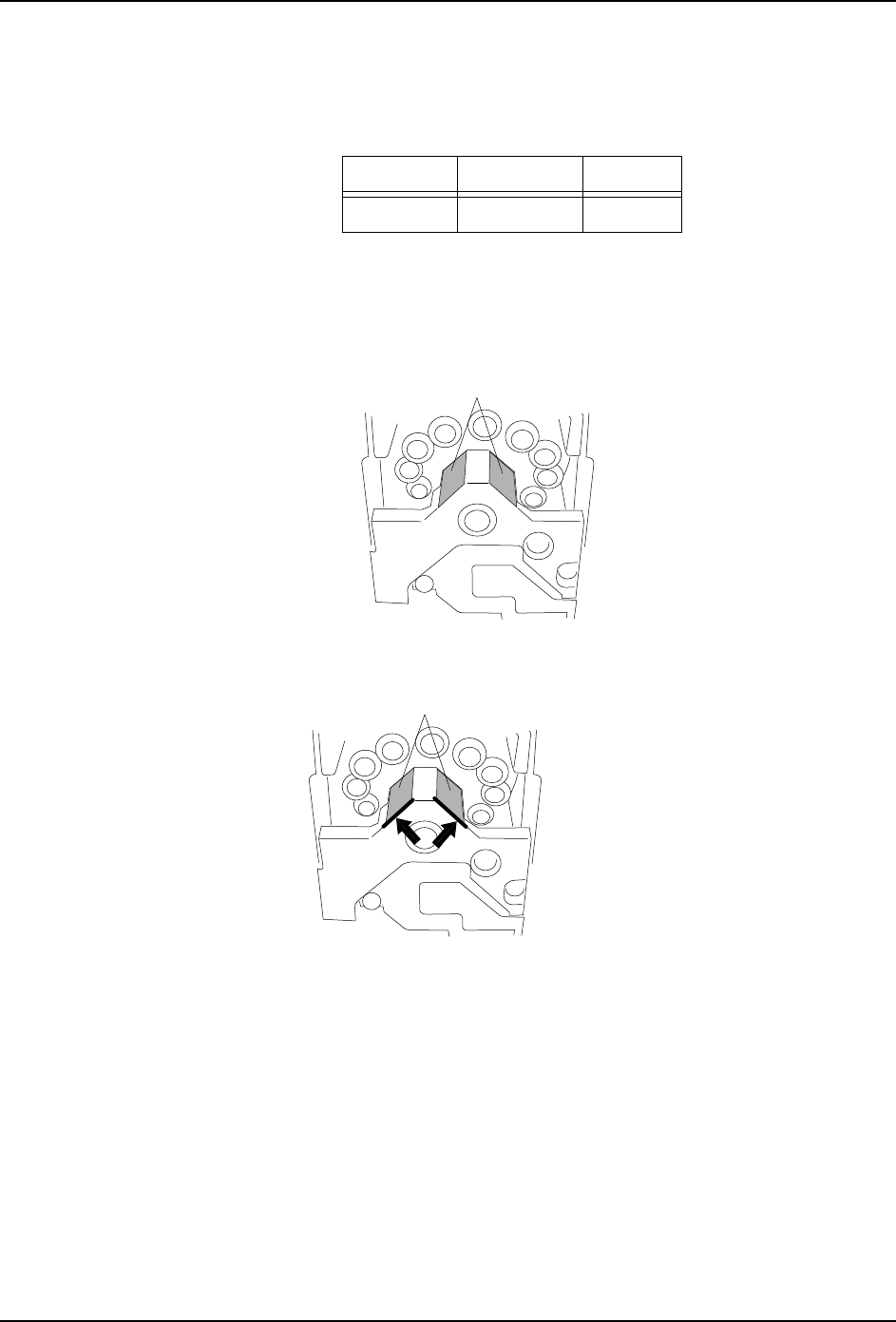

6.6.4 V12 工作头的时候
粘纸的种类
请准备下面的新的粘纸。
更换方法
1. 请拆除贴装工作头。( 详细参考 「4.1 拆除 / 安装贴装工作头」）
2. 剥下旧的粘纸。
3. 请把新粘纸粘贴在工作头底面上。
注意 )· 粘贴粘纸的时候，请注意粘纸下面不要进入气泡和异物。
· 在粘贴粘纸的地方粘附了手指的污垢和润滑油等的油污时，请仔细地擦去后再操作。
如果粘附了污垢或者油污的话，粘纸容易剥落。
4. 请用 IPS 亮度调整功能调节 IPS 亮度。（关于详细内容，请参考 「系统手册」— 「IPS
亮度调整」章节。）
图号 张数
粘纸 PS0356* 2
01NST-0880S
㉬㒌
1676
ᇚ㉬㒌ϢЏԧϟ䴶ᇍ唤
㉬㒌
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 249
6.7 更换贴装工作头电池
6.7.1 电池种类
*1：电池寿命可能会因使用环境不理想而变短。
*2：上面表格中的电池是单独的。进行了电缆终端处理的电池图号如下所示。
6.7.2 更换时期
请根据画面上的报警显示采取对策。
注意 )如果电池使用期间超过寿命基准的话，机器电源 OFF 持续状态下电池用完的可能性增
高。电池使用期间超过寿命基准时，即使没有发生警报也请更换电池。
图号 H1021H
名称 电池
型号 ER6VLY
寿命 4 年 （环境温度 40 ℃、不工作）*1
工作头种类 图号
H01/H04 AJ270**
H02/H02F 2AGKHH0017**
H08M/H08MQ 2AGKHF0050**
H12HS/H12HSQ 2AGKHB0079**
V12 2AGKHA0081**
报警显示 内容
Seek Number: 3A21 电量低 （请按照本章节要领尽早更换电池）
Seek Number: 3A1F 备份数据消失
（在更换电池的同时需重设伺服马达原点。请与本公司代理店联
系。）
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
250 AIMEX IIS 机械手册
6.7.3 更换方法
必须在贴装工作头通电状态下更换电池。
为了拆除工作头上的盖板，请先从模组上卸下贴装工作头。然后将工作头重新装回模组，最
后在通电状态 （清扫模式）下更换电池。
为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静电
带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两边的操作面板下方。
1. 请通过手动模式中的贴装工作头更换指令从模组上拆下贴装工作头 （请参考 「4.1 拆除
/ 安装贴装工作头」）。
2. 请在手腕上佩戴防静电带。
3. 请拆除贴装工作头上的盖板 （请参考下图）。在这个阶段请不要拆除电池。
4. 在没装盖板的状态下，请重新将贴装工作头装回模组 （请参考 「4.1 拆除 / 安装贴装
工作头」）。
5. 为了给工作头通电，请用任意一个 Job 开始生产，随后立即暂停。
·请按 「START」键，开始生产。
·等贴装工作头刚一运动就请按「CYCLE STOP」键。请让贴装工作头保持通电状态。
6. 请通过手动模式中的贴装工作头退让指令使贴装工作头移到机器前方中央处 （请参考
[AIMEX IIS 系统手册 ] 中的 [ 手动模式的操作 ] 章节）。
7. 请先拆除用于固定电池的盖板或绑带并拔掉电池的电线插头，然后再拿掉电池。安装新
电池后插上插头 （请参考下图）。
8. 按 CANCEL 键后再按 MANUAL 键使模组处于待机状态。
9. 请按照步骤 1 拆除贴装工作头后安装电池盖板。
注意
请不要使用指定外的电池。
请在贴装工作头处于通电状态下更换电池。如果在没有通电状态下就拆除电池，则需
重新设定马达原点。
请按照地方规定处理废旧电池。
如果携带静电作业，则有可能破坏电路板上的电子元件。
