5. 保养 MEC-AIMEX2S-011S0 142 AIMEX IIS 机械手册 5. 请用一字形螺丝刀拆除 Y 轴电缆坦克链中间的所有盖板。 a. 请依次将一字形螺丝刀前端插入电缆坦克链盖板两侧的小孔后略微抬高盖板。 b. 请用手拆除盖板。 c. 请用同样的方法拆除所有剩余盖板。 6. 请用干净的布头擦去平型电缆上的污垢。 7. 请用油刷按规定量为整个 Y 轴平型电缆涂上润滑油。备注 )禁止在距离平型电缆固定支架 50m…

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 141

1. 请拆除 MFU-65。（关于详细内容请参照「4.2 安装 / 拆除 MFU-65」。）

2. 请关闭主电源开关后打开正面门。

3. 请等线性马达降到常温后再作业。

4. 请用手碰一下坦克链盖板之间裸露的电缆，确认有无润滑油。

备注 )请一边移动 Y 轴一边确认整条平型电缆坦克链之间是否留有润滑油（平型电缆固定支

架附近除外）。

a. 如果手指上都会粘上润滑油则无需加油。请安装 MFU-65 并结束作业。

b. 只要有一处没有润滑油，就请按照以下步骤进行作业。

备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。

表格所示为 1 个 XY 机械手的加油量。

润滑油加油位置加油量（cc）

SUMITEX 353( 住矿润滑剂 ) Y 轴平型电缆 3.2

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

0(&6

Ⲫᵓ

⹂䅸ԡ㕂

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

142 AIMEX IIS 机械手册

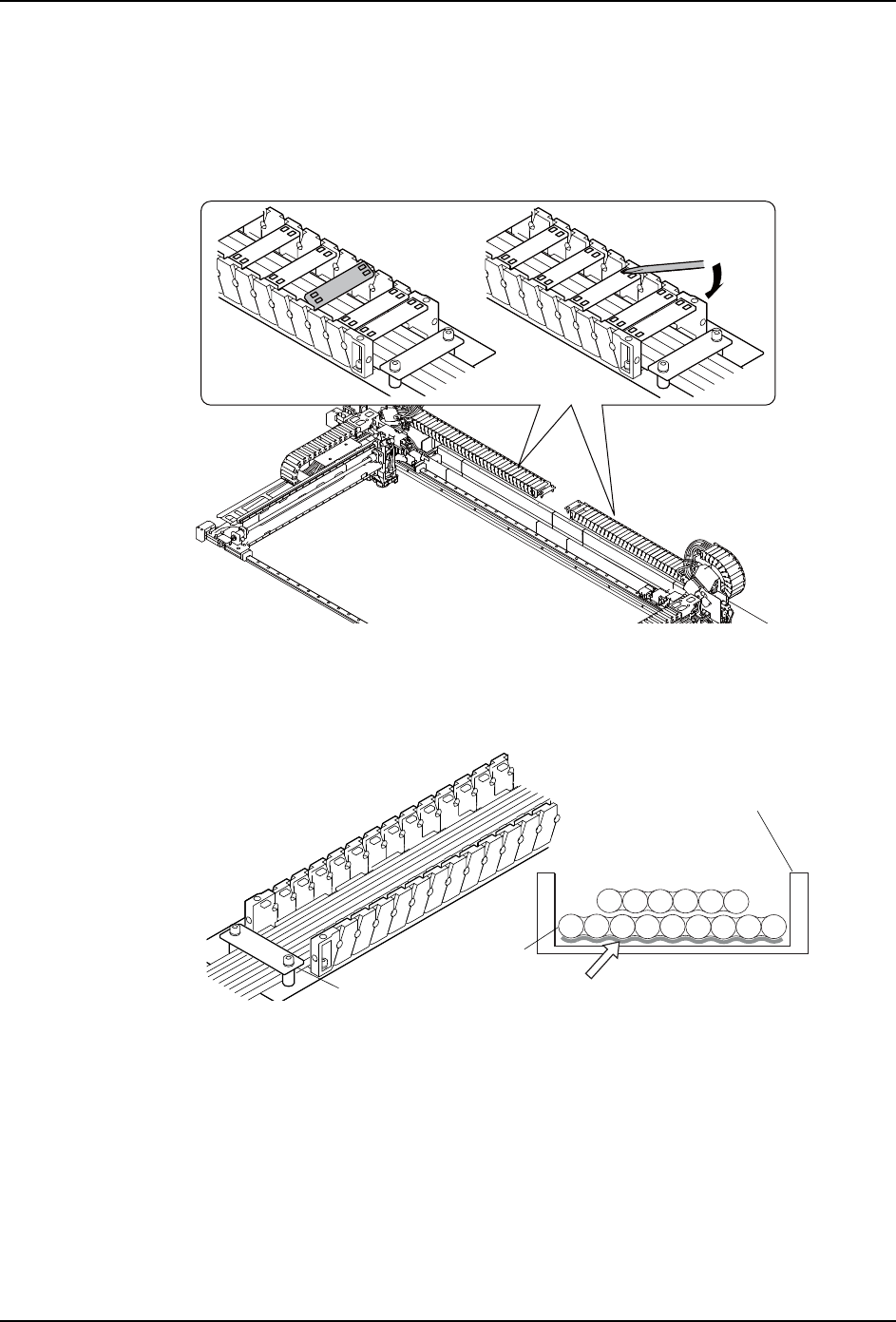

5. 请用一字形螺丝刀拆除 Y 轴电缆坦克链中间的所有盖板。

a. 请依次将一字形螺丝刀前端插入电缆坦克链盖板两侧的小孔后略微抬高盖板。

b. 请用手拆除盖板。

c. 请用同样的方法拆除所有剩余盖板。

6. 请用干净的布头擦去平型电缆上的污垢。

7. 请用油刷按规定量为整个 Y 轴平型电缆涂上润滑油。

备注 )禁止在距离平型电缆固定支架 50mm 以内区域内涂抹润滑油。

8. 请用手盖好 Y 轴电缆坦克链的所有盖板。

9. 加完润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性

传感器 ( 非标配 ) 表面和共面性传感器线性标尺等是否粘有润滑油。如果沾有润滑油则

请用干净且无线脚的干布头擦去。

注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。

· 擦拭时请不要用力过猛以免损伤相关组件。

10.请在机器上安装 MFU-65。（详细请参照「4.2 安装 / 拆除 MFU-65」。）

30MEC-0469

0(&6

ᬃᶊ

⬉㓚ഺܟ䫒

⬉㓚

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 143

5.7.3 对 LCR 检测单元的 GUIDE PIN 的加油

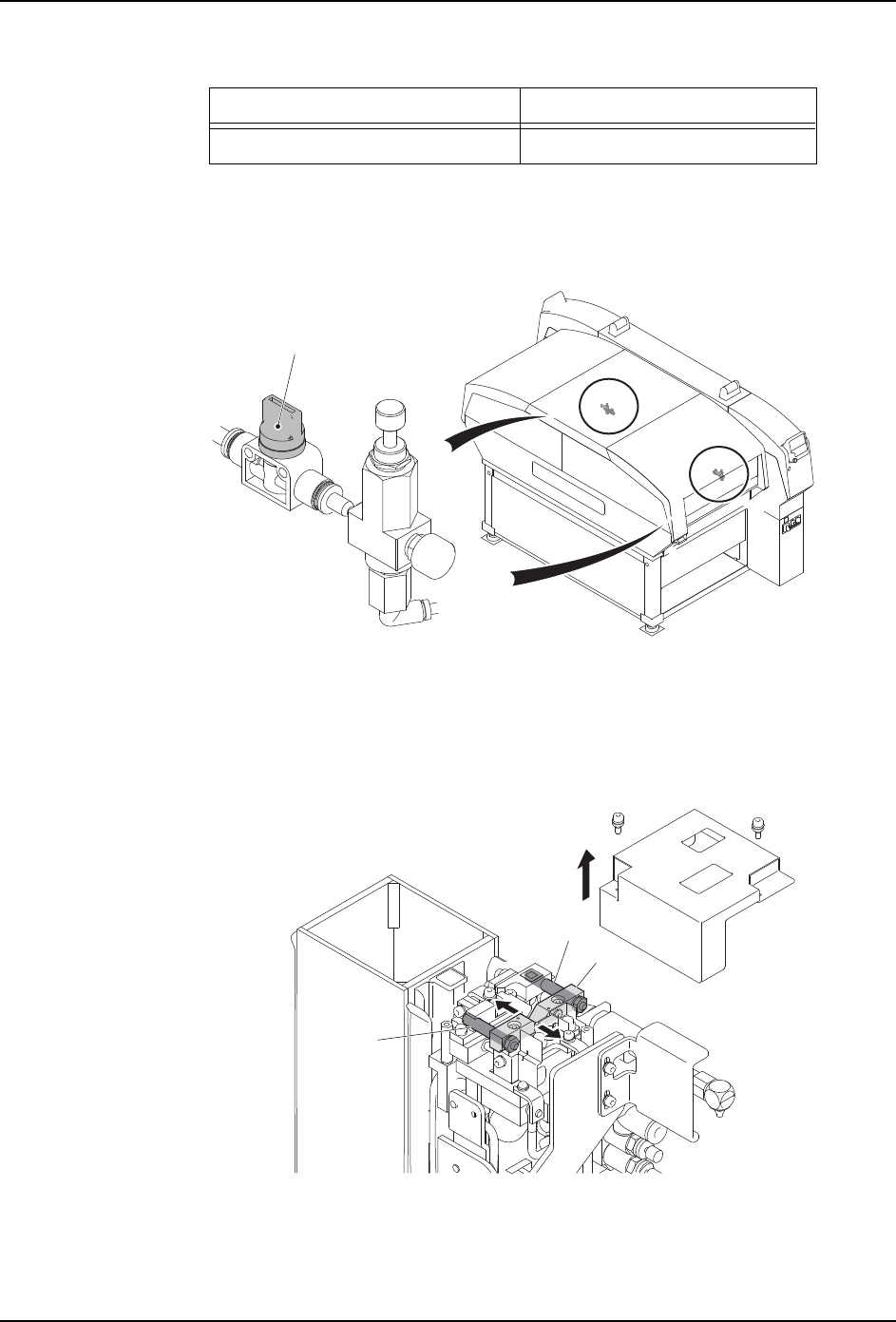

1. 请从机器上拆除元件供应单元后，打开正面门。
