9. 调整 MEC-AIMEX2S-011S0

378 AIMEX IIS 机械手册

结果表

创建的结果中包括整体、按角度表示、按吸嘴头表示、角度以及按吸头表示的平均贴装精度

（3σ）。另外，红色数值表示超出允许范围。

·可通过按「CPK 系数」键变更 CPK 系数。

·可通过按「印刷」键打印结果表。打印时请输入用户名和生产编号。不过，如果

结果值超出允许范围将无法打印。

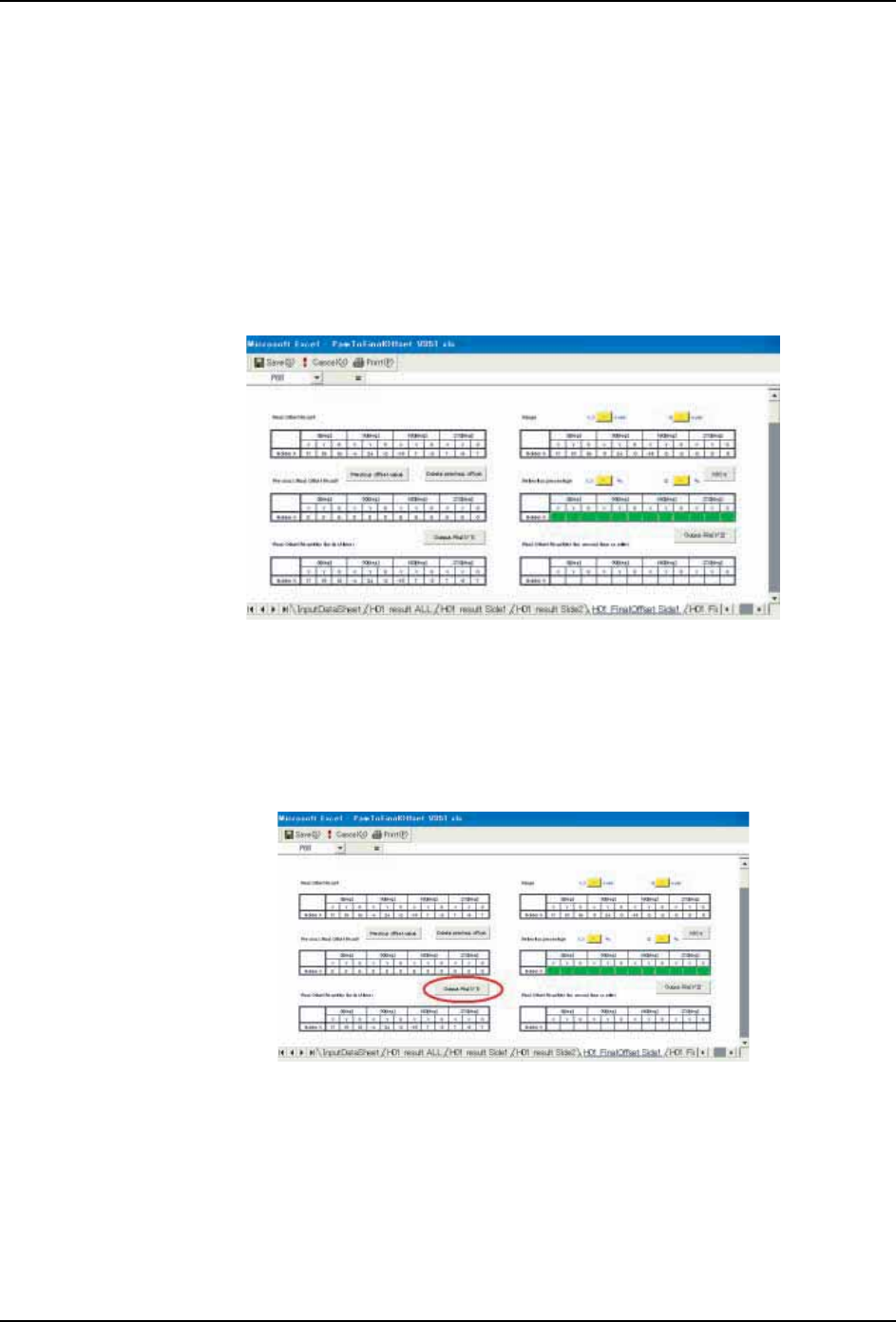

最终修正值表

显示每个吸头的每个贴装角度的手动最终修正值（X, Y, Q）。另外，红色数值表示超出允

许范围。

输出补正值文件

1. 通过最终修正值表输出补正值文件。测定方法因测定或输出条件的不同而有差异。

a. 首次执行 PAM 测定

·请点击「反映全部修正量的输出文件」

NXTOPE244E

NXTOPE245E

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 9. 调整

AIMEX IIS 机械手册 379

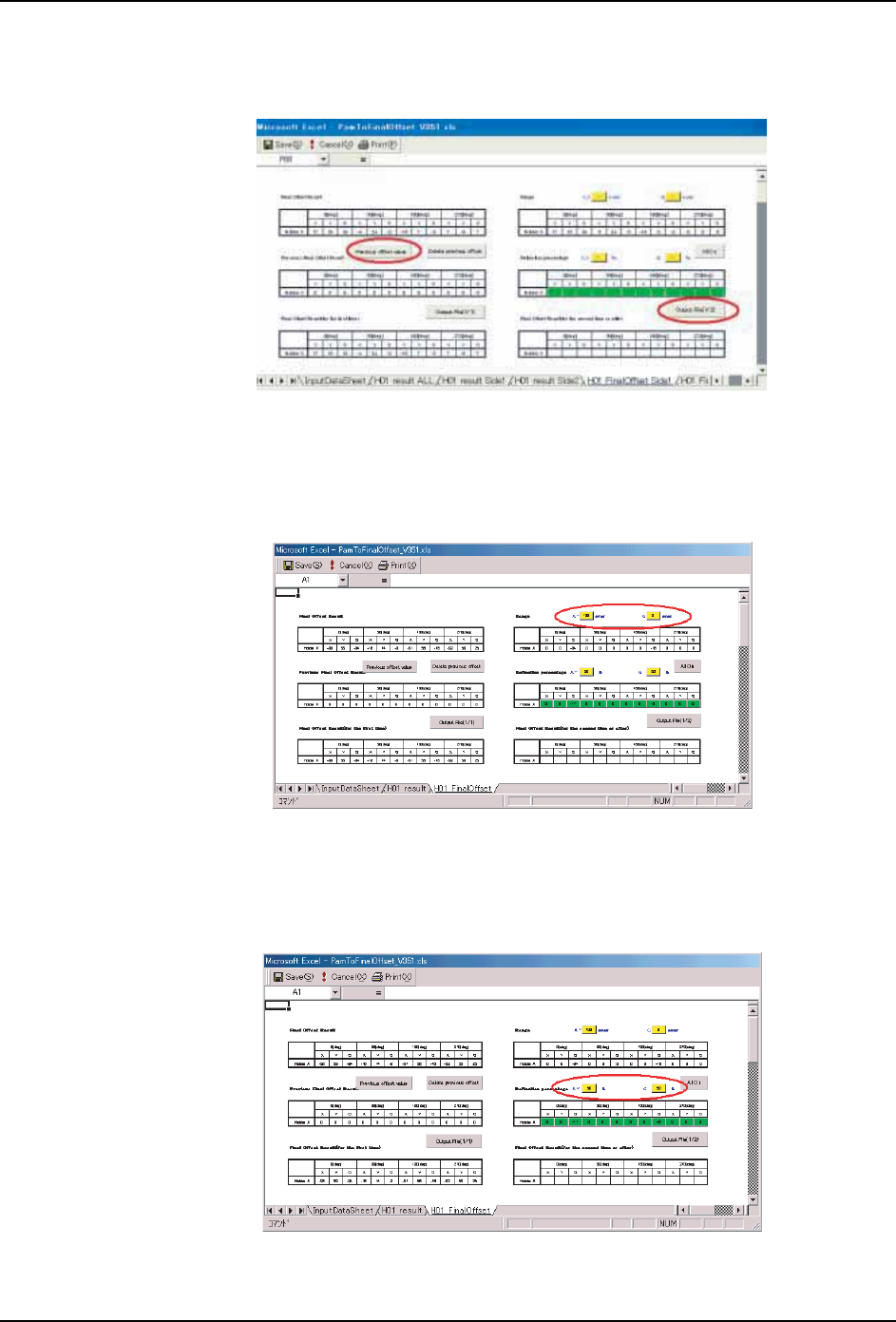

b. PAM 测定次数超过 1 次的模组

·请点击「读入上一次的补正值」- 「反映部分修正量的输出文件」。

c. 对第 1 次之后的超出特定值的 PAM 测定结果进行手动修正值变更

·请分别点击各自对应的「补正范围」键并输入希望值。

·请执行「反映部分修正量的输出文件」。

d. 准备将第 1 次之后的 PAM 测定结果的一部分反映到上一次测定结果中

·请分别点击各自对应的「补正反映率」键并输入希望值。

·请执行「反映部分修正量的输出文件」。

NXTOPE246E

NXTOPE247

NXTOPE248

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

9. 调整 MEC-AIMEX2S-011S0

380 AIMEX IIS 机械手册

e. 对第 1 次之后的特定几处的 PAM 测定结果进行手动修正值变更。

·请将需变更处的按钮切换为「OFF」（绿色）。

·请执行「反映部分修正量的输出文件」。

备注 )

1.如需变更处很多，则请将无需变更处的按键设定为「ON」。

2.如需变更处很少，则请先按「全部 ON」键，然后再将需要变更处的按键切换为「OFF」

（绿色）。

另外，如需取消上一次的补正值，则请选择「读入上一次的补正值」。

AIMPAM024
