6. 更换消耗品 MEC-AIMEX2S-011S0 236 AIMEX IIS 机械手册 16.请拆除电路板导轨 。 17.请拆除夹板后再更换皮带。 更换后请调节皮带张力。( 请参考 「5.10.12 检查搬运轨道 皮带张力」 。) 18.请将夹板和电路板 导轨装回原处。 30MEC-0559-Sa 3.92 Nm 3.92 Nm 1.0 Nm 䖞䚉 ૂ 䖞䚉ૂ 30MEC-0560-a 0.88 Nm UeD08VDL U…
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 235

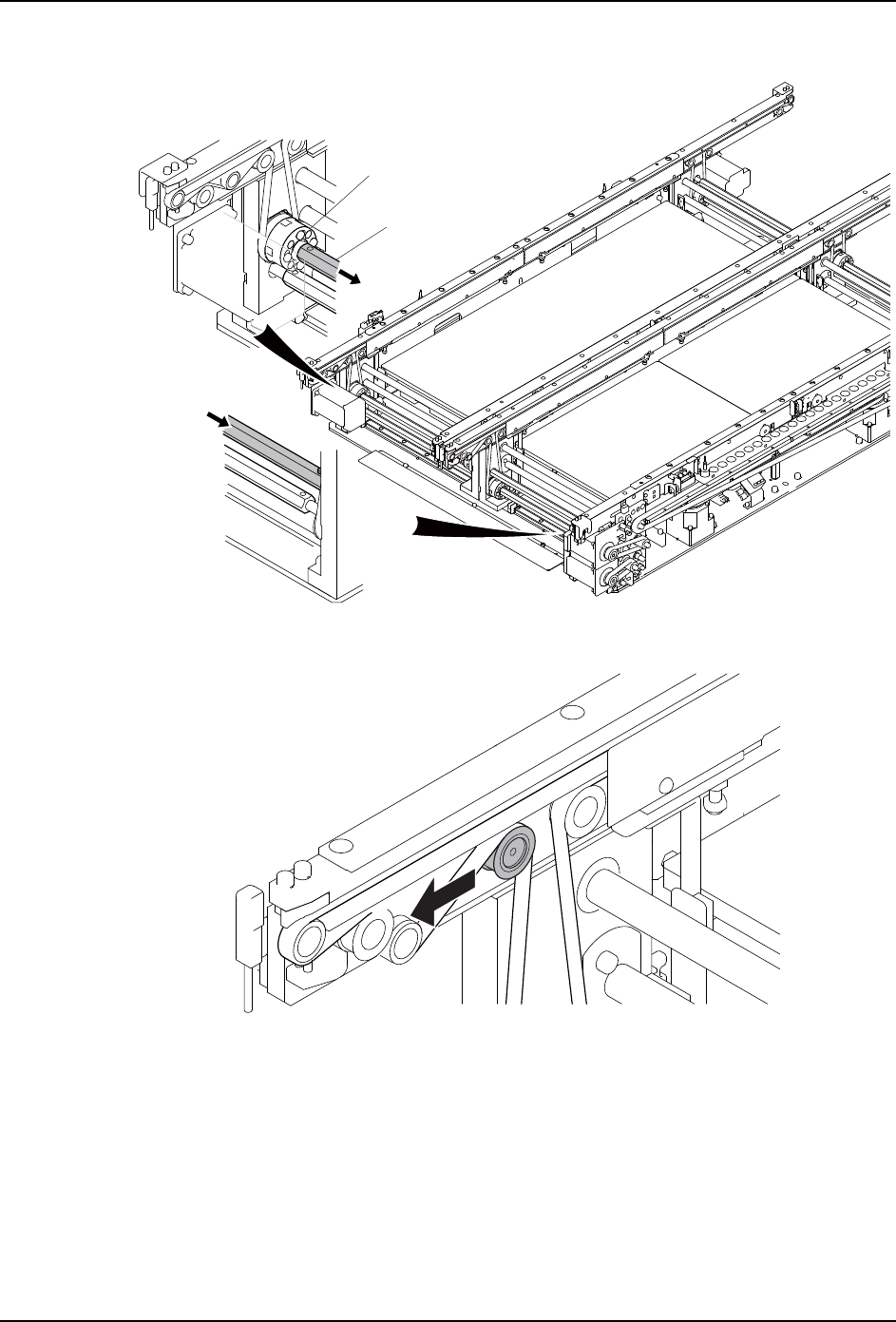

14.请往前拉轨道 2 的六角轴使后端转轮和六角轴之间空出可穿过皮带的间隔。
15.请拧松张力轮使皮带松开。
30MEC-0558-Sa
䖞䚉
ޣ䀈䖪
䖢䖤
30MEC-0556-a
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
236 AIMEX IIS 机械手册
16.请拆除电路板导轨。
17.请拆除夹板后再更换皮带。更换后请调节皮带张力。( 请参考 「5.10.12 检查搬运轨道
皮带张力」。)
18.请将夹板和电路板导轨装回原处。
30MEC-0559-Sa
3.92 Nm
3.92 Nm
1.0 Nm
䖞䚉ૂ
䖞䚉ૂ
30MEC-0560-a
0.88 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 237
19.请先将前、后端轴轴孔和六角轴定位螺栓对齐，然后将六角轴插入前轴直到碰到定位线
为止，最后拧紧前后 2 根定位螺栓。
20.请打开主电源开关，接通机器电源。
21.请关闭正面门并安装 MFU-65。（详细内容请参考 「4.2 安装 / 拆除 MFU-65」）。
皮带更换完毕后的确认作业
22.请确认电路板搬运是否顺畅。请通过任意一个 Job 完成生产准备。
23.搬运轨完成调幅后请拆除 MFU-65。接着请按紧急停止按钮再打开正面门
24.请通过 Job 中设定的电路板确认以下事项。
·请确认前后工序衔接过程中电路板是否会被钩住。
·请确认将电路板靠在 AMIEX-2S 搬运轨道的同一导轨两端、中央时，间隙是否一
致。
备注 )关于间隙设定请通过附加软件中的 「装置功能设定」中的 「电路板搬运设定」进行查
看。
25.如果电路板和导轨之间的间隙有差异或者和设定值之间存在差异，则请拧松固定电路板
导轨的螺栓并调节间隙，使之最终符合要求。
26.如果电路板搬运顺畅就结束作业。
ᇐփ㷰ѓ
ޣ䀈䖪
䖪
30MEC-0087-Sa
䖪Ⲻᆊ
ᇐփ㓵
1.2 Nm
UeD08VDL
