MEC-AIMEX2S-011S0 9. 调整
AIMEX IIS 机械手册 385

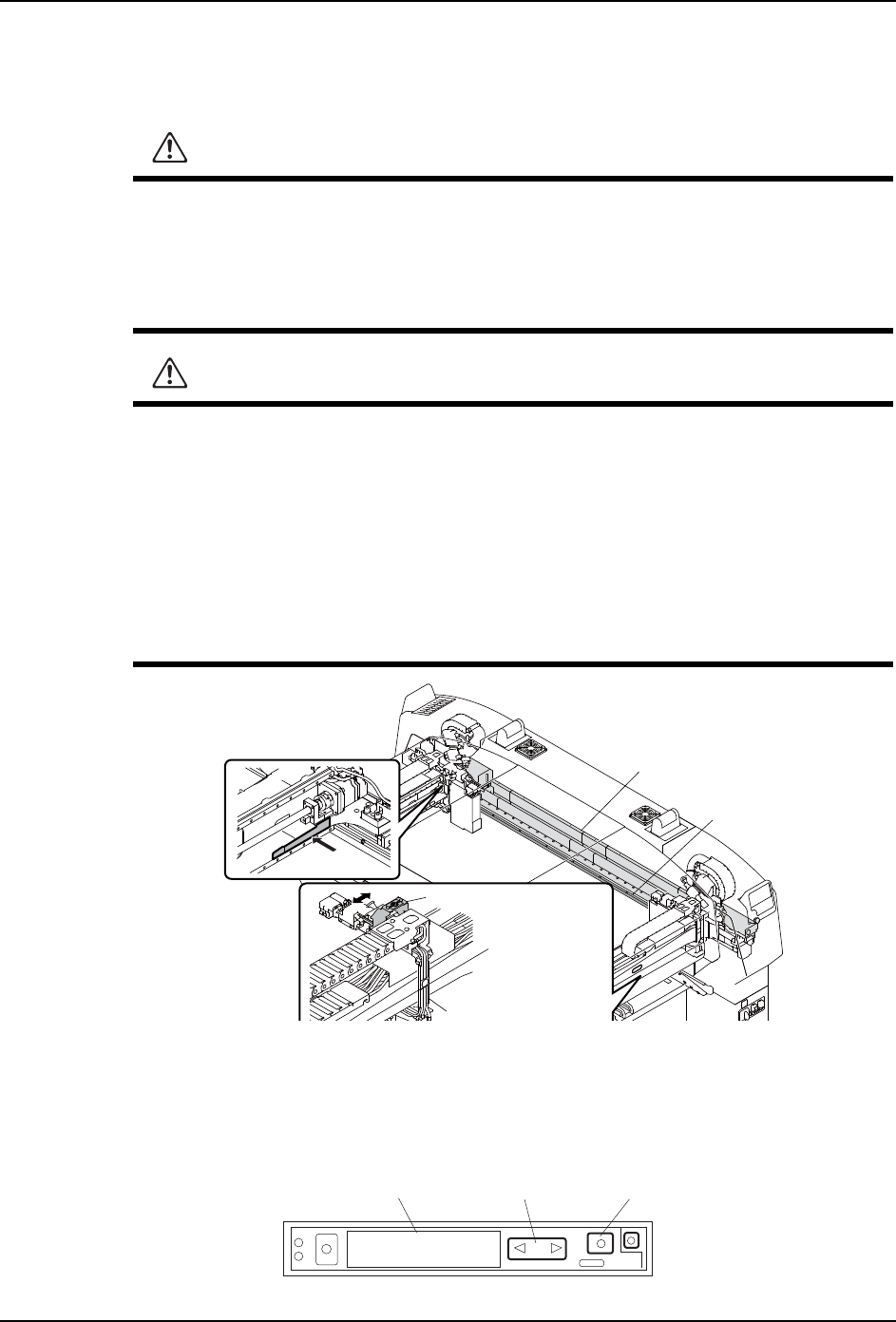

9.2.2 机器上的调节方法
通过操作机器上的各个传感器放大器进行调节。
1. 请拆除需要调节的模组的 Side 的 MFU-65 并打开正面门。（请参考 「4.2 安装 / 拆除
MFU-65」。）
2. 请打开需要调节的传感器放大器的盖板。
备注 )关于传感器放大器的安装位置请参考 「3.9 搬运轨道传感器」
警告
刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。
线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线
圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
作业时请配戴太阳镜等有色眼镜。请不要直视电路板通过传感器的光源，以免光线直接
射入眼睛而伤及眼睛。
注意
用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机
导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。
移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。
在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。
请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而
发生故障。
更换工作头和维修保养时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性标尺
带伤痕而出错并导致无法生产时请及时更换。
㓵ᙝ傢䗴
㓵ᙝḽተ
⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ
ᇐփᵰ
⭞ӄ〱ࣞ
<䖪Ⲻᣀᢁ
30MEC-0223Sa
ᰒ⼎⬏䴶
ㆁ༈ᣝ䬂
MODEᣝ䬂
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
9. 调整 MEC-AIMEX2S-011S0
386 AIMEX IIS 机械手册
3. 请把输入模式设定为 「L-on」（避光时为 OFF）。
请先按键 （1），然后在 5 秒之内按键 （2）。
备注 )如果已经显示为 「L-on」，则无需此操作。
4. 请设定灵敏度。
持续按模式键 (3)3 秒左右，然后再按 1 次模式键 (3) 之后自动进入灵敏度设定画面。
5. 当显示为 「Std」时，请按 1 次箭头键 （无论哪个方向的箭头键都可以）将显示调节为
「SEtP」。如果已经显示为 「「SEtP」，则无需此操作。
6. 请按 1 次模式键。
7. 请按箭头键将设定值调节为 「-4P」。
8. 持续按模式键 3 秒左右，设定就此完成。
9. 请先关闭传感器放大器的盖板，然后再安装 MFU-65。（参考 「4.2 安装 / 拆除 MFU-
6 5 」。）
01MEC-0337b
12
01MEC-0338Sc
㗙
MODEᣝ䬂(3)
01MEC-0340J
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 9. 调整
AIMEX IIS 机械手册 387
9.3 真空传感器
1. 真空传感器配置在主开关旁边。真空传感器在 2 个传感器的上侧。
备注 )关于传感器的安装位置请参考 「3.2 基座传感器」
2. 持续按 「S」按钮 5 秒以上显示出 「LoC」。变换显示出 「F 0」、「LoC」。
3. 按箭头键中的任意一个显示出 「UnL」，再按 「s」键。解除锁定。
4. 持续按 「s」键 2 秒以上后，显示出 「F 0」。
5. 当显示屏下侧的单位显示不是 「kPa」时，按下 「s」键，用箭头键显示出 「PA」后按
下 「s」键，单位显示已经是 「kPa」时不需要此操作。
备注 )设定单位时用箭头键切换 「PA」和 「*PA」, 在此，「*PA」的 「*」表示记号已经显示
的意思。
6. 从 「F 0」的状态按下箭头键后显示 「F 1」，请按下 「s」键，交替显示 「oU1」和
「HYS」。
7. 请按 「s」键。交替显示 「lot」和 「1_P」。
8. 请按 「s」键。显示出 「P_1」，请用箭头键设定为 「-59.0」。
9. 请按 「s」键。显示出 「H_1」，请用箭头键设定为 「0.000」。
10.请按 「s」键。交替显示 「Co1」和 「SoG」。
11.请按 「s」键。显示出 「F_1」。
12.请按 「s」键 2 秒以上，显示出当前的压力值。
13.请按 「s」键 5 秒钟，交替显示 「F 0」和 「UnL」。
14.按箭头键中的任意一个显示出 「Loc」后，请按 「s」键。锁定设定。
