6. 更换消耗品 MEC-AIMEX2S-011S0

236 AIMEX IIS 机械手册

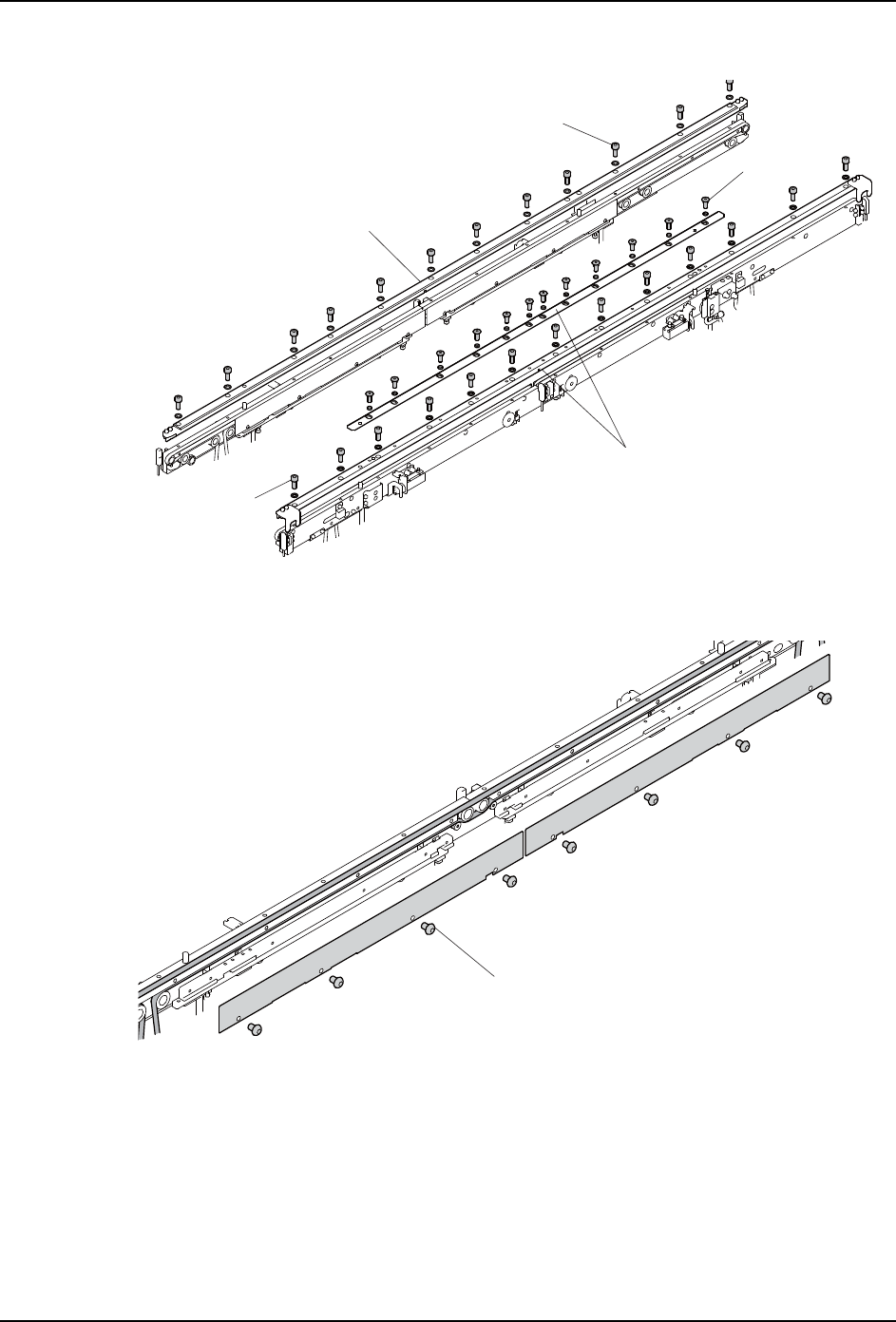

16.请拆除电路板导轨。

17.请拆除夹板后再更换皮带。更换后请调节皮带张力。( 请参考「5.10.12 检查搬运轨道

皮带张力」。)

18.请将夹板和电路板导轨装回原处。

30MEC-0559-Sa

3.92 Nm

1.0 Nm

䖞䚉ૂ

䖞䚉ૂ

30MEC-0560-a

0.88 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 237

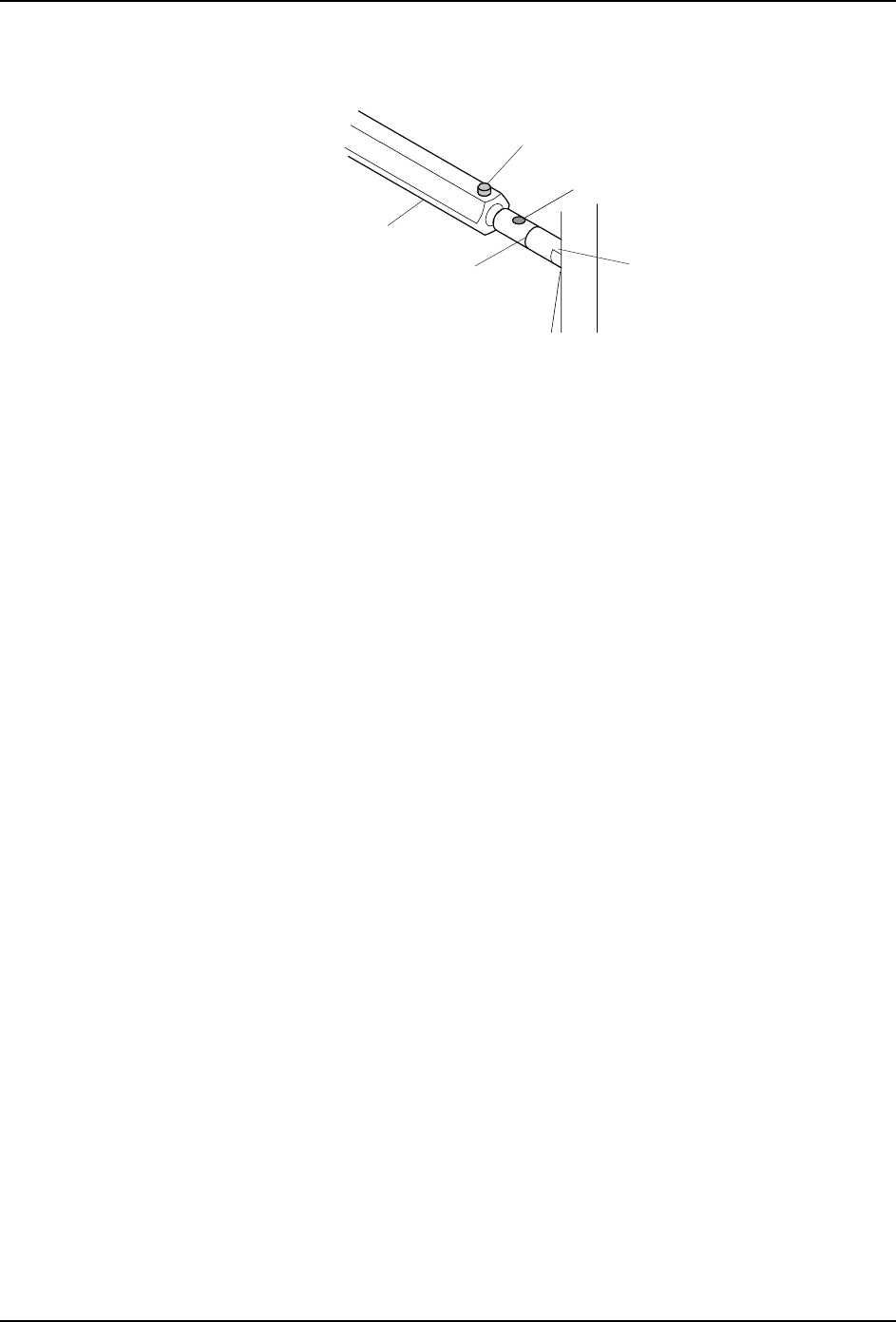

19.请先将前、后端轴轴孔和六角轴定位螺栓对齐，然后将六角轴插入前轴直到碰到定位线

为止，最后拧紧前后 2 根定位螺栓。

20.请打开主电源开关，接通机器电源。

21.请关闭正面门并安装 MFU-65。（详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

皮带更换完毕后的确认作业

22.请确认电路板搬运是否顺畅。请通过任意一个 Job 完成生产准备。

23.搬运轨完成调幅后请拆除 MFU-65。接着请按紧急停止按钮再打开正面门

24.请通过 Job 中设定的电路板确认以下事项。

·请确认前后工序衔接过程中电路板是否会被钩住。

·请确认将电路板靠在 AMIEX-2S 搬运轨道的同一导轨两端、中央时，间隙是否一

致。

备注 )关于间隙设定请通过附加软件中的「装置功能设定」中的「电路板搬运设定」进行查

看。

25.如果电路板和导轨之间的间隙有差异或者和设定值之间存在差异，则请拧松固定电路板

导轨的螺栓并调节间隙，使之最终符合要求。

26.如果电路板搬运顺畅就结束作业。

ᇐփ㷰ѓ

ޣ䀈䖪

䖪

30MEC-0087-Sa

䖪Ⲻᆊ

ᇐփ㓵

1.2 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

6. 更换消耗品 MEC-AIMEX2S-011S0

238 AIMEX IIS 机械手册

6.3 更换搬运轨道皮带清洁器

6.3.1 更换时期

电路板搬运出现异常

6.3.2 更换方法

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

2. 请关闭主电源开关。

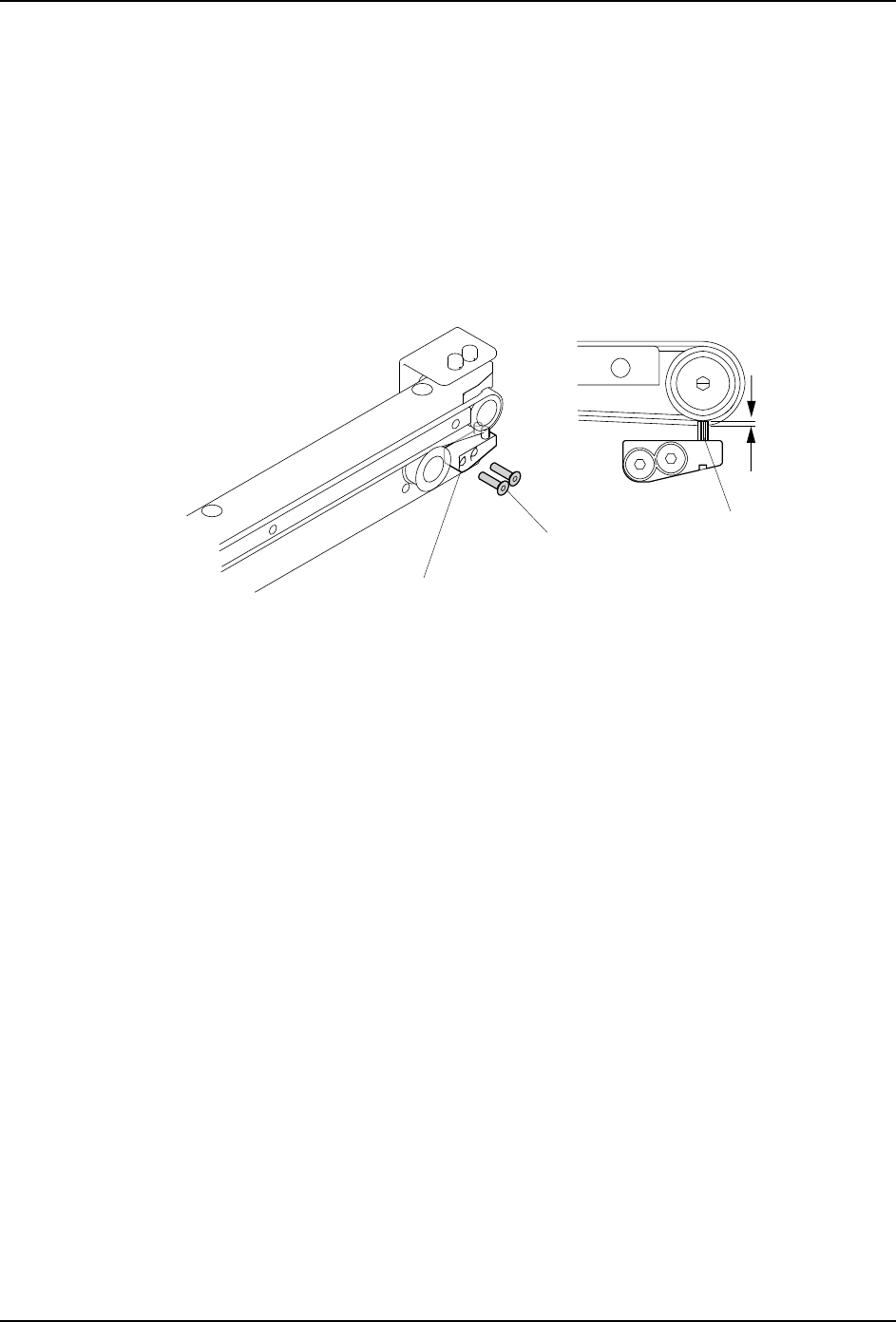

3. 请更换每条轨道两端的清洁器。安装时请确保清洁刷前端约 1.0mm 顶住搬运轨道皮带。

4. 请打开主电源开关，接通机器电源。

5. 请关闭正面门并安装 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

㑺PP

㶎ϱ

㋻೎ᡁⶽ

1P

Ⲃᏺ⏙⋕఼

೒ো˖0*.&$

0(&6

⏙⋕ࠋ
