4. 基本操作 MEC-AIMEX2S-011S0 78 AIMEX IIS 机械手册 4.3.2 安装方法 1. 请确认吸嘴置放台和吸嘴更换器之间的接触面是否清洁。如粘有异物请用布擦干净。 2. 请先向前扳拉杆，然后将吸嘴置放台后端插入吸嘴更换器中，最后下压置放台前端即完成安装操作。 3. 请将手柄拨回原位。 4. 请确认吸嘴置放台是否已正确安装在吸嘴更换器上。 5. 如果吸嘴置放台的基准定位点（2 处）带有污垢，则请用…

MEC-AIMEX2S-011S0 4. 基本操作

AIMEX IIS 机械手册 77

4.3 拆除 / 安装吸嘴置放台

这个章节主要说明维修保养和换线时如何安装 / 拆除吸嘴置放台。因为每个工作头都有相应

的吸嘴置放台，所以更换贴装工作头时请将吸嘴置放台也换成相应的类型。

4.3.1 拆除方法

1. 请使机器 ( 模组 ) 停止运转并调到 START 等待状态。

2. 请按操作面板上的 MANUAL 按钮，切换到手动模式指令画面。

3. 为了拆除吸嘴置放台，请执行单元更换指令中的吸嘴更换指令。

4. 请按照操作画面的指示拆除 MFU-65。（详细参考「4.2 安装 / 拆除 MFU-65」）

备注 )机器上装有料盘单元 -LTW 时会显示拆除指示画面。此时，请按画面指示拆除料盘单元

-LTW。

5. 请打开正面门。

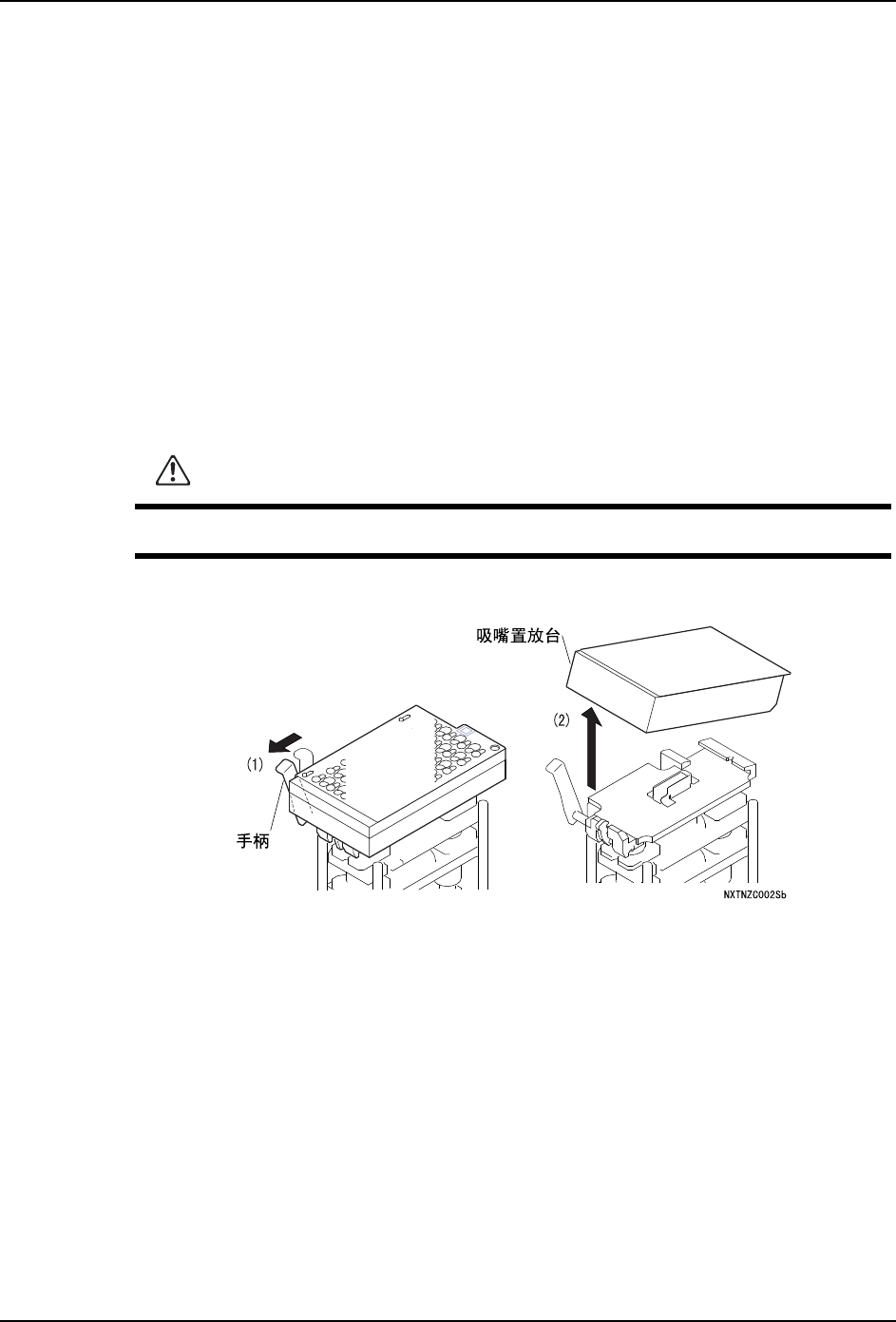

6. 先向前扳吸嘴置放台左侧的拉杆，然后上提吸嘴置放台前端部分即完成拆卸。

注意

打开正面门时请向上完全撑起。如果只抬到一半高度就停下，则有掉下来的危险。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

4. 基本操作 MEC-AIMEX2S-011S0

78 AIMEX IIS 机械手册

4.3.2 安装方法

1. 请确认吸嘴置放台和吸嘴更换器之间的接触面是否清洁。如粘有异物请用布擦干净。

2. 请先向前扳拉杆，然后将吸嘴置放台后端插入吸嘴更换器中，最后下压置放台前端即完

成安装操作。

3. 请将手柄拨回原位。

4. 请确认吸嘴置放台是否已正确安装在吸嘴更换器上。

5. 如果吸嘴置放台的基准定位点（2 处）带有污垢，则请用布擦干净。

6. 关闭正面门。

7. 请安装 MFU-65。（详细参考「4.2 安装 / 拆除 MFU-65」）

注意

安装吸嘴置放台时请注意不要夹到手指。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 4. 基本操作

AIMEX IIS 机械手册 79

4.4 拆除 / 安装支撑板

这个章节主要说明在以下情况下如何拆除 / 安装搬运轨道支撑板。

·维修保养搬运轨道时。

·双轨生产时需更换为用于靠前生产的支撑板时。

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养操作时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性

标尺带伤痕而出错并导致无法生产时请及时更换。

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ
