6. 更换消耗品 MEC-AIMEX2S-011S0
244 AIMEX IIS 机械手册
更换方法
备注 )
关于背景帽的更换方法，请参考
" 7.17 更换带元件侧面识别功能型工作头的背景帽 "
1. 请撕掉贴在背景帽上的特殊胶带和透明胶带。

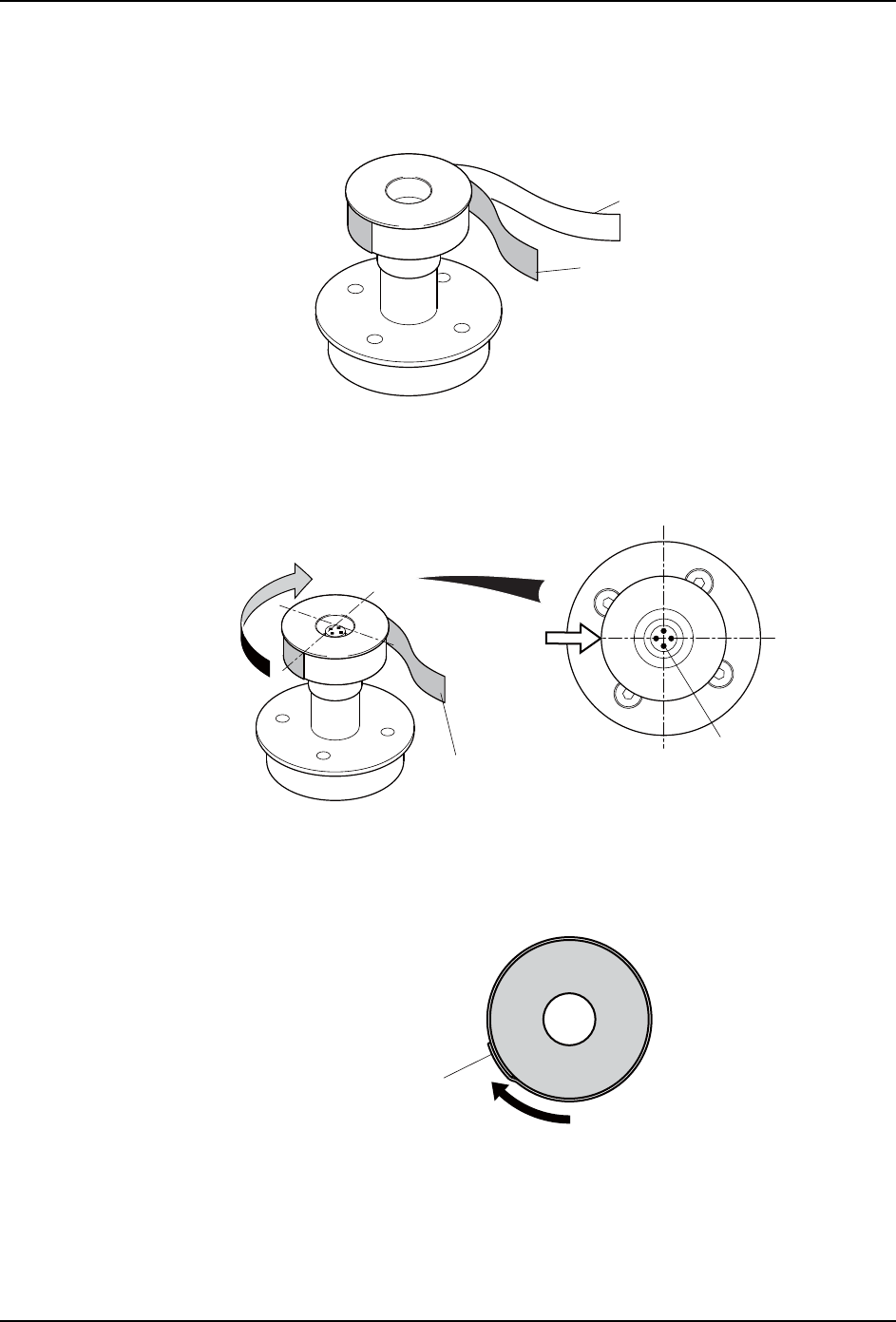

2. 请将新胶带贴到背景帽上。
a. H12HSQ 的时候没有长孔。确认中央的 4 点的定位点位置，将贴纸的一端向此方向开
始粘贴。
备注 )
1.请按顺时针方向卷曲贴纸。
2.请注意贴纸的下面不要有气泡和异物。
3.卷曲完成后，请把贴纸重叠后粘贴。
01NST-0201S
⬙纸
㏱᫂⬙纸
01NST-0902S
⬙
纸
标记
௕
这个位置
ᘙጞ⢓
贴
01NST-0213S
重叠粘贴
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 245

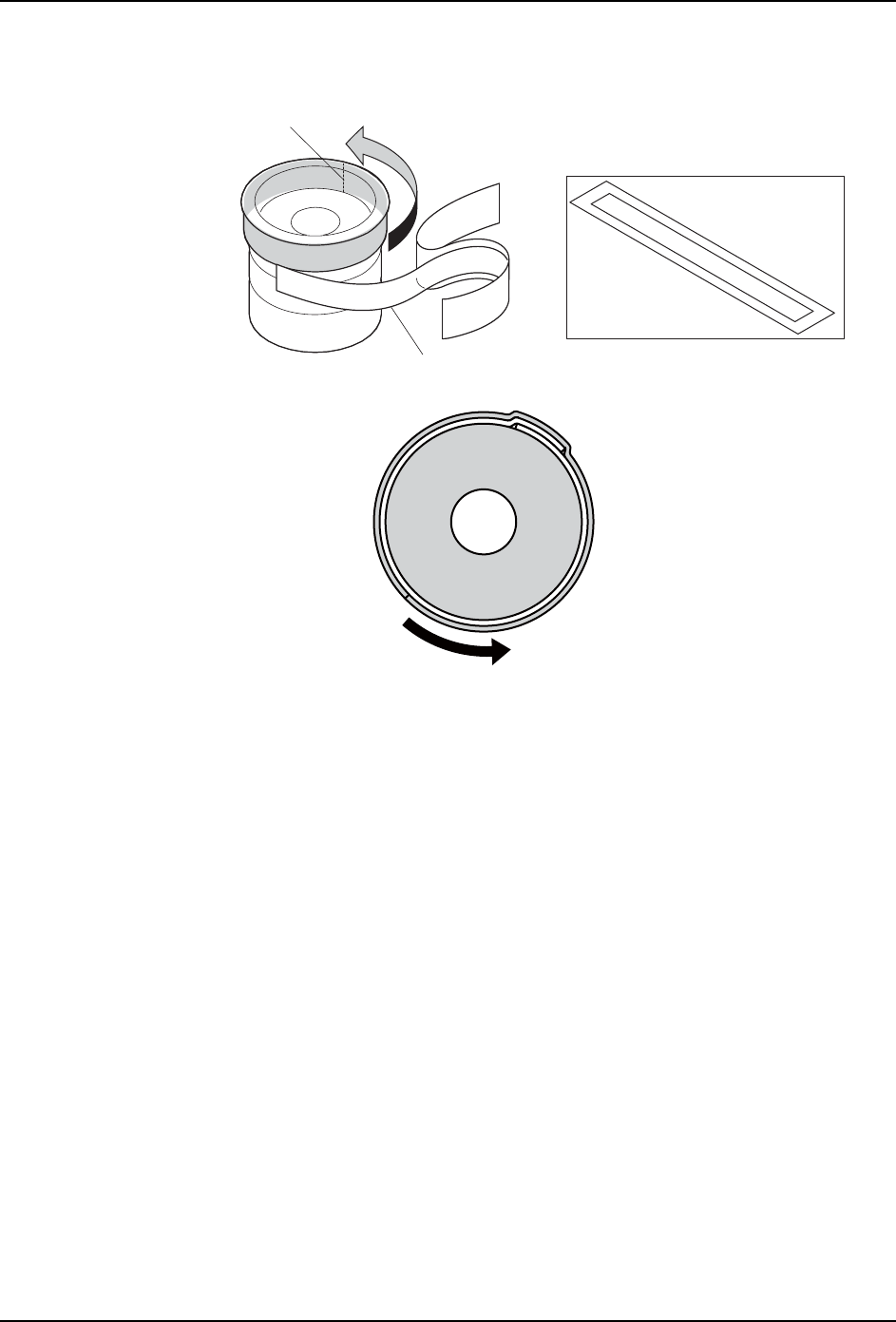

3. 请将透明胶带贴到背景帽上。请以特殊胶带起始端对面的一点作为透明胶带的起始端。
另外，这个点必须落在上述定位点所连成的直线上。
备注 )请注意透明贴纸的下面不要有气泡和异物
01NST-0212S
透明贴纸
贴纸的开始端
01NST-0214aS
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
246 AIMEX IIS 机械手册
6.6.3 H08MQ 工作头的时候
贴纸的种类
使用的贴纸如下所示。更换时还需要透明贴纸，请一起准备。
更换方法
备注 )
关于背景帽的更换方法，请参考
" 7.17 更换带元件侧面识别功能型工作头的背景帽 "
1. 请撕掉贴在背景帽上的特殊胶带和透明胶带。

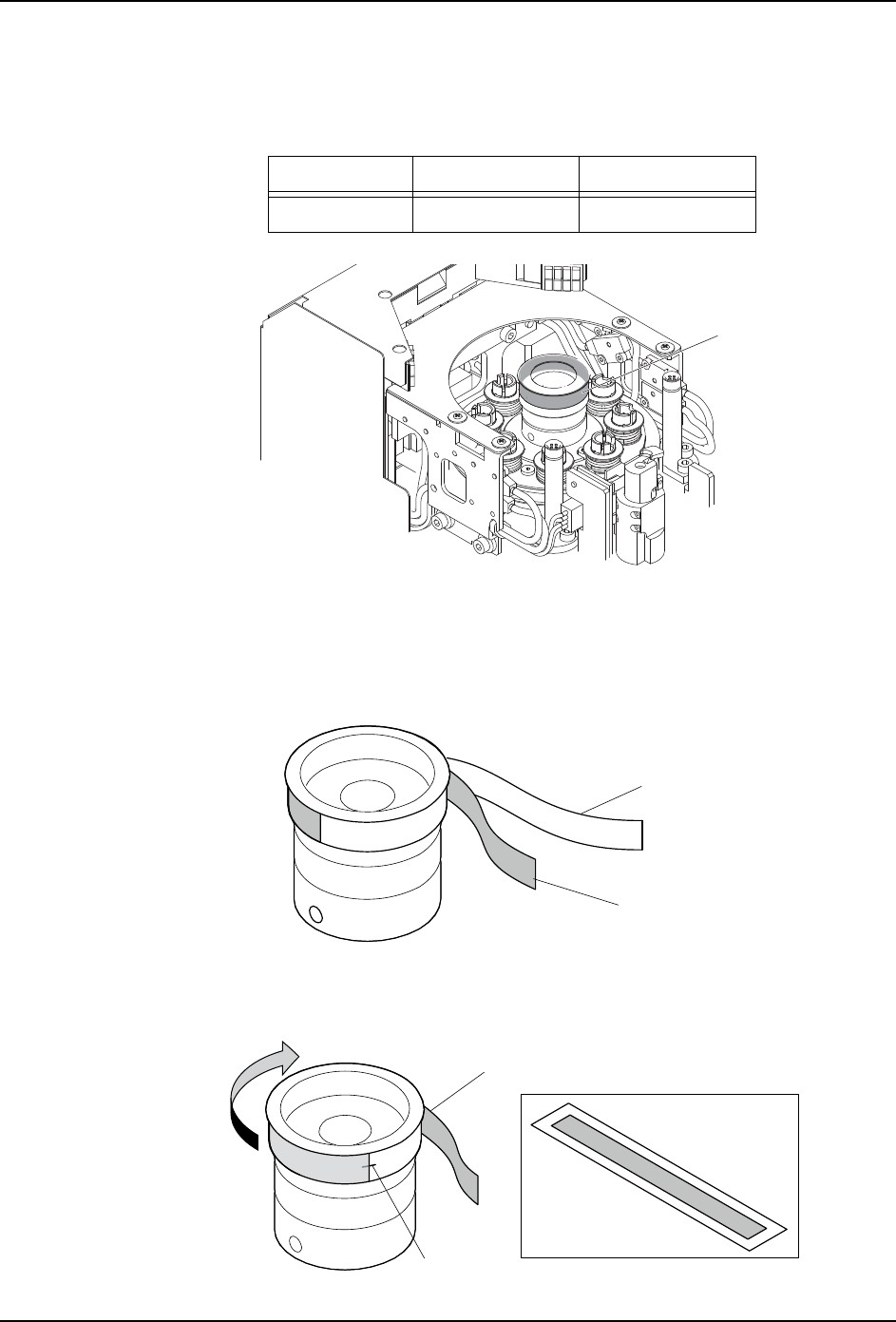

2. 请将新胶带贴到背景帽上。背景帽上标有一道横线。请将背景帽上的横线的中心点作为
特殊胶带的粘贴起始位置。
贴纸 透明贴纸
H08MQ PS0417* PS0418*
01MEC-1852-S
䍪㓮
01NST-1104S
贴纸
透明贴纸
01NST-1105S
贴纸
标记
UeD08VDL
UeD08VDL
