5. 保养 MEC-AIMEX2S-011S0
206 AIMEX IIS 机械手册
5.11.2 清洁混合校正定位点和治具元件
请在执行混合校正之前进行清洁。
备注 )拆除治具元件时，请使用塑料制软的小钳子等，注意不要损伤治具元件和收存部。
清洁方法
1. 请从机器上拆下 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请关闭主电源开关并打开正面门。
备注 )如果是双机械手模组，混合校正平台分别位于轨道 1 的基准轨和轨道 2 的从属轨。
3. 请用棉签擦去 4 个混合校正平台的定位点上粘附的灰尘和污垢。
注意 )擦拭时请不要使用水和溶剂；同时请不要划伤定位点。
4. 请用棉签擦去混合校正平台上的治具元件表面的灰尘和污垢。
注意 )擦拭时请不要使用水和溶剂；同时请不要划伤治具元件。
⏋ড়᷵ℷ
ᑇৄ
⊏݋ܗӊ
$$6$
⊏݋ܗӊ
**$-
ᅮԡ⚍໘
0(&6
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 207
5.11.3 清洁吸嘴
请以吸取次数达到 150,000 次为大致的清洁基准。清洁时请区别对待一般吸嘴（无橡胶套）
和带橡胶套吸嘴。
请在作业后保管吸嘴时，保管在湿度 30％以下的环境。
〈一般吸嘴〉

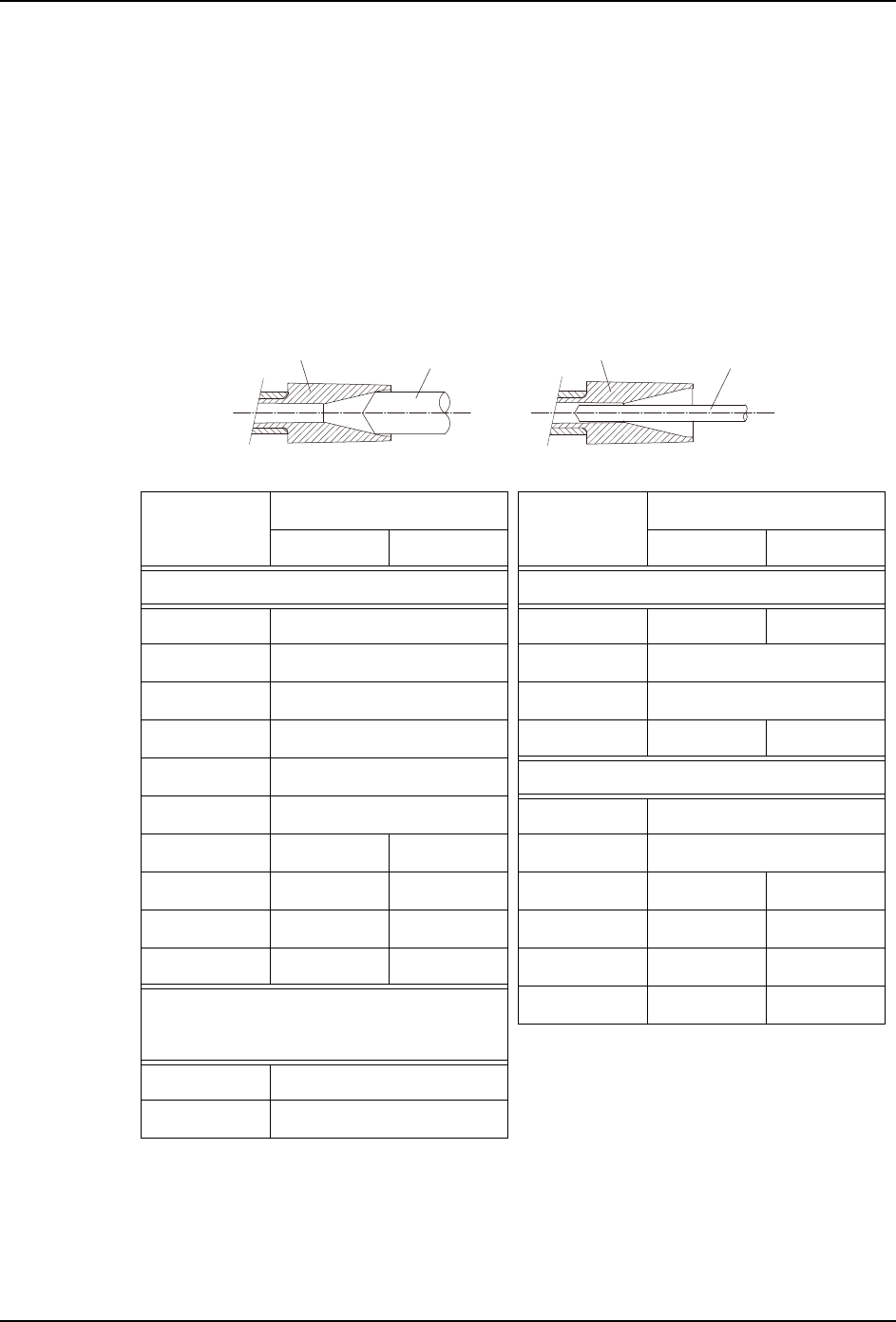

根据吸嘴尺寸使用相应清洁通条
有些型号的吸嘴前端和后端的内径不同。请参考下表选择合适的通条。请避免因使用不合适
的通条而弄坏吸嘴。
吸嘴直径 通条直径 吸嘴直径 通条直径
( 上面刻印 ) 吸嘴前端 吸嘴后端 ( 上面刻印 ) 吸嘴前端 吸嘴后端
〈H12HS/H12HSQ/V12〉 〈H01/H02/H02F〉
φ0.3 ( 推荐用超声波清洗 ) φ1.0 φ0.6 φ0.35
φ0.35 ( 推荐用超声波清洗 ) φ1.3 φ0.9
φ0.4 φ0.16 φ1.8 φ0.9
φ0.5 φ0.16 φ2.5 φ1.9 φ1.35
φ0.7 φ0.35 〈H08M/H08MQ〉
φ0.8 φ0.35 φ0.4 φ0.16
φ1.0 φ0.6 φ0.35 φ0.7 φ0.35
φ1.3 φ0.9 φ0.6 φ1.0 φ0.6 φ0.35
φ1.8 φ0.9 φ0.6 φ1.3 φ0.9 φ0.6
φ2.5 φ1.9 φ0.6 φ1.8 φ0.9 φ0.6
Wide range 吸嘴 φ2.5 φ1.9 φ0.6
<H12HS/H12HSQ/V12>
S ( 推荐用超声波清洗 )
M ( 推荐用超声波清洗 )
੮౪
䙐ᶗ
੮౪
䙐ᶗ
NXTNZC047-S
␻ᢡ੮౪ࢃㄥ䜞࠼ᰬ ␻ᢡ੮౪䠂䶘ᰬ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
208 AIMEX IIS 机械手册
清洁方法
1. 从吸嘴置放台内取出吸嘴。
2. 请正确拿捏吸嘴，然使用与吸嘴匹配的通条 (AMPJ8100 或者 AA4XY01) 除去吸嘴前端以
及后端的污垢。如果是用于 H01/H02/H02F 型工作头的直径为 φ1.0 的吸嘴则请拆分后
再清洁。
注意 )清洁时请正确拿捏吸嘴。请将吸嘴前端部分 （陶瓷部分）拉出后再清洁。如果拿捏法
兰盘，则会使吸嘴前端部分承受额外压力从而可能造成吸嘴破损。
3. 请先用沾有清洗液 （乙醇酒精、异丙醇酒精）的棉签擦去二维码表面的污垢，然后用气
枪等除去残留在二维码上的清洗液。
4. 请确认吸管是否上下活动自如。
a. 如果是 H12HS、H12HSQ、V12 工作头，则请先用推拉力计抵住吸嘴前端，然后在用力
不超过 20gf 的情况下检查吸嘴是否活动自如。
b. 如果是 H01、H02、H02F 工作头吸嘴，则请确认法兰盘面是否带有伤痕、变形、毛刺
等。
注意 )因为吸管上下移动不自如就会影响生产，所以请避免使用此类吸嘴。
5. 将吸嘴安装到吸嘴置放台上时请先将吸管推入吸嘴尾部。
另外如果 H01/H02/H02F 型工作头吸嘴的法兰盘表面沾有油污，则请擦去。
备注 )用于 0603 元件的吸嘴清洁治具 （AA4XY01）的通针非常细。发生破损时可以单独更换
通针。请参考下表购买并更换通针。
ℷ⹂ⱘᣓ⊩
䫭䇃ⱘᣓ⊩
㧨
*਌ఈᎹ԰༈
ޔǾ
਌ఈⱘᚙމϟ
㧪
ᔍㇻ
ㅵᄤ
䫔
㧻
ൟ೜
⊩݄Ⲭ
ᢚ䰸㧻ൟ೜ޔᢨ䰸䫔䖯ߚ㾷
1;71=&6
⏙ᠿ䗮ᴵ
$:3-
ㅵᄤϟ䰡
ㅵᄤᔍߎᴹ
ℷ⹂䫭䇃
1;71=&6
਌ఈ㕂ᬒৄ
