MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 213 φ3.7 以上的吸嘴过滤器的更换方法 备注 )插图中的吸嘴的尺寸为 φ3.7 和 φ15.0G。 虽然吸嘴前端的形状会因吸嘴尺寸的不同以 及有无橡胶而发生变化，但是过滤器的更换方法都相同。 1. 请用过滤 器拆卸治具 (PM 0GLZ**) 从吸 嘴头前端取出过滤器。 2. 请将新过滤器放入吸嘴头前端。 3. 请用和过 滤器相匹配的安装治 具 (AB1…
5. 保养 MEC-AIMEX2S-011S0
212 AIMEX IIS 机械手册
< 过滤器的更换方法 >
φ2.5 以下尺寸和 φ3.7 以上尺寸吸嘴的过滤器更换方法不同。请根据吸嘴尺寸选择合适的
作业方法。
备注 )无论是带橡胶的吸嘴还是 MELF 吸嘴，过滤器的更换方法都一样。
φ2.5 以下的吸嘴过滤器的更换方法
1. 请用过滤器拆卸治具 (PM0GLZ**) 从吸嘴尾部取出过滤器。
2. 请将新过滤器放入吸嘴尾部入口处。
3. 请用过滤器安装治具 (AB164**) 头 -[φ3.7,φ5,φ5G] 将过滤器推入吸嘴内的指定位
置。
01NST-1772
01NST-1773
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
㧼㨞㨑ޓ㧿㨑
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 213
φ3.7 以上的吸嘴过滤器的更换方法
备注 )插图中的吸嘴的尺寸为 φ3.7 和 φ15.0G。虽然吸嘴前端的形状会因吸嘴尺寸的不同以
及有无橡胶而发生变化，但是过滤器的更换方法都相同。
1. 请用过滤器拆卸治具 (PM0GLZ**) 从吸嘴头前端取出过滤器。
2. 请将新过滤器放入吸嘴头前端。
3. 请用和过滤器相匹配的安装治具 (AB164**) 头将过滤器推到规定位置。
备注 )安装治具头的使用情况如下； φ7.0，φ10.0，φ7G，φ10.0G 吸嘴使用 [φ7 ～ ,φ7G
～ ] 安装头，φ3.7G 吸嘴使用 [φ3.7G] 安装头，其他吸嘴使用 [φ3.7,φ5,φ5G] 安
装头。
01NST-1774
Ǿ
Ǿ)
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
01NST-1775
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
214 AIMEX IIS 机械手册
5.11.5 V12 工作头的元件相机镜头的清扫
发生影像处理错误后 , 如果清洁反光镜后还是没有改善的话 , 请清扫镜头。
方法
1. 请拆除工作头。关于详细内容，请参考 「4.1 拆卸 / 安装工作头」。

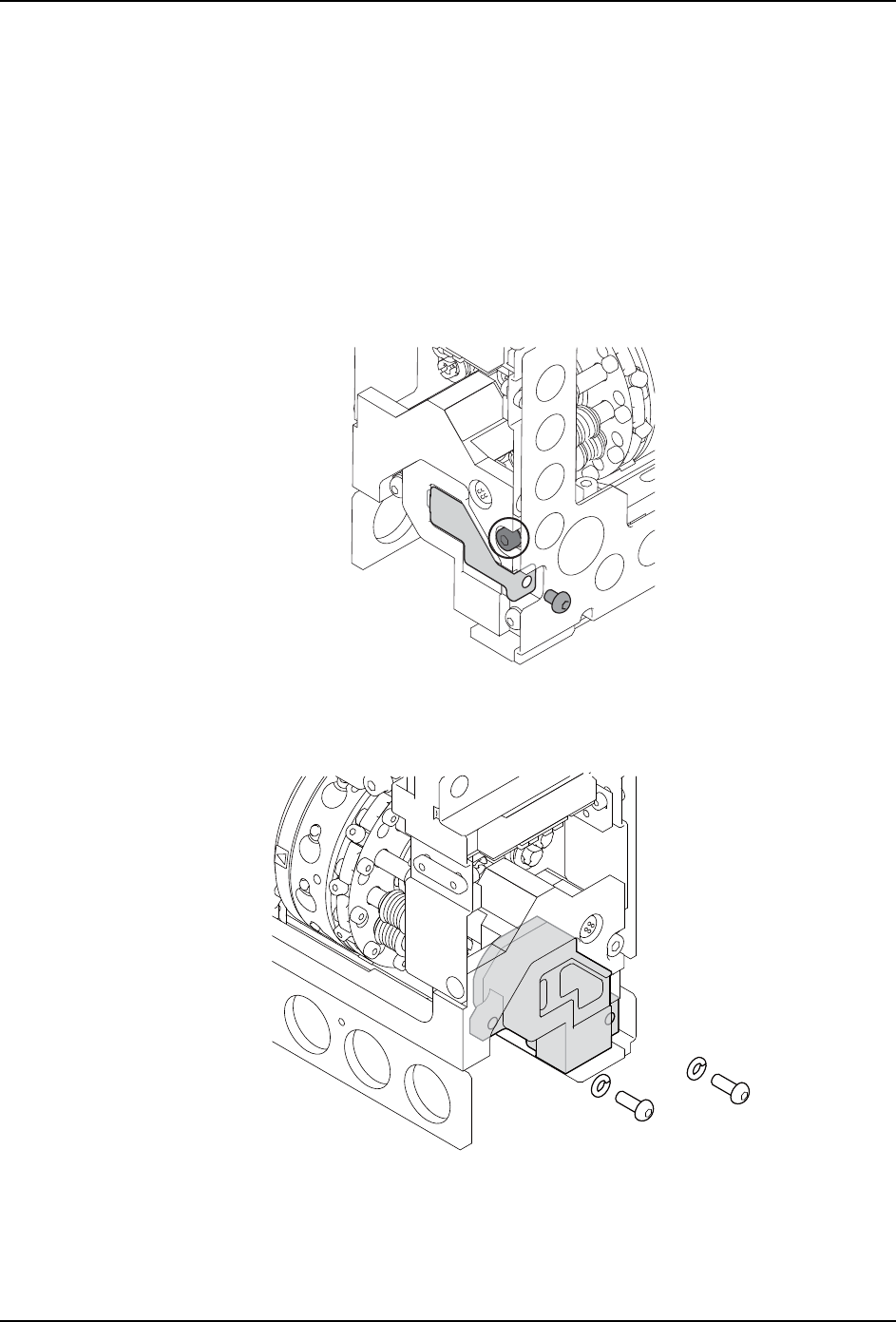

2. 请拆除螺丝 (M3×4)，拆除镜面盒下侧的盖板。
备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中
盖板上的螺栓。如果部遵守这些规定时，有可能影响到贴装精度。
备注 )拆除盖板时 , 贴装过程中掉落的元件有可能会从里面掉出来。
3. 请拆除固定反光镜盒的 2 根螺栓。
4. 请移动反光镜盒直到能看到元件相机镜头为止。
01NST-0861b
01MEC-1286a
0.88 Nm
