MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 209 〈带橡胶套吸嘴〉 对象吸嘴 备注 )用于 OF 型工作头和用于 H01， H02 型工作头的尺寸相同， G04 型工作头只能对应直径为 φ2.5G ～ φ10.0G 的带管形橡胶套型吸嘴。 清洁方法 1. 请从吸嘴置放台中取出吸嘴。 2. 请用气枪除去吸嘴内、外侧的灰 尘。 3. 请用浸过清洗液 ( 乙醇酒精、异丙醇酒精 ) 的布头或棉签轻轻擦拭吸嘴的…

100%1 / 413
5. 保养 MEC-AIMEX2S-011S0
208 AIMEX IIS 机械手册
清洁方法

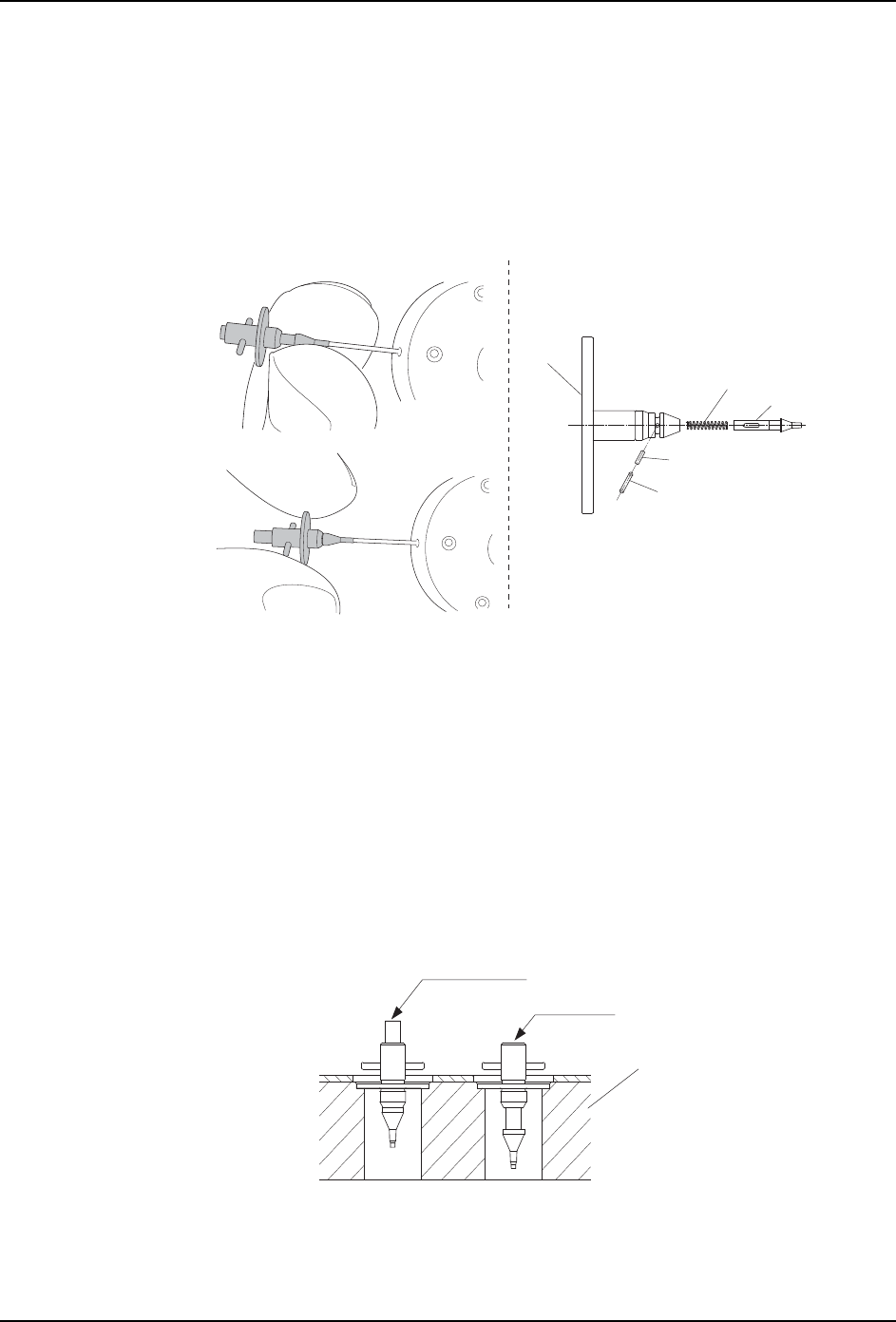

1. 从吸嘴置放台内取出吸嘴。
2. 请正确拿捏吸嘴，然使用与吸嘴匹配的通条 (AMPJ8100 或者 AA4XY01) 除去吸嘴前端以
及后端的污垢。如果是用于 H01/H02/H02F 型工作头的直径为 φ1.0 的吸嘴则请拆分后
再清洁。
注意 )清洁时请正确拿捏吸嘴。请将吸嘴前端部分 （陶瓷部分）拉出后再清洁。如果拿捏法
兰盘，则会使吸嘴前端部分承受额外压力从而可能造成吸嘴破损。
3. 请先用沾有清洗液 （乙醇酒精、异丙醇酒精）的棉签擦去二维码表面的污垢，然后用气
枪等除去残留在二维码上的清洗液。
4. 请确认吸管是否上下活动自如。
a. 如果是 H12HS、H12HSQ、V12 工作头，则请先用推拉力计抵住吸嘴前端，然后在用力
不超过 20gf 的情况下检查吸嘴是否活动自如。
b. 如果是 H01、H02、H02F 工作头吸嘴，则请确认法兰盘面是否带有伤痕、变形、毛刺
等。
注意 )因为吸管上下移动不自如就会影响生产，所以请避免使用此类吸嘴。
5. 将吸嘴安装到吸嘴置放台上时请先将吸管推入吸嘴尾部。
另外如果 H01/H02/H02F 型工作头吸嘴的法兰盘表面沾有油污，则请擦去。
备注 )用于 0603 元件的吸嘴清洁治具 （AA4XY01）的通针非常细。发生破损时可以单独更换
通针。请参考下表购买并更换通针。
ℷ⹂ⱘᣓ⊩
䫭䇃ⱘᣓ⊩
㧨
*਌ఈᎹ԰༈
ޔǾ
਌ఈⱘᚙމϟ
㧪
ᔍㇻ
ㅵᄤ
䫔
㧻
ൟ೜
⊩݄Ⲭ
ᢚ䰸㧻ൟ೜ޔᢨ䰸䫔䖯ߚ㾷
1;71=&6
⏙ᠿ䗮ᴵ
$:3-
ㅵᄤϟ䰡
ㅵᄤᔍߎᴹ
ℷ⹂䫭䇃
1;71=&6
਌ఈ㕂ᬒৄ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 209
〈带橡胶套吸嘴〉
对象吸嘴

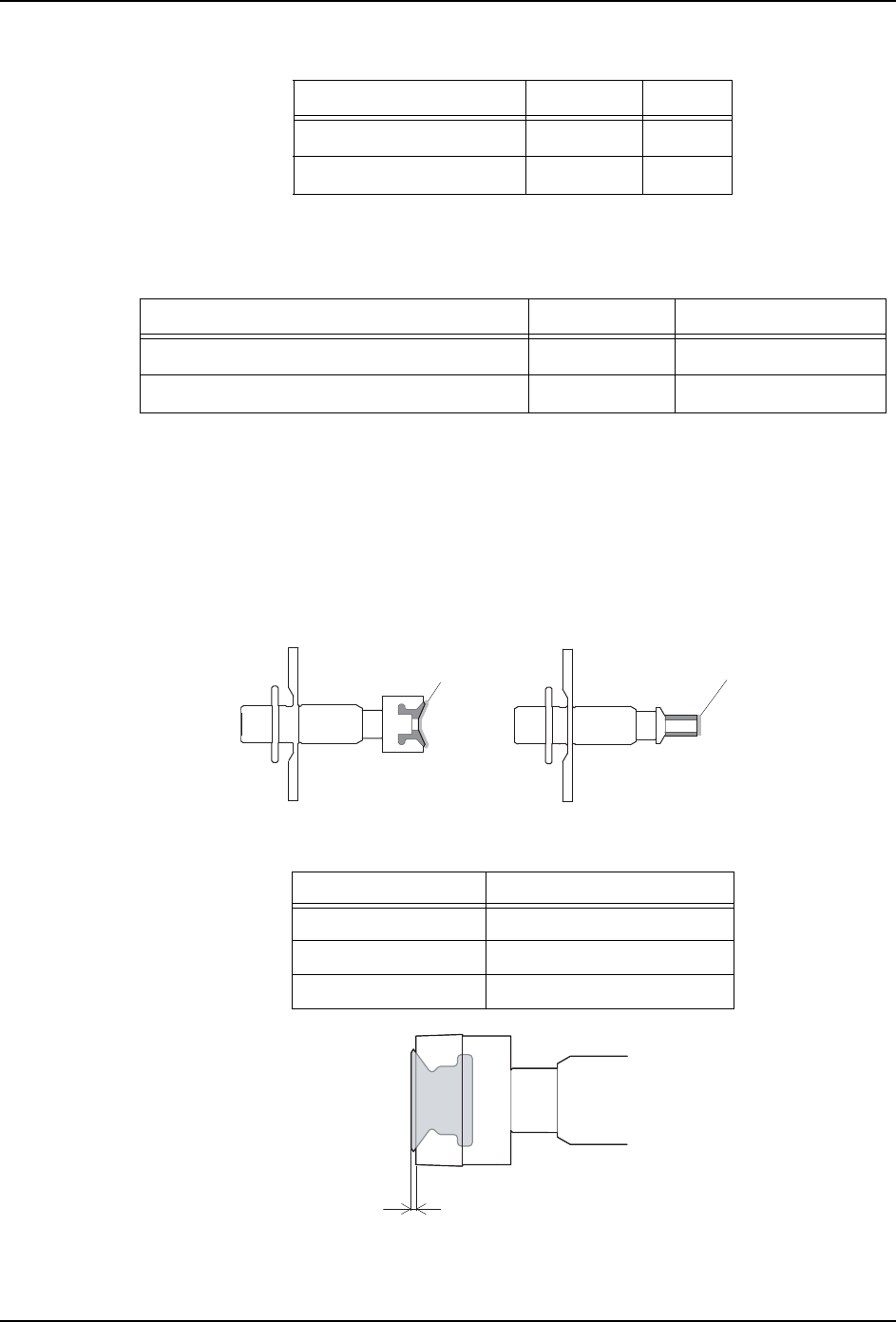

备注 )用于 OF 型工作头和用于 H01，H02 型工作头的尺寸相同，G04 型工作头只能对应直径为
φ2.5G ～ φ10.0G 的带管形橡胶套型吸嘴。
清洁方法
1. 请从吸嘴置放台中取出吸嘴。
2. 请用气枪除去吸嘴内、外侧的灰尘。
3. 请用浸过清洗液 ( 乙醇酒精、异丙醇酒精 ) 的布头或棉签轻轻擦拭吸嘴的橡胶套端面。
4. 请确认橡胶套是否安装正确。橡胶套超出吸嘴头的距离必须控制在下表的范围内。如果
超出范围，则请用手指将橡胶套推入吸嘴头。
吸嘴直径 （对象元件） 图号 名称
φ0.4 （用于 0603） PB75690 通针
φ0.7 （用于 1005） PB75700 通针
工作头种类 带管形橡胶套 带垫圈形橡胶套
H01、H02、H02F、H08M、H08MQ 工作头 φ2.5G φ3.7G ～ φ20.0G
H12HS、H12HSQ、V12 工作头 φ2.5G φ3.7G、φ5.0G
吸嘴 超出距离
φ3.7G ～ φ7.0G 0.05mm ～ 0.25mm
φ10.0G 0.10mm ～ 0.30mm
φ15.0G 0.10mm ～ 0.40mm
01MEC-0933S
‵㛊ッ䴶
ൿ೜ᔶ
⦃ᔶ
‵㛊ッ䴶
01MEC-1179S
䏇ߎ䞣
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
210 AIMEX IIS 机械手册

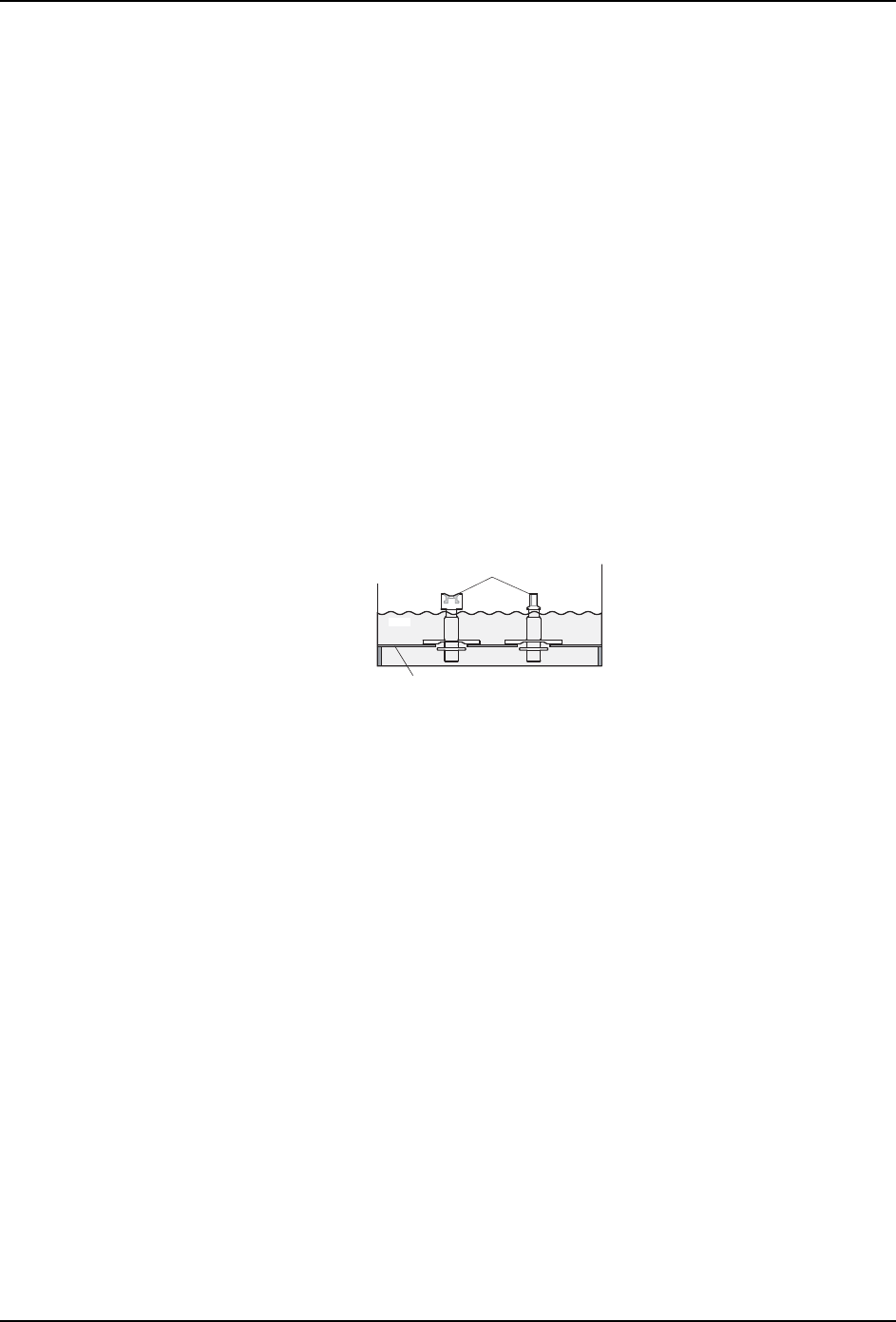

〈关于使用超声波清洗器〉
用超声波清洗器清洗吸嘴时请遵守以下事项。
·清洁器:在60W以上，眼镜、贵金属用的物品(推荐60W以上100W以下的物品)
备注 )如果输出太大时，可能损坏吸嘴。
·清洗液 : 以乙醇酒精、异丙醇酒精为主要成分的清洗液
·清洗时间:约15分钟
·吸嘴上贴有二维码标签时禁止使用超声波清洗器，但如果是激光刻写的二维码则
允许使用。
·如果是初次使用清洗器，则请事先用 1 ～ 2 个吸嘴进行试验，以便确认是否影响
吸嘴的涂料。
·洗净后请立即用气枪除去吸嘴上的残留清洗液。另外，请严格确认清洗液是否受
污染以防止吸嘴被二次污染。
·清洗带橡胶套型吸嘴时请不要将橡胶套浸到洗净液 （包括水）中。因为可能造成
橡胶老化而影响生产。清洗时请使带橡胶套的前端部份露在洗净液外，摆放吸嘴
时请确保不会因振动而倒掉。
