MEC-AIMEX2S-011S0 8. 对应各种功能的准备工作 AIMEX IIS 机械手册 363 6. 请安装左侧型废料带输送槽。注意 )左侧型废料带输送槽的输送槽和固定支架部位事先已调教完毕，因此请不要拧松螺栓或螺丝。 a. 请将输送槽左侧套在输送槽固定支架的定位销上。 b. 请用 2 根螺栓将输送槽右侧支架固定在基座上。 c. 请用 2 根螺丝将输送槽左侧固定在输送槽固定支架上。 7. 请用 2 根螺栓安装输送槽…

8. 对应各种功能的准备工作 MEC-AIMEX2S-011S0

362 AIMEX IIS 机械手册

备注 )请不要用手捏住输送槽开口部位，以免引起变形。

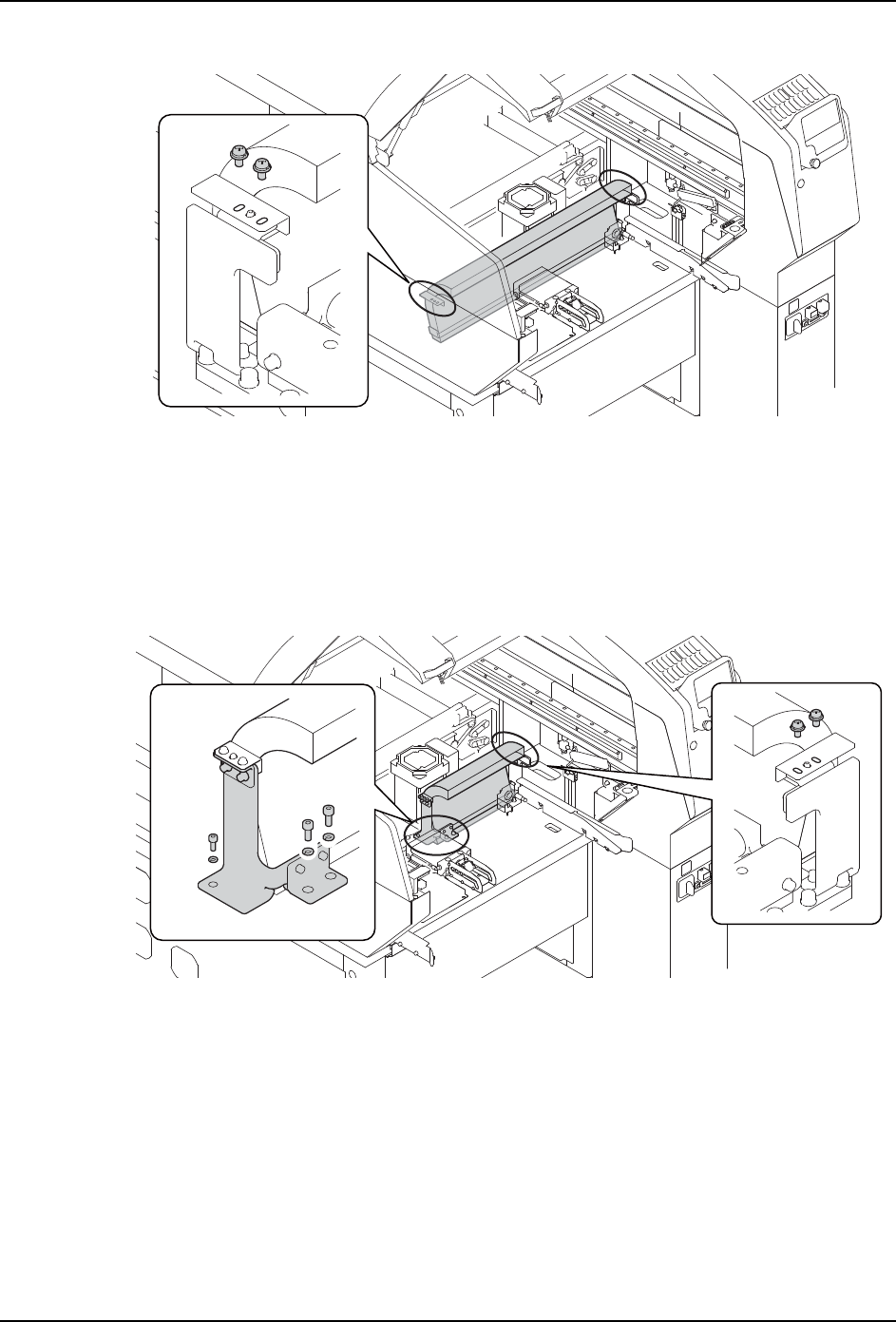

5. 请安装右侧型废料带输送槽。

注意 )右侧型废料带输送槽的输送槽和固定支架部位事先已调教完毕，因此请不要拧松螺栓

或螺丝。

a. 请将输送槽右侧套在输送槽固定支架的定位销上。

b. 请用 3 根螺栓将输送槽左侧支架固定在基座上。

c. 请用 2 根螺丝将输送槽右侧固定在输送槽固定支架上。

30MEC-0601

0(&6D

䗉䘷″

᭥ᷬ

1.96 Nm

9.31 Nm

1.65 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 8. 对应各种功能的准备工作

AIMEX IIS 机械手册 363

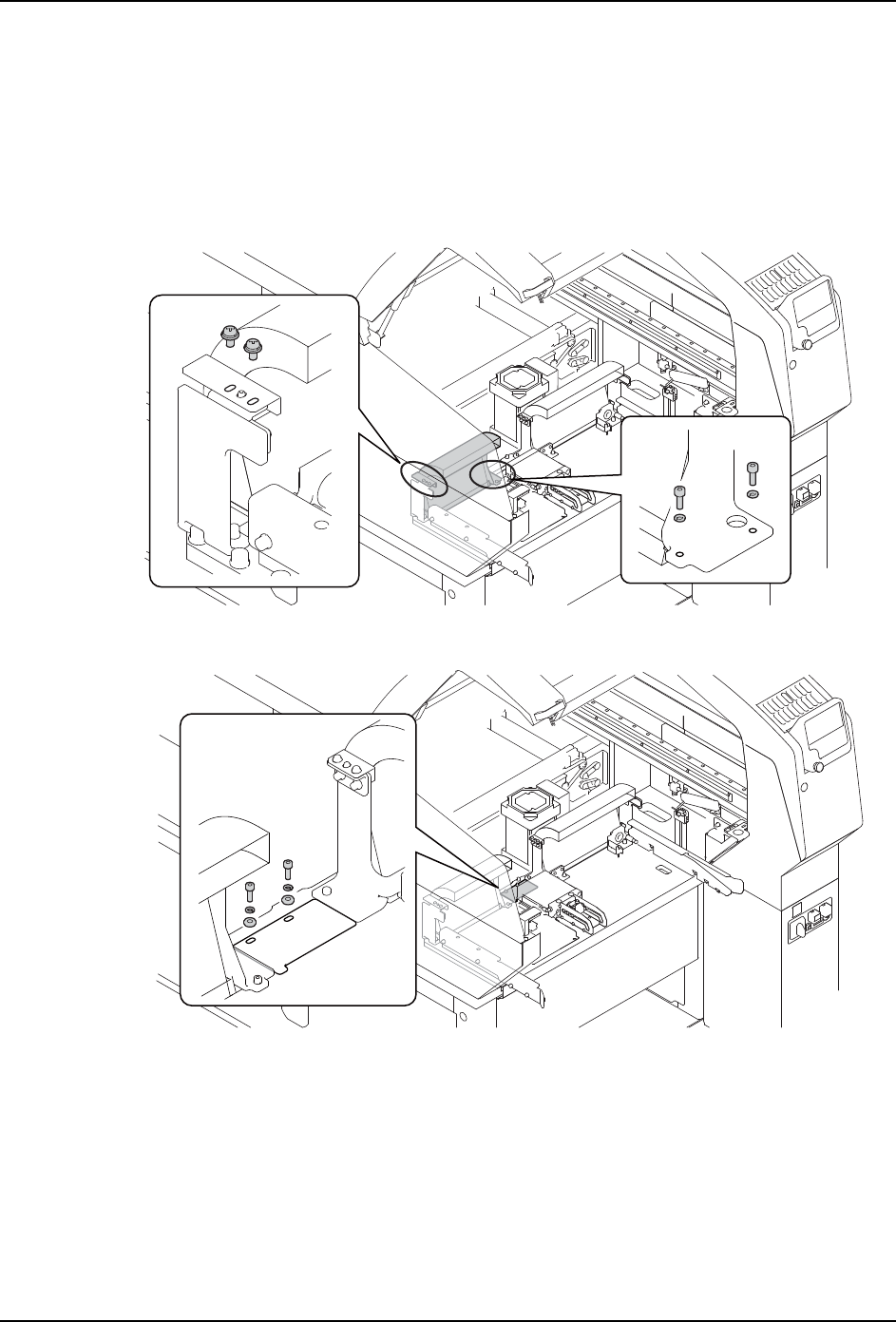

6. 请安装左侧型废料带输送槽。

注意 )左侧型废料带输送槽的输送槽和固定支架部位事先已调教完毕，因此请不要拧松螺栓

或螺丝。

a. 请将输送槽左侧套在输送槽固定支架的定位销上。

b. 请用 2 根螺栓将输送槽右侧支架固定在基座上。

c. 请用 2 根螺丝将输送槽左侧固定在输送槽固定支架上。

7. 请用 2 根螺栓安装输送槽缺口密封板（小）。

8. 请安装下一生产所需的吸嘴置放台。

8.2.4 使用标准型废料带输送槽的准备工作

做好使用标准型废料带输送槽的生产准备。关于作业方法请参考「8.2.2 作业一览表」和

「8.2.3 安装 1 台料盘单元 -M 的准备工作」。

30MEC-0608-a

1.65 Nm

1.96 Nm

30MEC-0609-a

1.96 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

8. 对应各种功能的准备工作 MEC-AIMEX2S-011S0

364 AIMEX IIS 机械手册

MEMO:
