MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 341

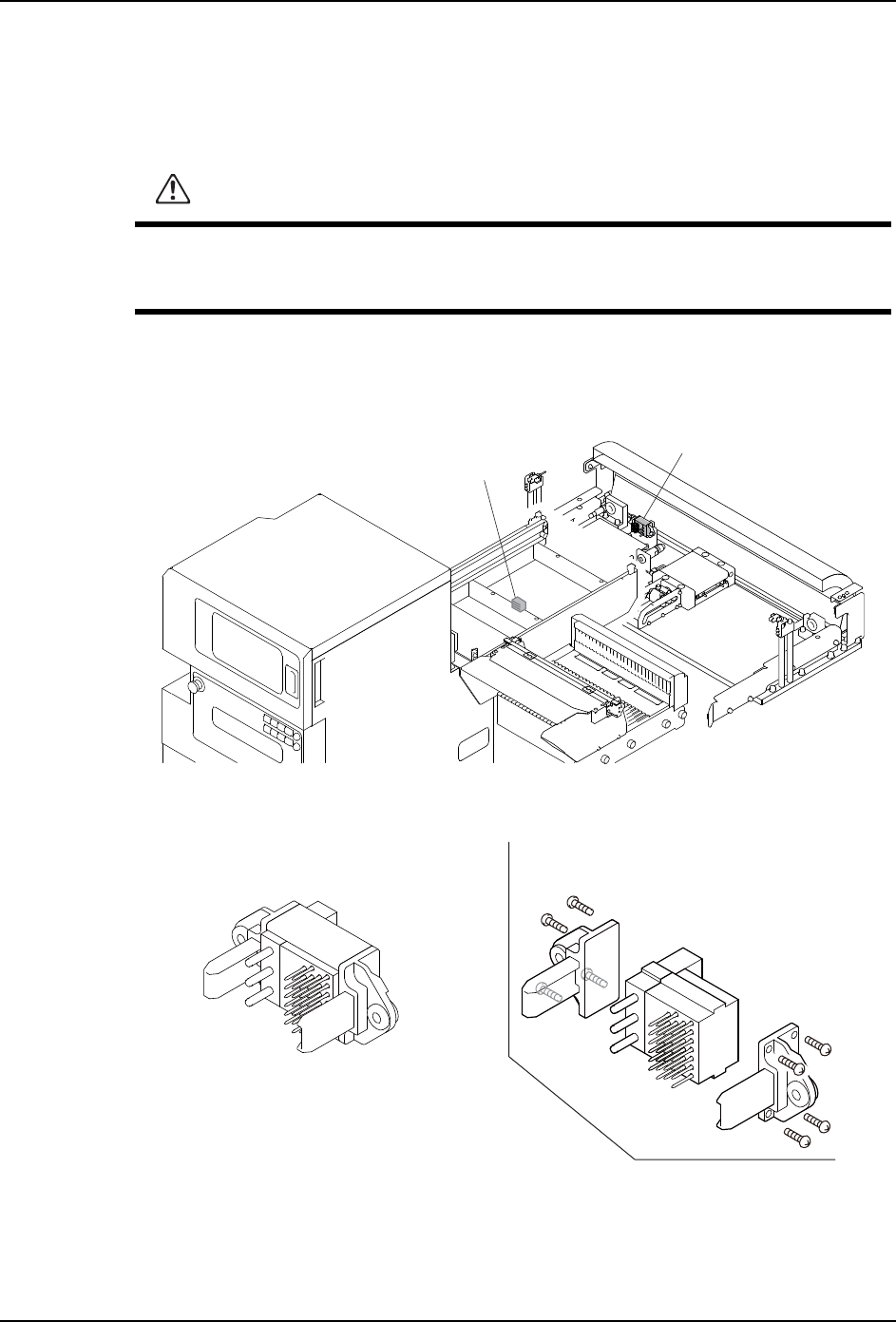

7.15 更换料盘单元 -LTW 和料站基座的插头
拆分位于料盘单元 -LTW 的往返搬运轨道搬运轨道和料站基座单元的料站基座组件处的插头
后，请按照如下要领重新组装。
1. 请关闭主电源开关。
2. 请确认位于料盘单元 -LTW 的往返搬运轨道和料站基座单元的料站基座组件处的插头。
3. 万一需要拔掉并拆分插头，那么在重组时请参照识别线进行组装。
注意
拔插插头之前请务必先关掉电源。
组装插头时请参考插头侧面的识别线，注意不要弄错顺序。
ᦦ༈
˄ԡѢ᭭キᑻ˅
ᦦ༈
˄ԡѢ᭭Ⲭऩܗ/7:˅
0(&6
0(&6D
ᨈཪδփӄᯏⴎঋݹ/7:ε
0.5 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
342 AIMEX IIS 机械手册
7.16 拆卸料盘单元 -LTW 盖板

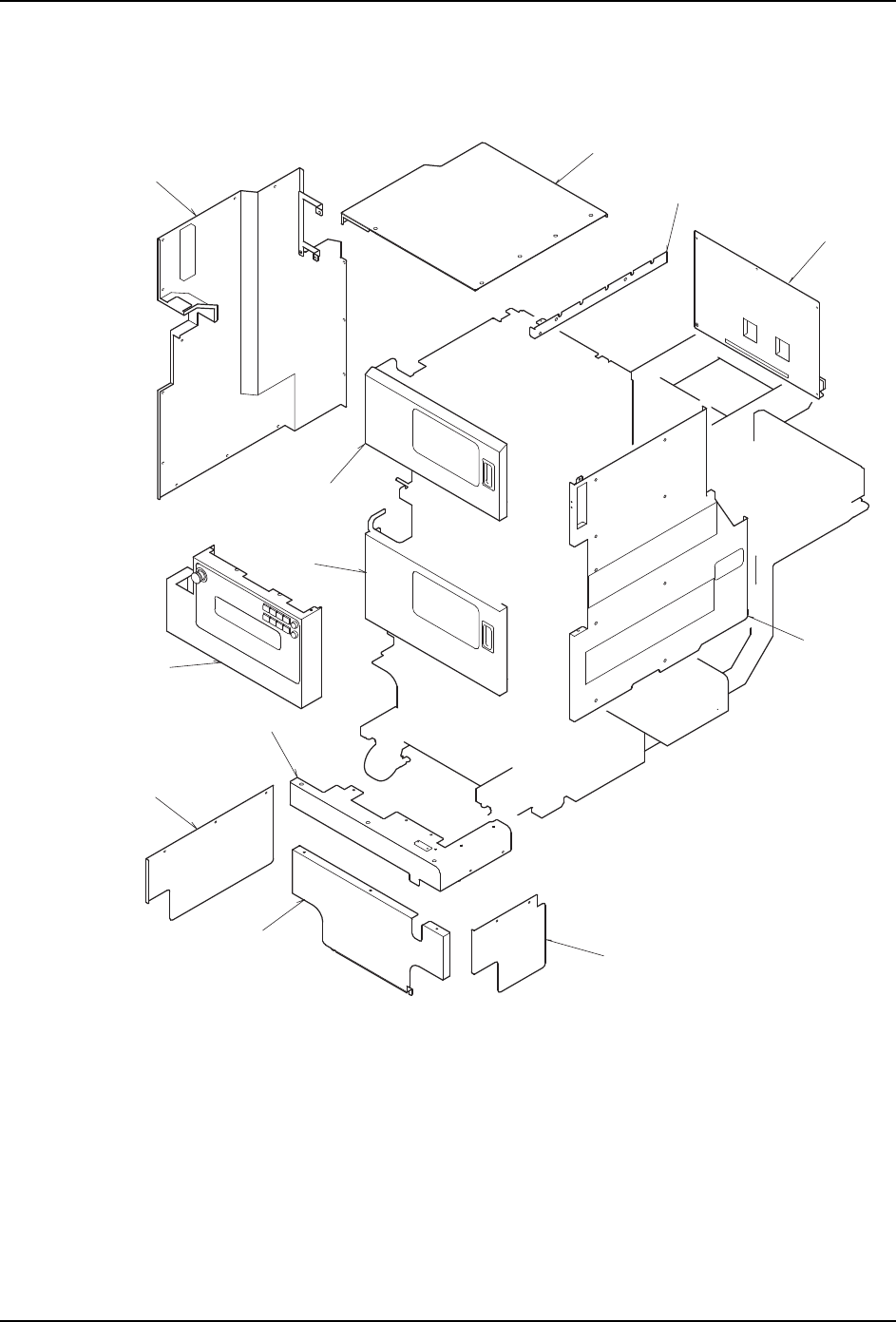

7.16.1 料盘单元 -LTW 盖板构成
1. 后盖板 7. 下盖板 ( 前 )
2. 侧盖板 ( 左 ) 8. 下盖板
3. 顶盖板 9. 下盖板 ( 左 )
4. 顶盖板 ( 右 ) 10. 下盖板 ( 右 )
5. 侧盖板 ( 右 ) 11. 正门 ( 上）
6. 前盖板 12. 正门 ( 下）
8
2
3
4
12
11
9
10
7
6
5
1
30MEC-0577
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 343

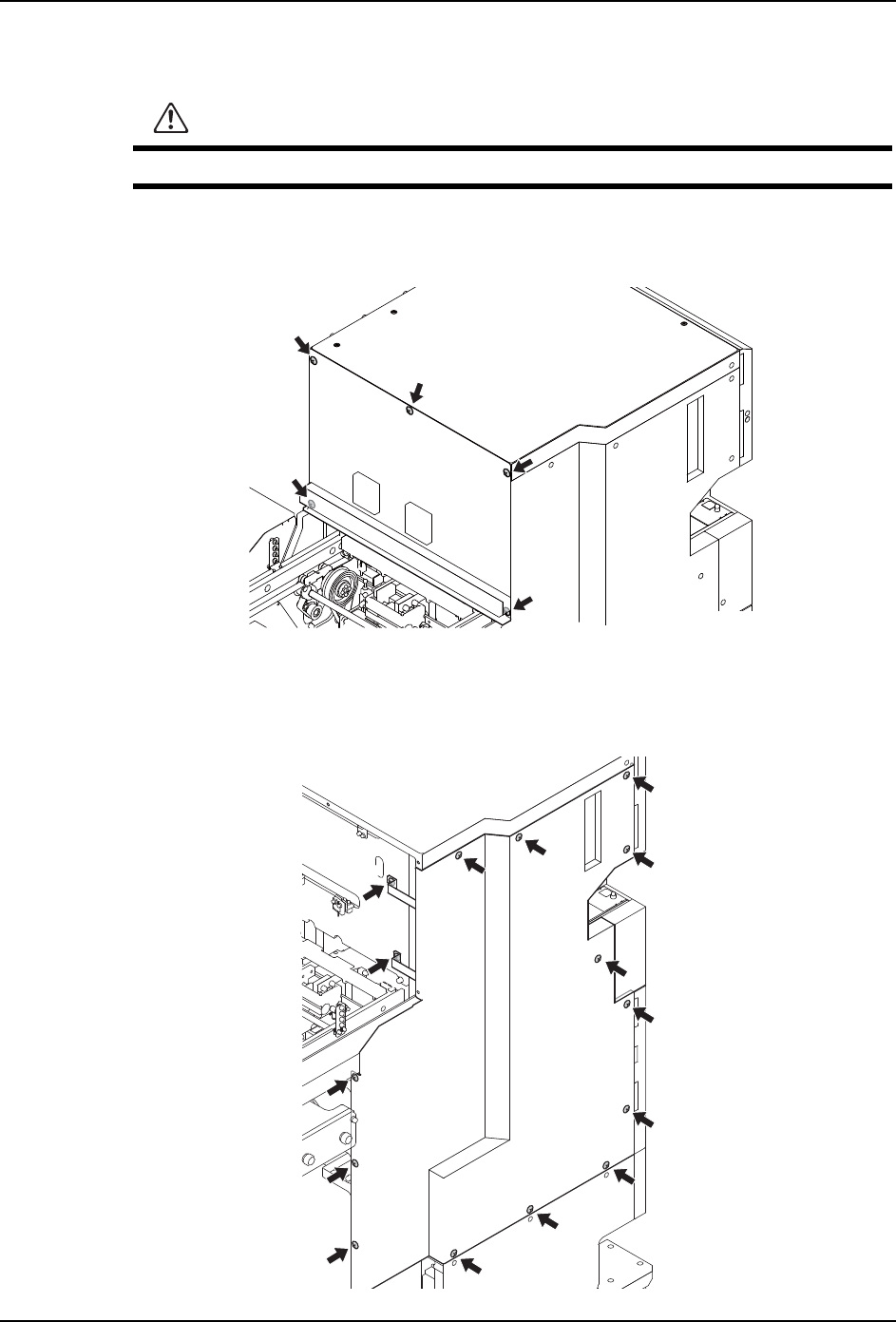

7.16.2 拆除方法
后盖板
1. 请拆除 5 根螺丝后拿掉后盖板。
侧盖板 （左）
1. 请拆除后盖板。
2. 请拆除 15 根螺丝后拿掉侧盖板 （左）。
警告
拆卸 · 安装料盘单元 -LTW 盖板之前，请务必将料盘单元 -LTW 和机器主体分离。
30MEC-0581
30MEC-0583
UeD08VDL
UeD08VDL
