MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 329 7.11 更换分配器分配器位于 Side1 这一侧的基座内。 7.11.1 更换方法 1. 请拆除位于 Side1 这一侧的 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」 2. 请关闭主电源开关，切断机器电源。 3. 请拆除 2 根螺栓后拿掉料站盖板（下）。由于盖板下方的挂钩挂在螺栓上，所以请一边向前…

7. 更换部件 MEC-AIMEX2S-011S0

328 AIMEX IIS 机械手册

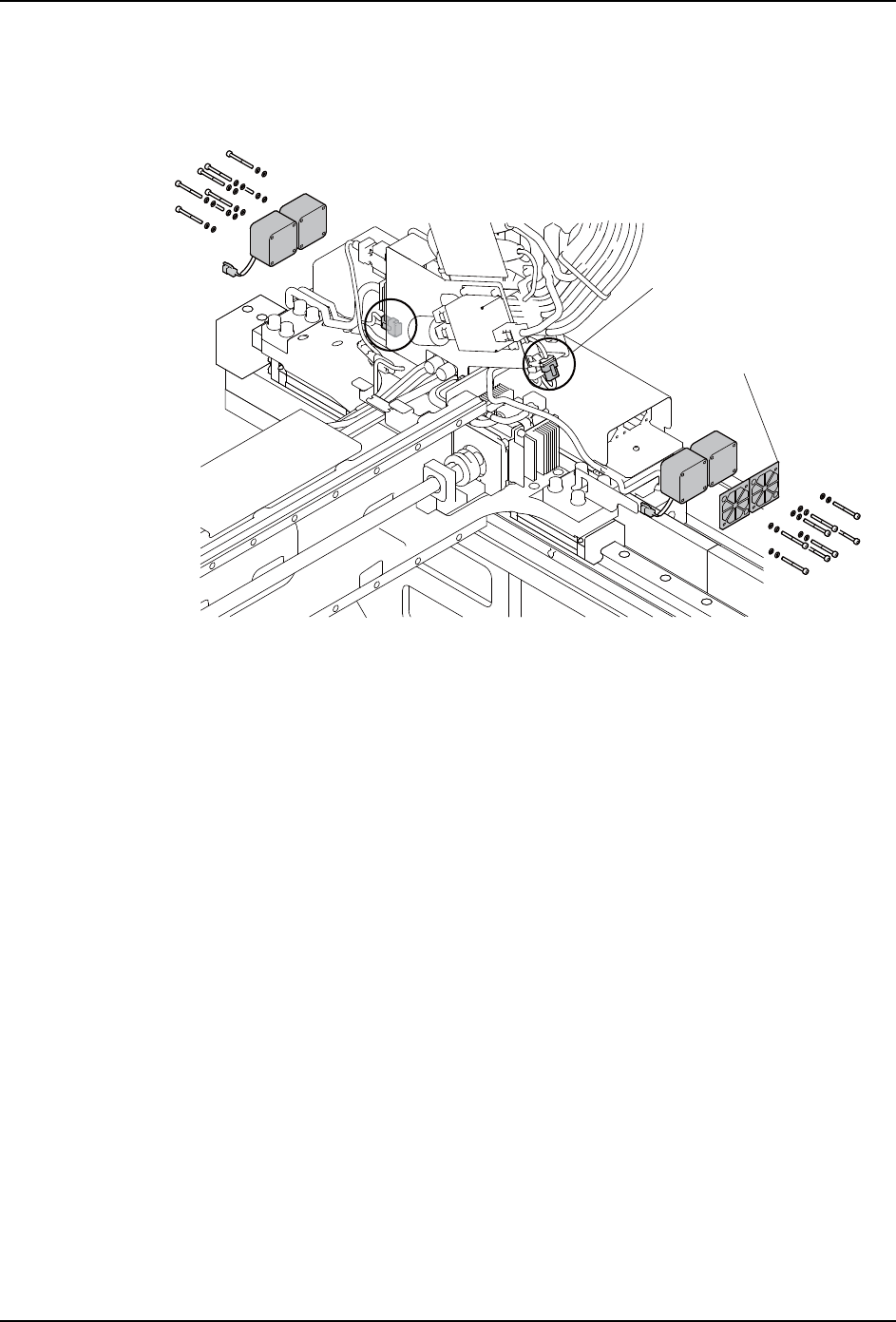

7. 请拆除 4 根螺栓后将风扇换新。

注意 )请避免拆除后的螺栓掉落在机器内。

备注 )滤网（只有安装工作头这一侧才附带）可继续使用

8. 请按照和拆除时相反的顺序将风扇装回机器。

备注 )请将双头螺栓夹在过滤海绵的切缝中，并在过滤海绵的通孔内装入螺栓。

30MEC-0531-Sa

滤网

ᥨ头

0.44 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 329

7.11 更换分配器

分配器位于 Side1 这一侧的基座内。

7.11.1 更换方法

1. 请拆除位于 Side1 这一侧的 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」

2. 请关闭主电源开关，切断机器电源。

3. 请拆除 2 根螺栓后拿掉料站盖板（下）。由于盖板下方的挂钩挂在螺栓上，所以请一边

向前倾斜一边拿掉盖板。

4. 请拆除 4 根螺栓后拿掉废料带导槽。

30MEC-0533

注意

请捏住插头再拔导线，不要直接拉导线。

安装插头之前请先确认插头名称是否准确无误。

警告

更换之前请务必切断机器电源。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

330 AIMEX IIS 机械手册

5. 请拆除 5 根螺丝后拿掉导槽衬板。

6. 请从分配器上拔掉所有插头。

7. 请拆除 2 根螺栓后取出分配器。

8. 请按照和拆除时相反的顺序将新分配器装回原位。

㷰ṉ ᤸ䫟

0(&6D

ሲ″㺢ᶵ

ᯏㄏⴌᶵδсε

ᓕᯏᑜሲ″

3.3 Nm

1.96 Nm

1.65 Nm

30MEC-0534
