5. 请向下拔出推杆。

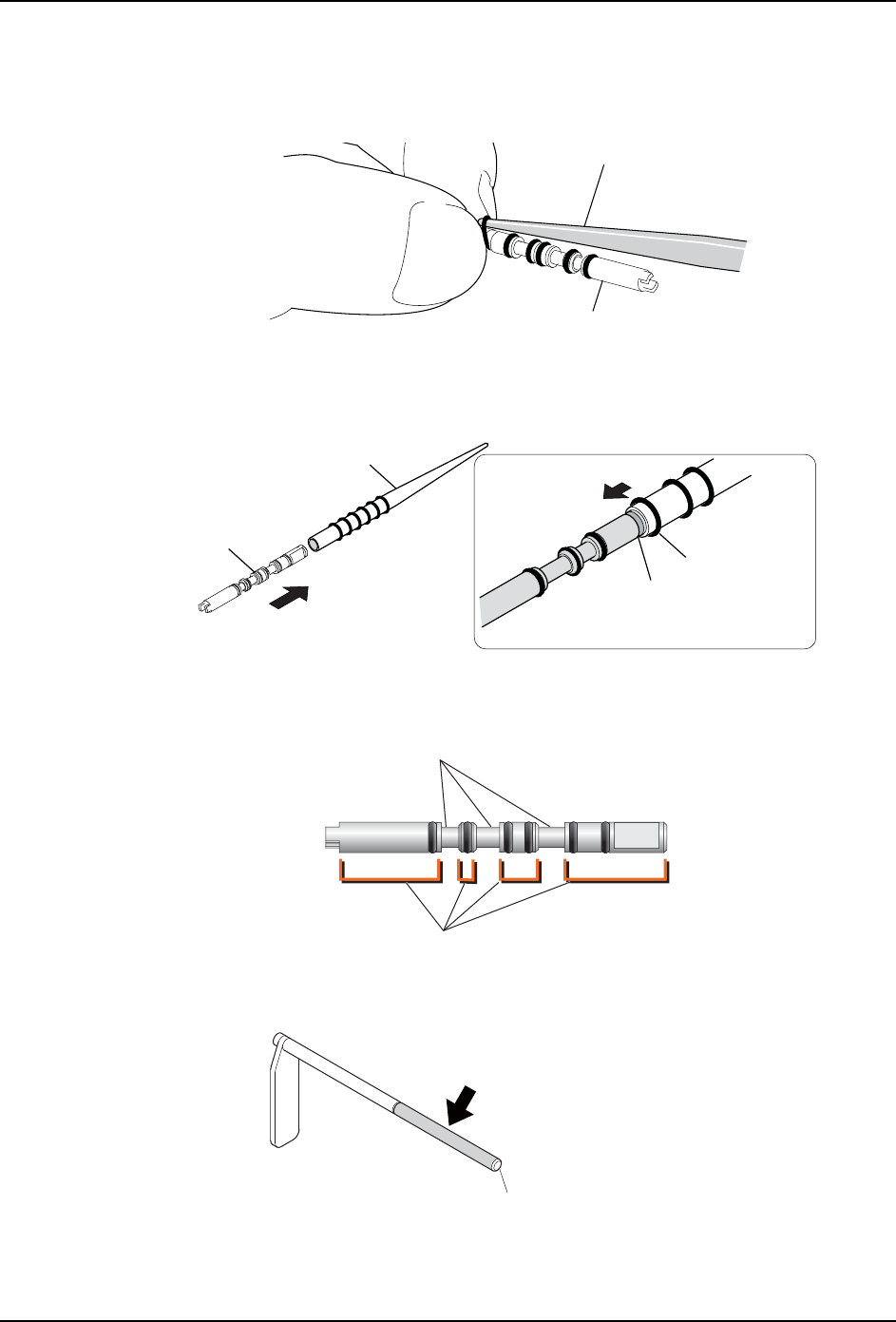

6. 请用两个手指挤压机械阀 O 型圈使其拱起，然后将 O 型圈更换治具（PM072M*）的细头

部分插入 O 型圈和机械阀之间的缝隙中并依次拆除 6 个 O 型圈。

7. 请将新 O 型圈从更换治具细头套上，然后推向粗头以达到撑开 O 型圈的目的。接着将机

械阀插入 O 型圈更换治具内，使机械阀上的凹槽与治具端面对齐后依次安装6个O型

圈。

8. 请将 0.003cc MDV235-ZB 涂到图示位置 (1)。请涂抹均匀。如果图示位置 (2) 沾有润滑

油，则请清除。

9. 请将 0.020cc MDV235-ZB 涂到机械阀加油治具的圆杆表面。请涂抹均匀。请用干净的布

头将粘在圆杆前端 (3) 的润滑油擦掉。

注意 ) 请将润滑油涂在治具前端与凹槽之间的区域。

2ශാᴪᦘ⋱ޭ

1676D

᧞ᵼ

″

2ශാ

ഴਭφ$&

1676D

2ශാᴪᦘ⋱ޭ

᧞ᵼ

01MEC-2015

(1)

(2)

01MEC-2013

2AGKHJ0299xx

(3)

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 181

10.请先将治具插入工作头的机械阀安装孔内，然后再左右旋转。

11.请用相同方法替其余机械阀以及机械阀安装孔加油。

12.请拔出治具。请用干净的布头将粘在机械阀安装孔周围的润滑油擦掉。

13.将推杆从旋转头下方插入。

14.请将推板安装到推杆上后再用扭矩螺丝刀 (AA9ZT**) 拧紧（扭矩 0.16Nm)。

注意 )请严格遵守各个螺栓的紧固扭矩，以免损坏贴装工作头的螺纹口。

安装螺栓上涂有防止松开的胶水，该螺栓一般能重复使用 2 到 3 次，超过次数请换新。

15.请使机械阀回到原位并用固定块、垫块和螺栓固定。( 螺栓的紧固扭矩：0.20Nm)

注意 )请严格遵守各个螺栓的紧固扭矩，以免损坏贴装工作头的螺纹口。

安装螺栓上涂有防止松开的胶水，该螺丝一般能重复使用 2 到 3 次，超过次数请换新。

01MEC-2014

ޣ䀈ᢩᢁ

᧞ᶵ

᧞ᵼ

$$=7

1676E

㷰ѓ࠶

രᇐ㷰ṉⲺ㍝ര䖢⸟φ1P

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

182 AIMEX IIS 机械手册

5.10.10 H08M/H08MQ 型工作头机械阀 O 型圈的更换和加油

备注 )加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。

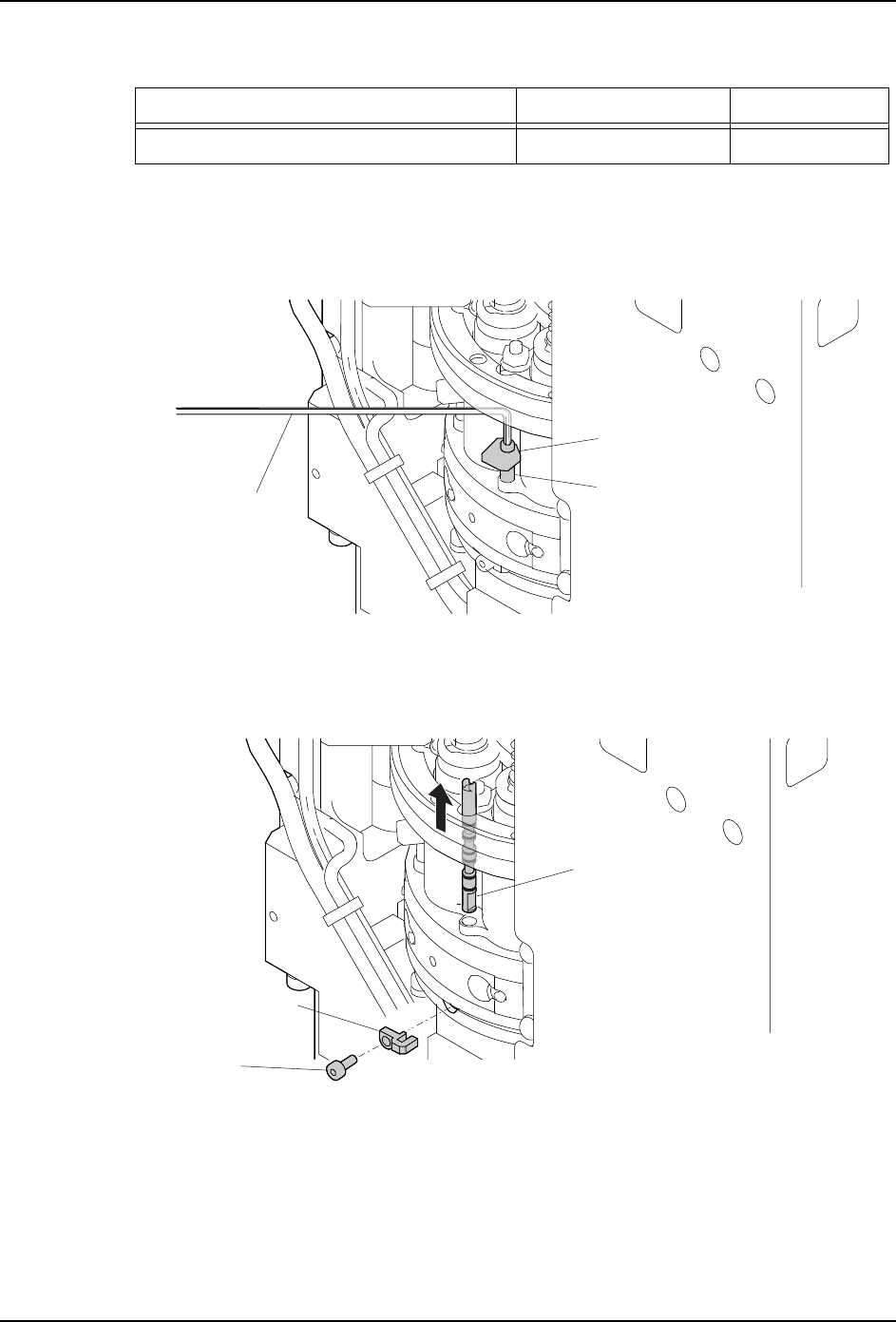

1. 请拆除贴装工作头。（关于详细内容请参考「4.1 拆除 / 安装贴装工作头」。)

2. 机械阀由推板和推杆构成。请用六角扳手拆除固定螺栓，拆分推板和推杆。

3. 请拆除固定螺栓后拿掉机械阀固定块。

4. 请向上拔出推杆。

润滑油加油位置加油量（cc）

MDV235-ZB （黑田精工）（K3032K）机械阀 O 型圈 0.003

01NST-1098S

ޣ䀈ᢩᢁ

᧞ᶵ

᧞ᵼ

ᵰỦ䰶ুඍ

⼺ᰦ

01NST-1099S

᧞ᵼ
