5. 保养 MEC-AIMEX2S-011S0 156 AIMEX IIS 机械手册 5.9.2 清洁定位相机照明单元内半透镜 1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」） 2. 请用清洁纸（A4565T）或眼镜清洁纸（市面零售）和棉签擦去定位相机照明单元内半透镜表面的污垢。 5.9.3 清洁元件相机镜头请等线性马达轴降到常温后再作业。 ᅮԡⳌᴎ ञ䗣䬰 …

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 155

5.9 每年一次 ( 每 8000 小时 ) 的工作

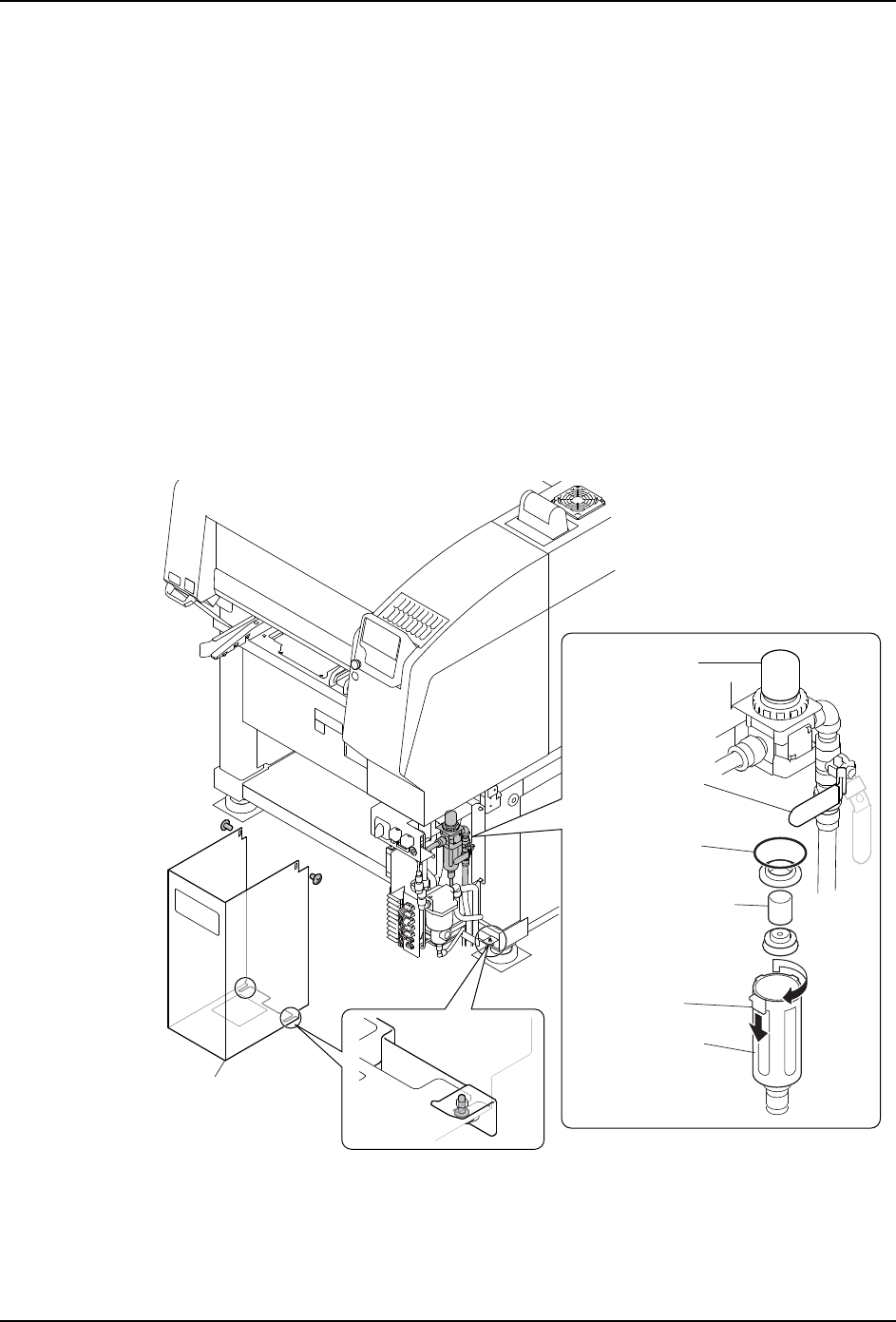

5.9.1 清洁空气调节器

1. 请关闭主电源开关。

2. 请拆除主电源开关处的盖板。

a. 请拆除盖板上面的 2 根螺丝。

b. 请拧松盖板底部的 2 根螺丝后向前拉出盖板。

3. 请转动气体调节杆停止供气。

4. 请拔掉输气管后慢慢将调节杆转回去，放掉管内气体。

5. 一边往下按住锁定按钮一边转动过滤器套即可拆分过滤器。

6. 请用中性洗涤剂清洗过滤器套。

7. 请用压缩空气清洁滤芯，如果很脏就请换新。

8. 请按照和拆卸时相反的顺序重新装好机器。

0(&6D

3.3 Nm

┏ᯈ

2ශാ

䬷ᇐ᤿䫤

䗽┚ಞྍ

┚㣥

ഴਭφ+&

ᰁ䫤

䈹㢸ᵼ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

156 AIMEX IIS 机械手册

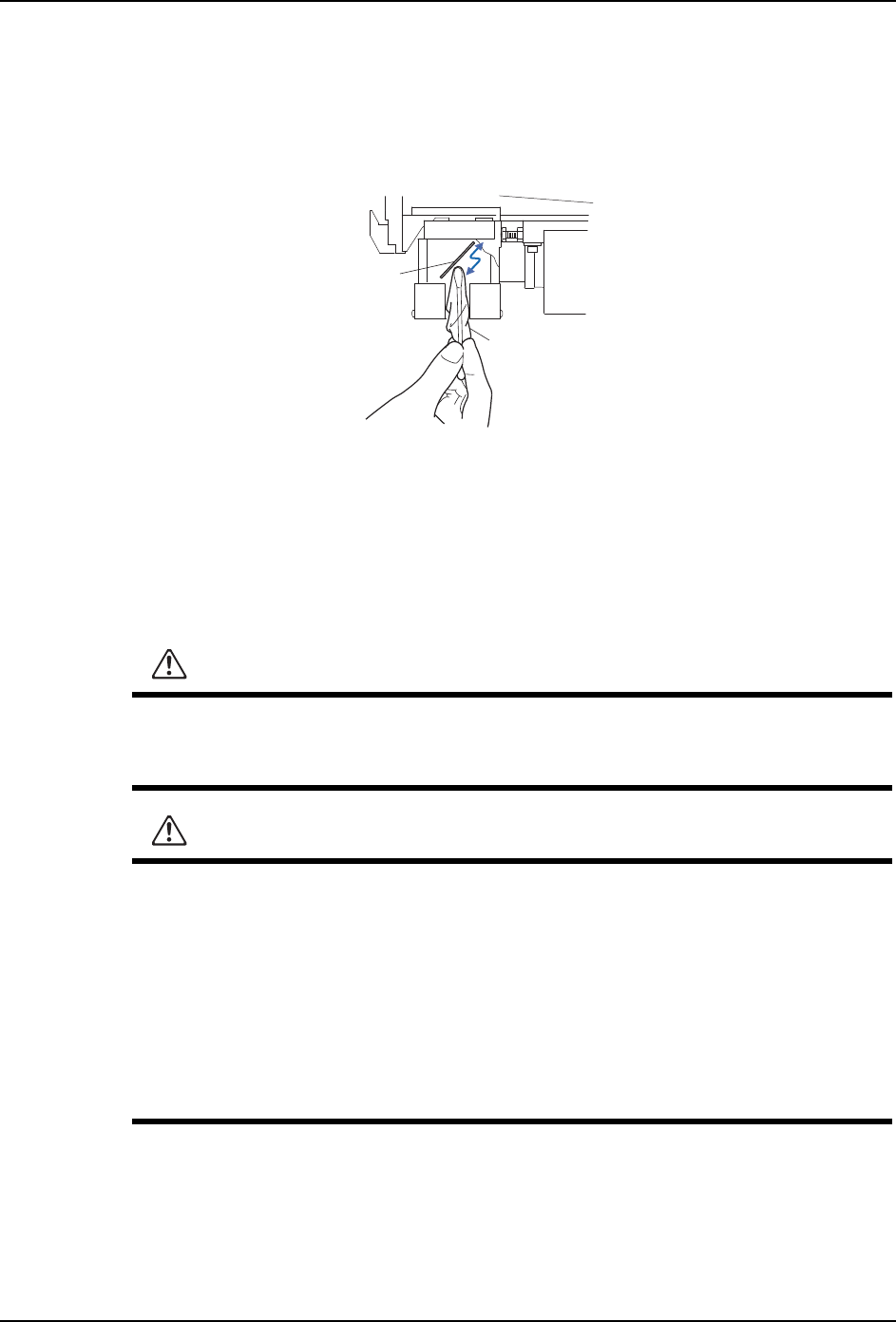

5.9.2 清洁定位相机照明单元内半透镜

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）

2. 请用清洁纸（A4565T）或眼镜清洁纸（市面零售）和棉签擦去定位相机照明单元内半

透镜表面的污垢。

5.9.3 清洁元件相机镜头

请等线性马达轴降到常温后再作业。

ᅮԡⳌᴎ

ञ䗣䬰

⏙⋕㒌˄$7˅

0(&6D

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养操作时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性

标尺带伤痕而出错并导致无法生产时请及时更换。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 157

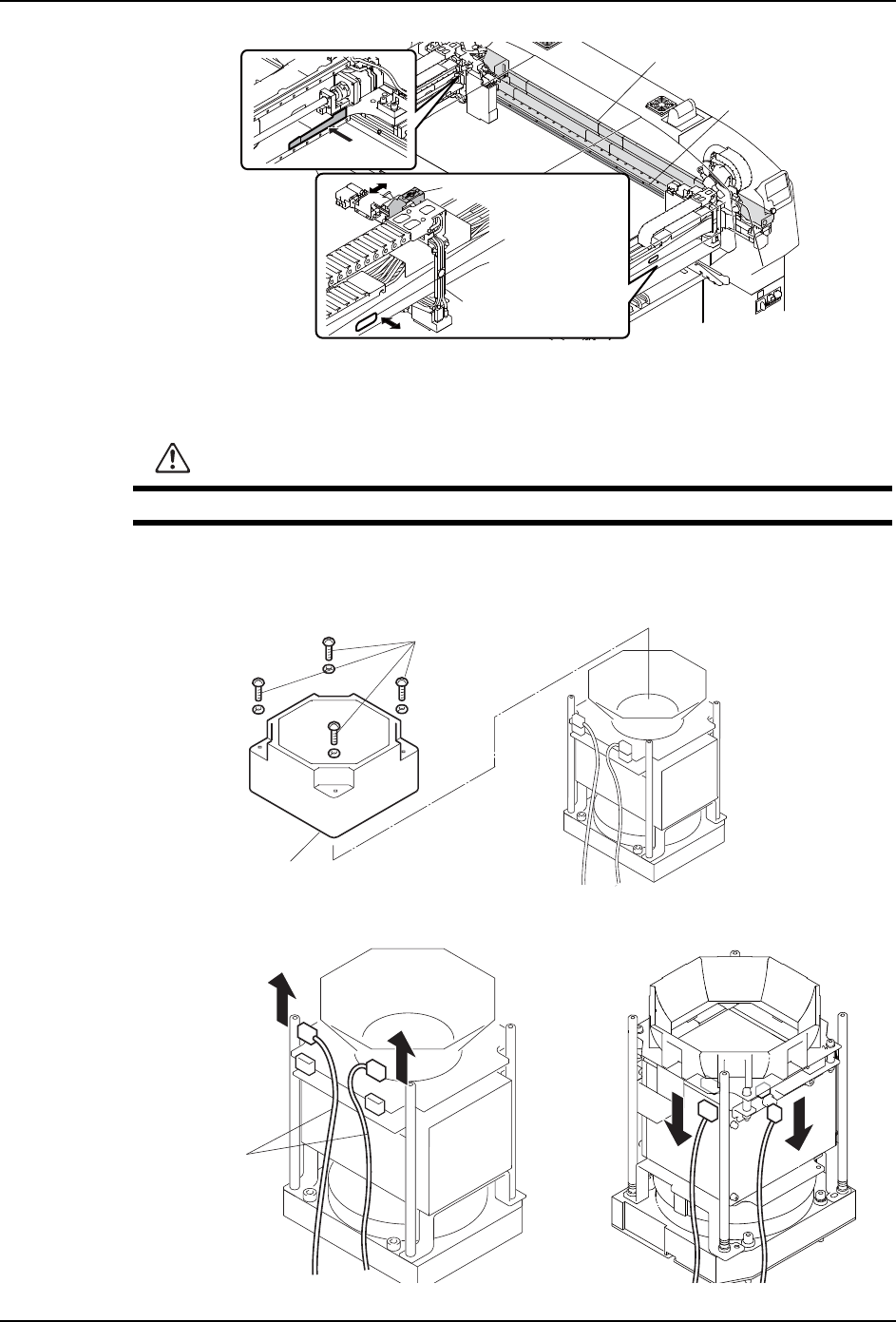

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）

2. 请关闭主电源开关，切断机器电源。

3. 请等线性马达轴降到常温后再作业。

4. 请用螺丝刀拆除 4 根固定灯罩的螺丝。

5. 请从照明单元上拔掉 2 个导线插头。

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

警告

更换元件相机之前请务必切断机器主电源。

NXTPCA003Sa

♃㔽

㶎ϱ0

$,03&$6D

3⴮ᵰ

3⴮ᵰԛཌ

ሲ㓵
