7. 更换部件 MEC-AIMEX2S-011S0

326 AIMEX IIS 机械手册

7.10.4 更换 Y 轴线性马达冷却风扇

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性标尺

带伤痕而出错并导致无法生产时请及时更换

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 327

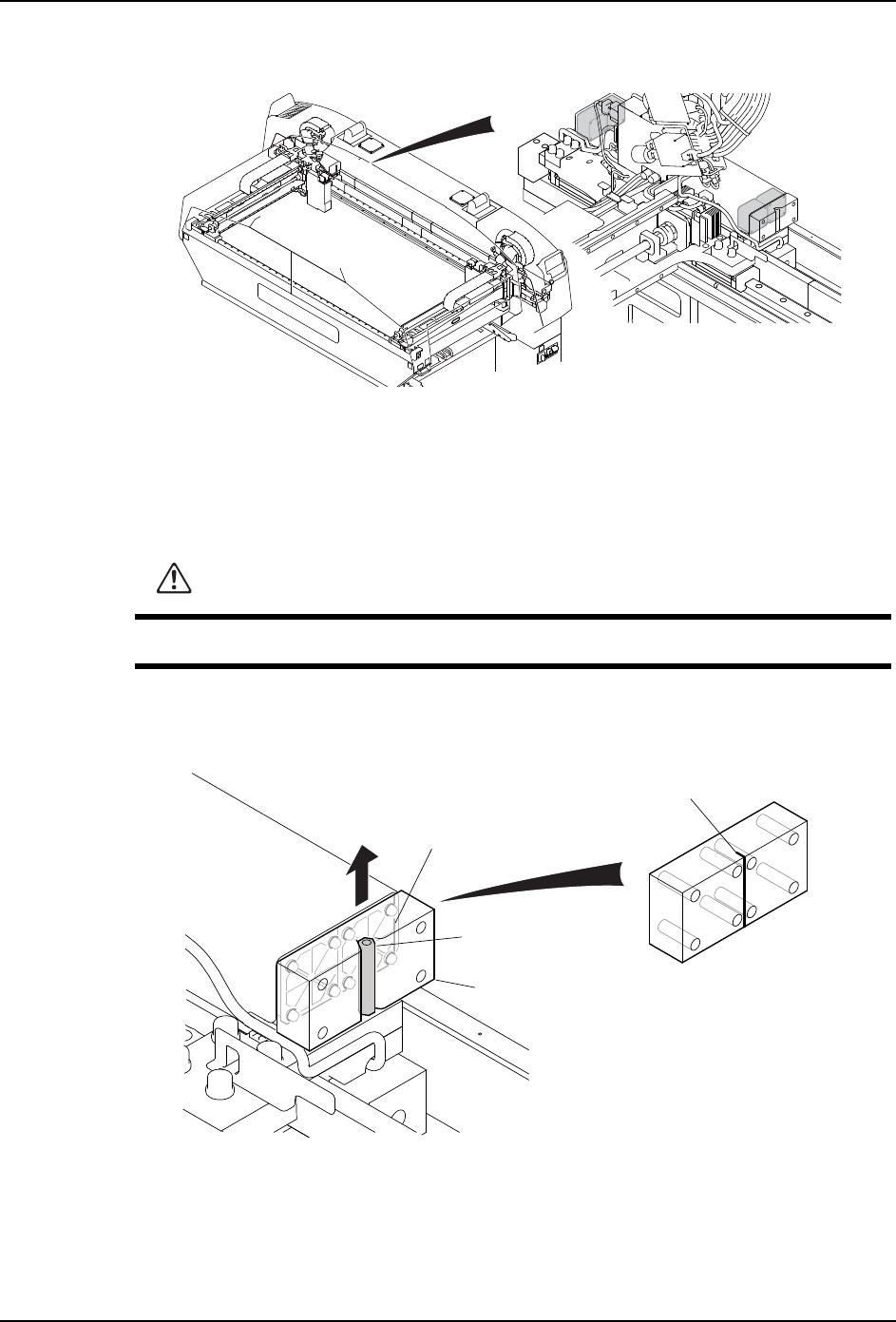

每个 Y 轴机械手带 4 个 Y 轴线性马达冷却风扇。请确认风扇位于 Side1 还是 Side2 后再进行

作业。

1. 请用手动模式中的工作头退让指令分别将 XY 机械手移至其所在 Side 这一侧的门前。

2. 请先拆除需要更换风扇的 Side 这一侧的 MFU-65。（关于详细内容请参考「4.2 安装 /

拆除 MFU-65」）

3. 请关闭主电源开关并打开正面门。

4. 请等线性马达降到常温后再进行作业。

5. 请向上拿掉 Y 轴线性马达冷却风扇的过滤海绵。

6. 请拔掉风扇的导线插头。

30MEC-0530

警告

更换之前请务必切断机器电源。

0(&6

㄁㝐㷰ṉ

䗽┚ಞ

伄᡽

࠽ਙ䜞࠼

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

328 AIMEX IIS 机械手册

7. 请拆除 4 根螺栓后将风扇换新。

注意 )请避免拆除后的螺栓掉落在机器内。

备注 )滤网（只有安装工作头这一侧才附带）可继续使用

8. 请按照和拆除时相反的顺序将风扇装回机器。

备注 )请将双头螺栓夹在过滤海绵的切缝中，并在过滤海绵的通孔内装入螺栓。

30MEC-0531-Sa

滤网

ᥨ头

0.44 Nm
