5. 保养 MEC-AIMEX2S-011S0 136 AIMEX IIS 机械手册 d. 请将注油棒插入升降杆内直到碰到注油棒的凹槽为止。然后轻轻地旋转注油棒使润滑油均匀地分布在 O 型圈 (4) 上。备注 )升降杆前端沾有润滑油时请用干净的布头擦去。 e. 请先将注油棒重新插入密封瓶并重新蘸取润滑油，然后重复同样操作为剩余的所有升降杆加油。使用润滑油涂敷用治具时的注意事项 1. 在注油棒的插入口周围有多余的润滑油的…

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 135

13.请按照以下步骤为升降杆内 O 型圈加注 MDV235-ZB 润滑油。

a. 在升降杆内 O 型圈加油治具上放入指定的润滑油，插入涂敷用注油棒。

b. 请从密封瓶中拔出涂敷用的注油棒。在此，使用刻印为「G04/H08M」的注油棒。

c. 请用干净的布头擦去粘附在注油棒前端的多余润滑油。

01NST-1090

(3)

(2)

01MEC-1785

0(&6

⊼⊍Ầ

᪺এ

໮ԭ⍺⒥⊍

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

136 AIMEX IIS 机械手册

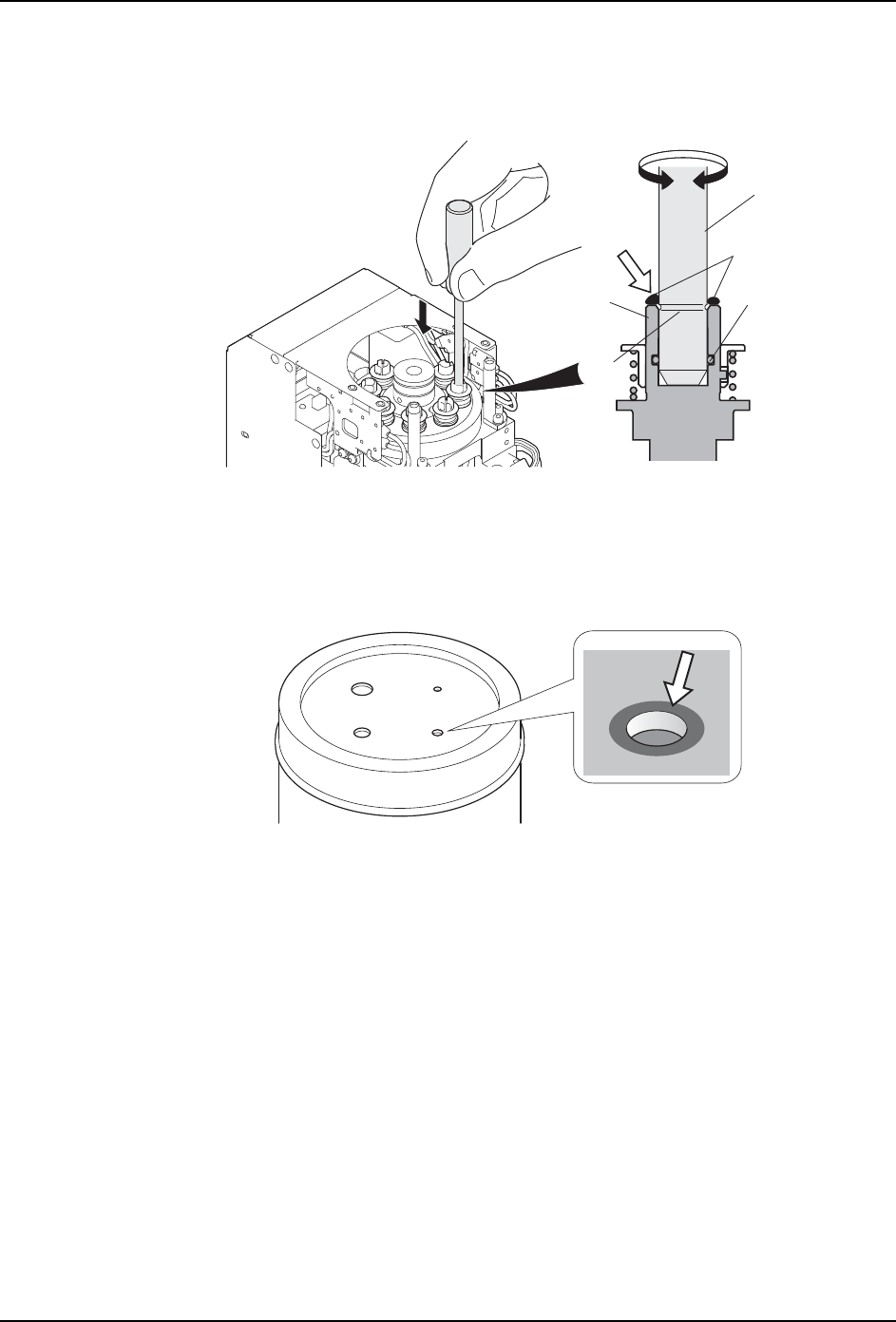

d. 请将注油棒插入升降杆内直到碰到注油棒的凹槽为止。然后轻轻地旋转注油棒使润

滑油均匀地分布在 O 型圈 (4) 上。

备注 )升降杆前端沾有润滑油时请用干净的布头擦去。

e. 请先将注油棒重新插入密封瓶并重新蘸取润滑油，然后重复同样操作为剩余的所有

升降杆加油。

使用润滑油涂敷用治具时的注意事项

1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。

2. 孔附近和注油棒孔上记载了工作头名。注油棒上粘附了润滑油时，请务必在与使用的注

油棒相同的工作头名的孔中插入注油棒。

3. 请将充填润滑油的治具（容器）保管在避开日光并且没有温度上升的地方。

01MEC-1273S

ॽ䲃ᵼ

(4) 2ශാ

⌞⋯Ἀ

″

㋎䱺Ⲻ⏜┇⋯

ᬜৱ

01MEC-1786

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 137

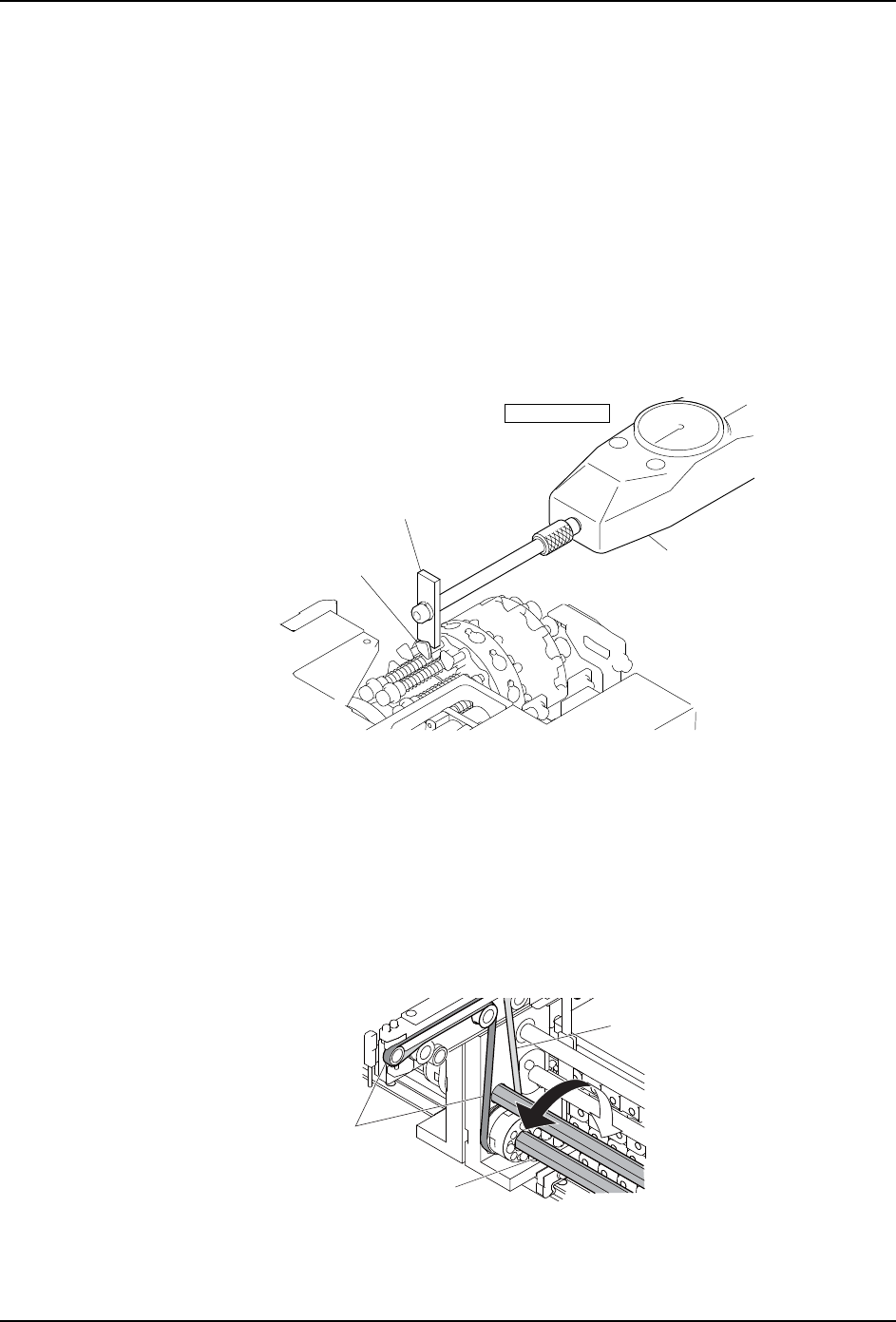

5.6.8 检查贴装工作头机械阀 O 型圈

测定机械阀上下动作时的滑动阻力，并以此判断 O 型圈是否良好。

1. 请在推拉力计上安装机械阀滑动阻力测定头（AA6KN**）。

备注 )推荐使用最大负载值为 10N 的推拉力计。

2. 请拆除贴装工作头。( 关于详细内容请参考「4.1 拆除 / 安装贴装工作头」）

3. 请将测定头前端钩住机械阀，确认机械阀上下运动时推拉力计的最大值。

4. 请测定所有机械阀。如果数值超过允许范围（0.4N ～ 2.0N），则请更换机械阀 O 型圈。

有关更换方法请参照「5.10 每 12000 小时一次的工作」。

备注 )以下的插图是 H12HS 工作头 , 关于其他工作头，也请进行同样的作业。

5.6.9 搬运轨道传送带的检查

1. 请从机器上拆下 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）

2. 请关闭主电源开关后打开正面门。

3. 请一边旋转搬运轨道的六角轴 , 一边目视确认各轨道的传送带。

4. 电路板搬运面上附有污垢或者垃圾时 , 请使用浸有工业用乙醇酒精的软布擦拭清扫搬运

轨道传送带的搬运面。请一边旋转六角轴 , 一边擦拭传送带一周。传送带出现异常时 ,

请更换传送带。（参照 " 6.2 更换搬运轨道皮带 "）

0.4 N㨪2.0 N

01MEC-0574S

᥼ᢝ࡯䅵

⒥ࡼ䰏࡯⌟ᅮ༈

ᴎẄ䯔

30MEC-0549S

݁㾦䕈

ড䴶

ᨀ䖤䴶
