5. 保养 MEC-AIMEX2S-011S0 154 AIMEX IIS 机械手册 9. 请用干净的布头擦去 Y 轴平型电缆的污垢。 10.请用油刷为 Y 轴平型电缆 (2) 涂抹规定量的润滑油。备注 )禁止在距离平型电缆固定支架 50mm 以内区域内涂抹润滑油。 11.请用手盖上 Y 轴电缆坦克链的所有盖板。 12.加完润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性传感器 ( 非标配 ) 表面和共面…

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 153

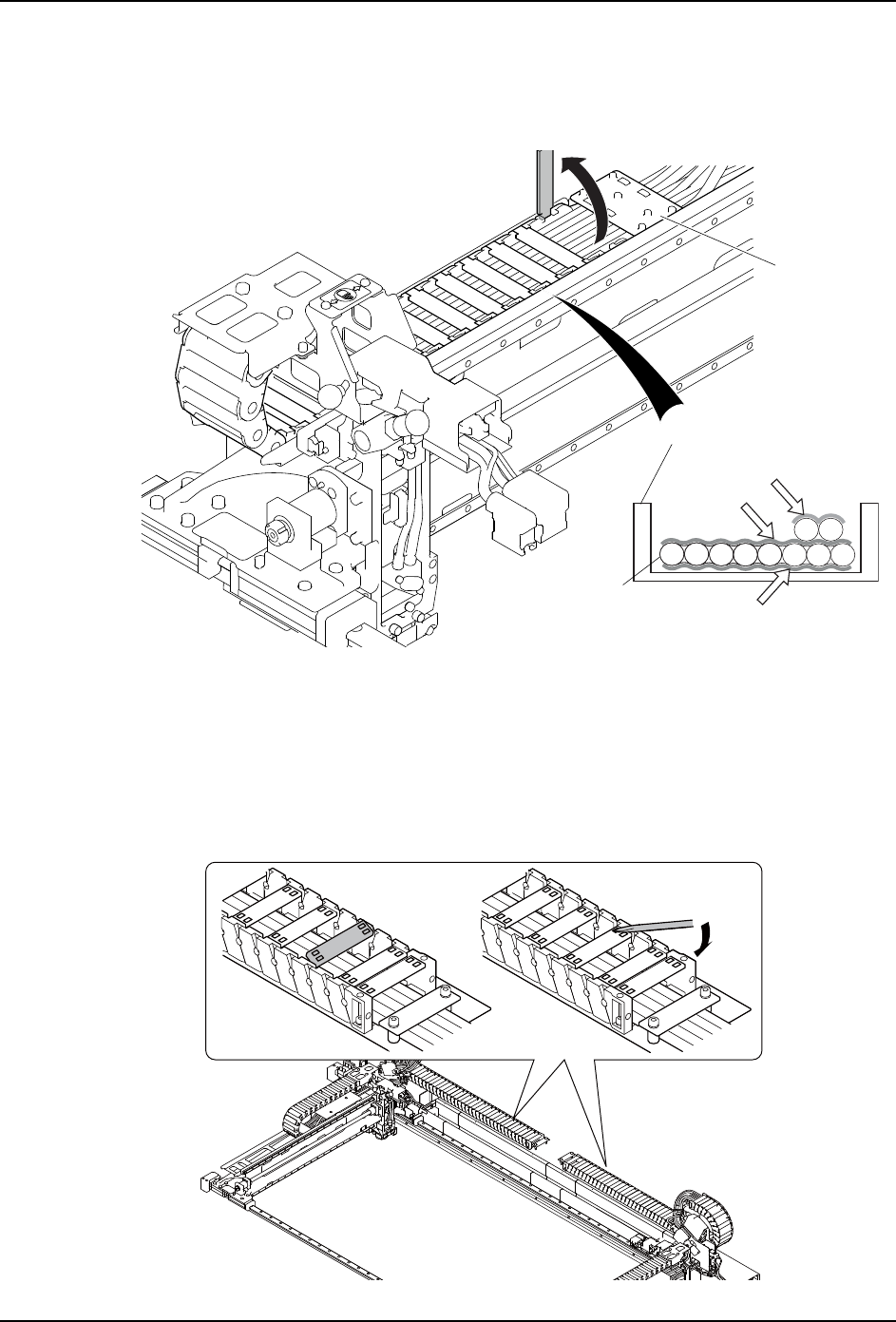

5. 请用干净的布头擦去 X 轴平型电缆的污垢。

6. 请用油刷为 X 轴平型电缆 (1) 涂抹规定量的润滑油。

备注 )禁止在距离平型电缆固定支架 50mm 以内区域内涂抹润滑油。

7. 请用手盖上 X 轴电缆坦克链的所有盖板。

8. 请用一字形螺丝刀拆除 Y 轴电缆坦克链上的所有盖板。

a. 请依次将一字形螺丝刀前端插入电缆坦克链盖板两侧的小孔后略微抬高盖板。

b. 请用手拆除盖板。

c. 请用相同方法拆除剩余的所有盖板。

0(&6

⬉㓚ഺܟ䫒

⬉㓚



ᬃᶊ

30MEC-0469

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

154 AIMEX IIS 机械手册

9. 请用干净的布头擦去 Y 轴平型电缆的污垢。

10.请用油刷为 Y 轴平型电缆 (2) 涂抹规定量的润滑油。

备注 )禁止在距离平型电缆固定支架 50mm 以内区域内涂抹润滑油。

11.请用手盖上 Y 轴电缆坦克链的所有盖板。

12.加完润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性

传感器 ( 非标配 ) 表面和共面性传感器线性标尺等是否粘有润滑油。如果粘有润滑油则

请用干净且无线脚的干布头擦去。

注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。

· 擦拭时请不要用力过猛以免损伤相关组件。

13.请将 MFU-65 装回机器。（关于详细内容请参照「4.2 安装 / 拆除 MFU-65」。）

5.8.7 清洁料盘单元 -M

1. 请拆除料盘单元 -M。（关于详细内容请参考「4.6 安装 / 拆除料盘单元 -M」。)

2. 请用干净的干布头擦拭往返搬运轨道皮带和料盘箱皮带表面。

0(&6

ᬃᶊ

⬉㓚ഺܟ䫒

⬉㓚



᭭ⲬㆅⲂᏺ

ᕔ໡㞖Ⲃᏺ

1;70786

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 155

5.9 每年一次 ( 每 8000 小时 ) 的工作

5.9.1 清洁空气调节器

1. 请关闭主电源开关。

2. 请拆除主电源开关处的盖板。

a. 请拆除盖板上面的 2 根螺丝。

b. 请拧松盖板底部的 2 根螺丝后向前拉出盖板。

3. 请转动气体调节杆停止供气。

4. 请拔掉输气管后慢慢将调节杆转回去，放掉管内气体。

5. 一边往下按住锁定按钮一边转动过滤器套即可拆分过滤器。

6. 请用中性洗涤剂清洗过滤器套。

7. 请用压缩空气清洁滤芯，如果很脏就请换新。

8. 请按照和拆卸时相反的顺序重新装好机器。

0(&6D

3.3 Nm

┏ᯈ

2ශാ

䬷ᇐ᤿䫤

䗽┚ಞྍ

┚㣥

ഴਭφ+&

ᰁ䫤

䈹㢸ᵼ
