5. 保养 MEC-AIMEX2S-011S0
166 AIMEX IIS 机械手册

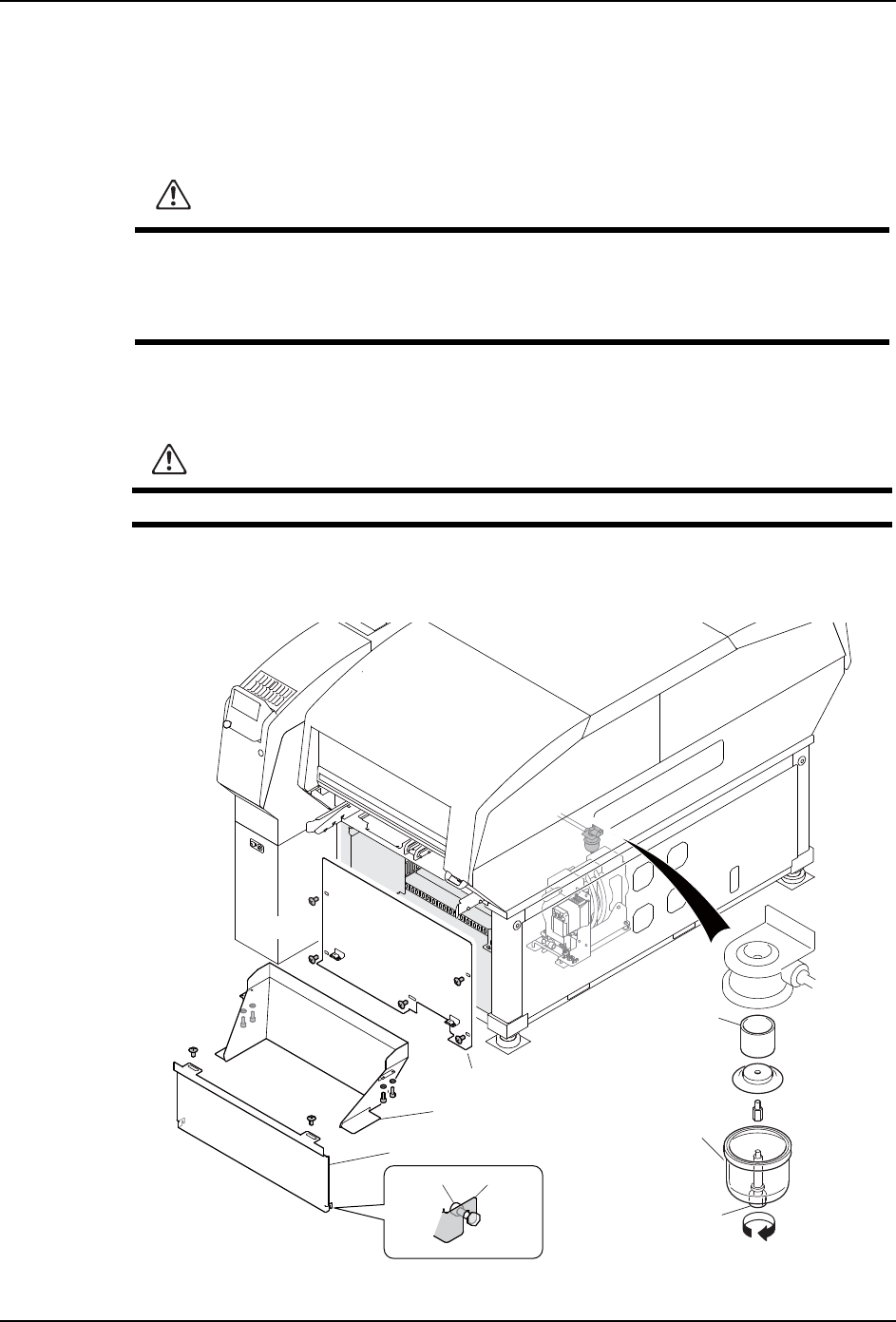

5.10.2 清洁真空泵过滤器
1. 请拆除 Side2 这一侧的 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）。
2. 请关闭主电源开关 , 切断机器电源。
3. 请拆除 2 根螺丝后拿掉料站盖板 （下）。由于盖板下方的挂钩挂在螺栓上，所以请一边
向前倾斜一边拿掉盖板。
4. 请拆除 4 根螺栓后拿掉废料带导槽。
5. 请拆除 5 根螺丝后拿掉导槽衬板。
警告
更换之前请务必切断机器主电源。
关掉真空泵后请放置 30 分钟以上。等真空泵完全冷却后再作业。真空泵运行过后泵内
处于高温状态，请注意灼伤。
注意
作业时请注意不要使身体和头部碰到料站基座的导轨等突出部位，以免受伤。
0(&6D
ሲ″םⴌᶵ
ᯏㄏⴌᶵδсε
ᓕᯏᑜሲ″
㷰ṉ ᤸ䫟
㷰ṉ
┚㣥
ഴਭφ+%
䗽┚ಞྍ
3.3 Nm
1.96 Nm
1.65 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 167
6. 请拧松过滤器套底部的螺栓后拿掉过滤器套。
7. 请从过滤器主体中拿出滤芯。
8. 请用中性洗涤剂清洗过滤器套。
9. 请用压缩空气清洁滤芯，如果很脏则请换新。
10.请按照和拆卸时相反的顺序重新装好真空泵过滤器。

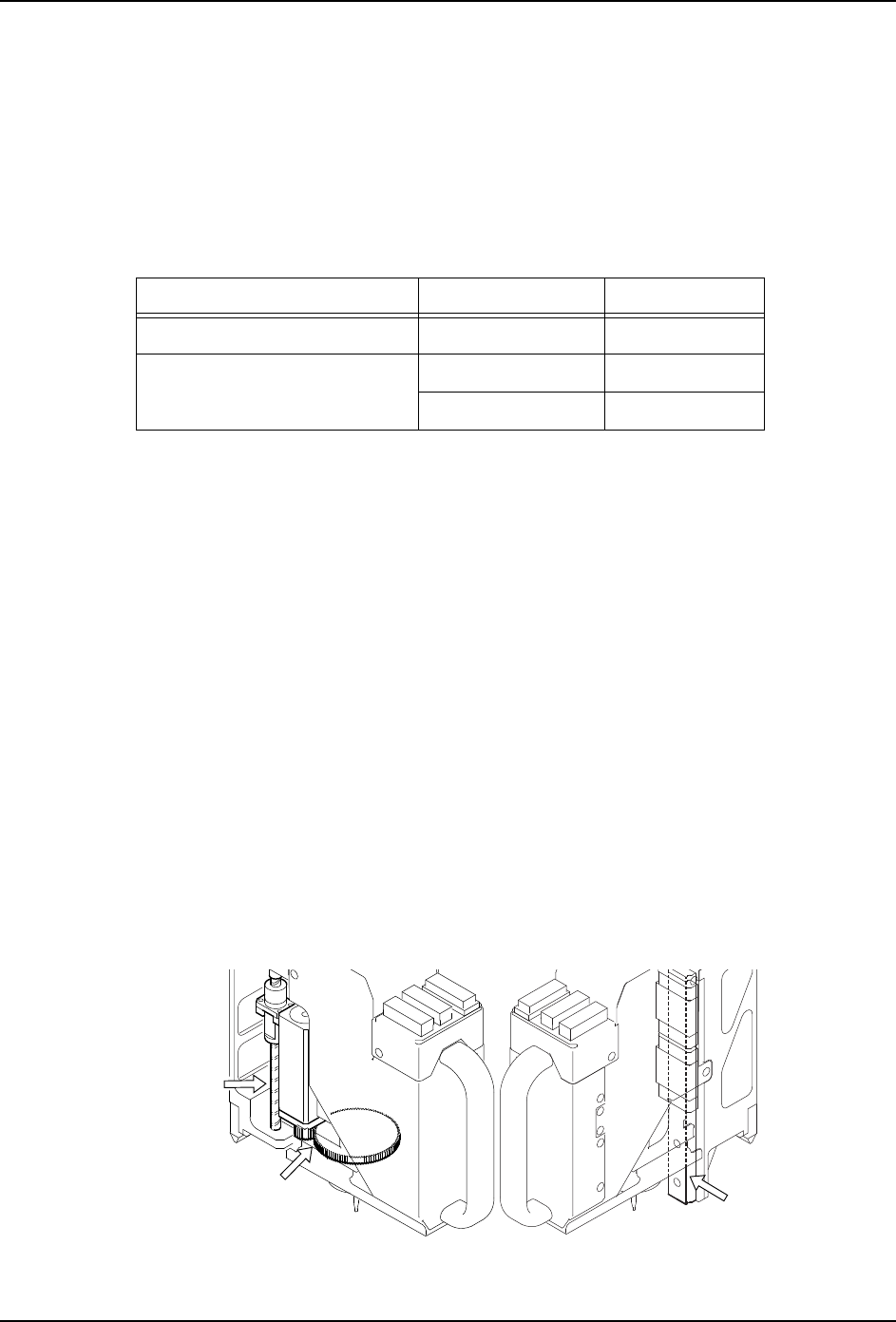

5.10.3 为 H01 型工作头加油
备注 )加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。
1. 请拆除贴装工作头并将它安装到维修保养支架上。（关于详细内容请参考 「4.1 拆除 /
安装贴装工作头」。)
2. 请用干净的布头擦去粘附在 Q 轴齿轮 (1) 上的旧润滑油和污垢。
3. 请用油刷蘸取 0.1cc Mobilith SHC460WT。
4. 请在 Q 轴齿轮 (1) 上用油刷将润滑油涂抹均匀。
5. 请用手转动 Q 轴齿轮 (1）使润滑油分布均匀。
6. 请用干净的布头擦去粘附在 Z 轴丝杆 （2）上的旧润滑油和污垢。
7. 请用油刷蘸取 0.117cc Daphne Exponex No.2。
8. 请在 Z 轴丝杆 (2) 上用油刷将润滑油涂抹均匀。
9. 请用干净的布头擦去粘附在 Z 轴导轨 （3）上的旧润滑油和污垢。
10.请用油刷蘸取 0.292cc Daphne Exponex No.2。
11.请在 Z 轴导轨 (3) 轨道表面用油刷将润滑油涂抹均匀。
12.请用手上下移动 Z 轴使润滑油分布均匀。
13.请用干净的布头擦去多余外溢润滑油。
润滑油 加油位置 加油量 （cc）
Mobilith SHC460WT(Mobil) (1) Q 轴齿轮 0.1
Daphne Exponex No.2( 出光 ) (2) Z 轴丝杆 0.117
(3) Z 轴导轨 0.292
2
1
3
NXTPHD011b
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
168 AIMEX IIS 机械手册
5.10.4 为 H02/H02F 型工作头加油
备注 )加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。
在工作头上端装有 Z 轴下落防止制动器。需要用手移动 Z 轴时请用手指按住制动器两边以解
除制动 （请参考下图）。
1. 请拆除贴装工作头并将它安装在维修保养支架上。（关于详细内容请参考 「4.1 拆除 /
安装贴装工作头」。)
2. 请拆除 Z 轴下落防止制动器上方的顶罩。
3. 请一边用手指按住制动器两边，一边用手指拿住 Z 轴丝杆螺母直到下降到最下方为止。
4. 请用干净的布头擦去粘附在 Q 轴齿轮 （1）上的旧润滑油和污垢。
5. 请用油刷蘸取 0.1cc Mobilith SHC460WT。
6. 请在 Q 轴齿轮 (1) 上用油刷将润滑油涂抹均匀。
7. 请用手转动 Q 轴齿轮 （1）使润滑油分布均匀。
8. 请用干净的布头擦去粘附在 Z1，Z2 轴丝杆 （2）上的旧润滑油和污垢。
9. 请用油刷蘸取 0.117cc Daphne Exponex No.2。
10.请在 Z1，Z2 轴丝杆 （2）上用油刷将润滑油涂抹均匀。请在 Z1，Z2 轴丝杆上分别涂抹
0.117cc。
11.请一边用手指按住制动器两边，一边用手指捏住 Z 轴丝杆螺母直到上升到最上方为止
12.请用干净的布头擦去粘附在 Z1，Z2 轴导轨 （3）上的旧润滑油和污垢。
13.请用油刷蘸取 0.292cc Daphne Exponex No.2。
14.请在 Z1，Z2 轴的导轨 （3）的轨道表面分别用油刷均匀地涂抹 0.292cc 该润滑油。
注意 )如果法兰盘沾有润滑油，请用干净的布头擦去。
15.请用手上下移动 Z 轴使润滑油分布均匀。
16.请用干净的布头擦去多余外溢润滑油。
润滑油 加油位置 加油量 （cc）
Mobilith SHC460WT(Mobil) (1) Q 轴齿轮 0.1
Daphne Exponex No.2( 出光 ) (2) Z1，Z2 轴丝杆 0.117
(3) Z1，Z2 轴导轨 0.292
