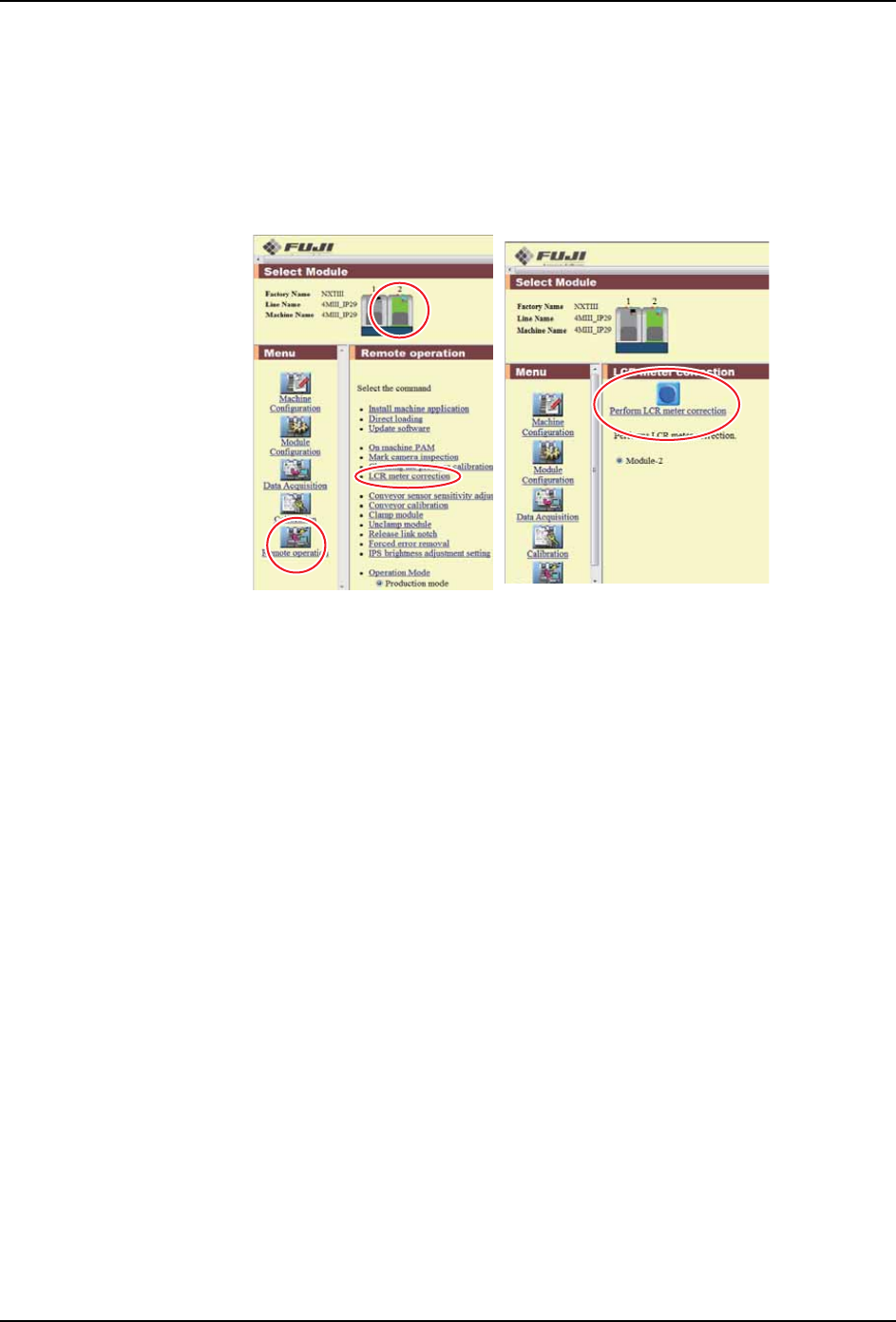

1. 请启动辅助软件。
2. 请选择对象机器。
3. 请选择 「远程操作」。
4. 请选择 「LCR 检测仪补正」。
5. 请实行 LCR 检测仪补正。
30NST-0262-E
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
228 AIMEX IIS 机械手册
5.11.17 LCR 检测仪的精度确认
更换测定端子时，请进行 LCR 检测仪的精度确认。
备注 )为了进行使用 LCR 检测仪补正、LCR 检测仪的精度确认以及 LCR 检查的生产，需要在
Job 中进行 「Machine Configuration」和 「元件数据」的设定。详细内容请参照 「编
程手册」。
1. 请从机器上拆除元件供应单元后，打开正面门。
2. 请进行废料盒的清扫。

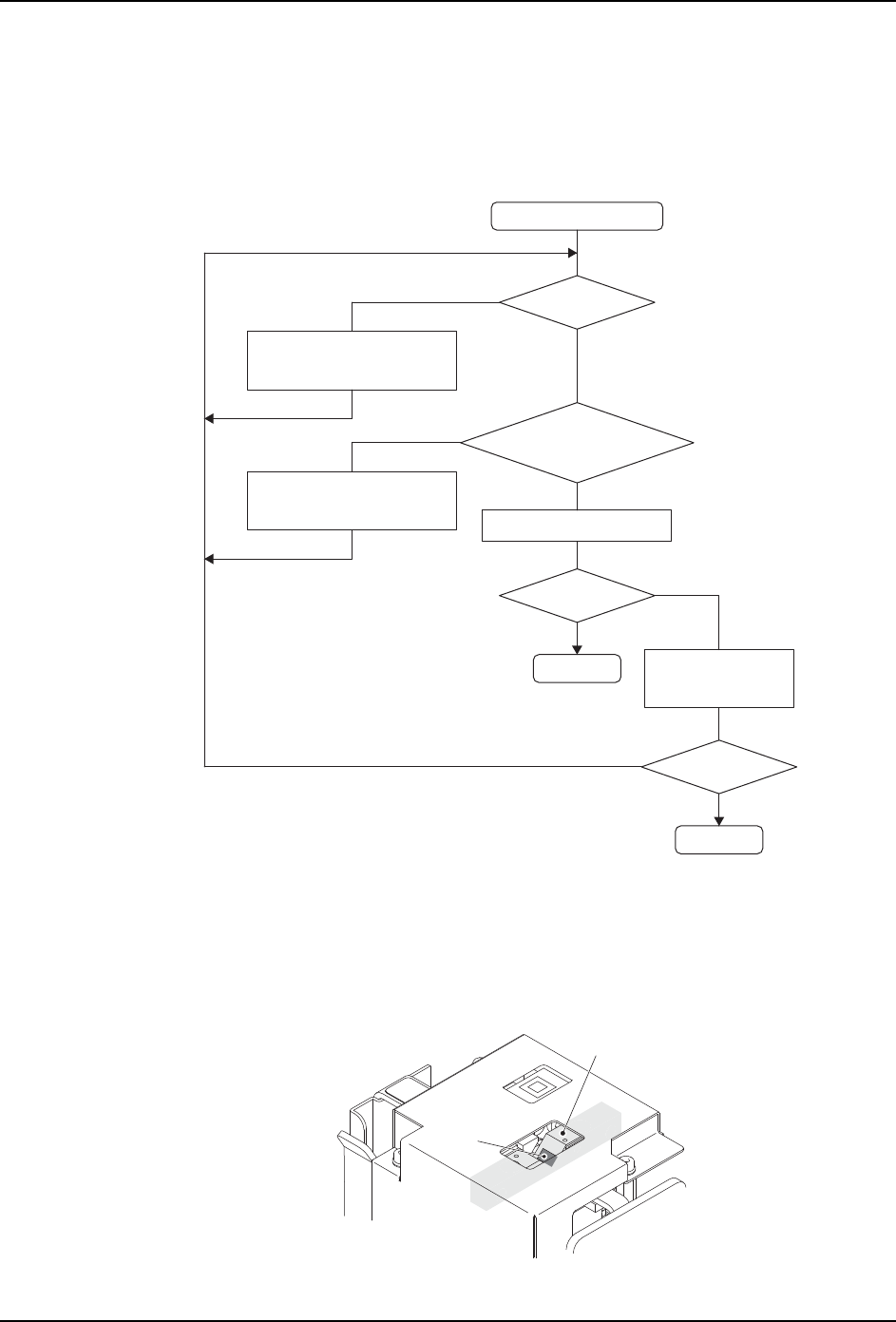

3. 请将基准电阻元件 (1) 放置在档板 (2) 的上面。
ᇂᡆ⎁ᇐㄥᆆⲺᴪᦘ
2.
2.
1*
2.
1*
ֵ⭞ᇔ䱻ݹԬⲺ⺤䇚
/&5Ỷ⎁ԠⲺ㋴ᓜ⺤䇚
2.
1*
1*
/&5Ỷ⎁Ԡ㺛↙
ṯᦤ᭻䳒ᧈ䲚ⲺঋݹỶḛ
ṯᦤ᭻䳒ᧈ䲚ⲺঋݹỶḛ
/&5Ỷḛ
ᔶခ⭕ӝ
ᔶခ⭕ӝ
/&5Ỷḛ
⺤䇚ݹԬᆿ㻻䭏䈥
䠃᯦ᆿ㻻ݹԬ
30NST-0253-S
30NST-0263
(2)
(1)
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 229
4. 请将机器返回到原来的状态。
5. 请启动 Equipment Check。
6. 请从 「菜单」框内选择 「I/O 监视器」- 「基座」或者 「模组」后，选择 「选项远
程」。
7. 请勾选 「输出操作」。
8. 请从输出列表中选择 「Y408」后，单击 [ONorOFF] 键，使可动端子前进。
9. ２秒钟后，请从输出列表中选择 「Y409」后，单击 [ONorOFF] 键，使挡板后退。
10.在基准电阻测定之前，变更 LCR 检测仪的设定。详细内容请参照 「LCR 检测仪使用说明
书」。
a. 解除键锁定。密码为 "3523"。
b. 显示参数设定为 [Z]。
c. 测定频率设定为 [1.0000kHz]。
d. 测定信号程度设定为 [V]。
e. 测定范围设定为 [AUTO]。
11.请按下 LCR 检测仪的 [TRIG] 键。进行基准电阻测定。基准电阻元件的测定值显示在
LCR 检测仪的显示器上。测定值小于 100Ω±0.5％时 ( 从 99.5Ω 到 100.5Ω) 为合格。
12.请在基准电阻测定后变更 LCR 检测仪的设定。详细内容请参照 「LCR 检测仪使用说明
书」。
a. 在 [JUDGE SYNC] 内设定测定范围。
13.请从输出列表中选择 「Y408」后，单击 [ONorOFF] 键，使可动端子后退。
14.请从输出列表中选择 「Y409」后，单击 [ONorOFF] 键，使挡板前进。
15.请拆除元件供应单元，打开正面门。
16.请取出废料盒。
17.请回首基准电阻元件。
18.请将机器返回到原来的状态。
