MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 295 9. 请先拧松 4 根螺栓，然后向后滑动并拿掉相机单元。注意 )请绝对不要拧松相机单元上的螺栓和定位螺栓。（请参考下图。） 10.请拔掉照明单元的导线插头。 30MEC-0274S Ⳍᴎऩܗ 㶎ᷧ 㶎ᷧ 30MEC-0275S ᇐ㒓᥹ᦦᑻ UeD08VDL UeD08VDL Downloaded at 2018/05/28 10:05:50…

7. 更换部件 MEC-AIMEX2S-011S0

294 AIMEX IIS 机械手册

1. 请拆除需要进行作业那一侧的料站单元。( 关于详细内容请参考「4.2 安装 / 拆除 MFU-

65」。)

2. 请使用贴装工作头更换指令将工作头移至更换位置。( 关于详细内容请参考「4.1 拆除

/ 安装贴装工作头」。)

3. 请关闭主电源开关。

4. 请打开正面门。

5. 请等线性马达降到常温后再作业。

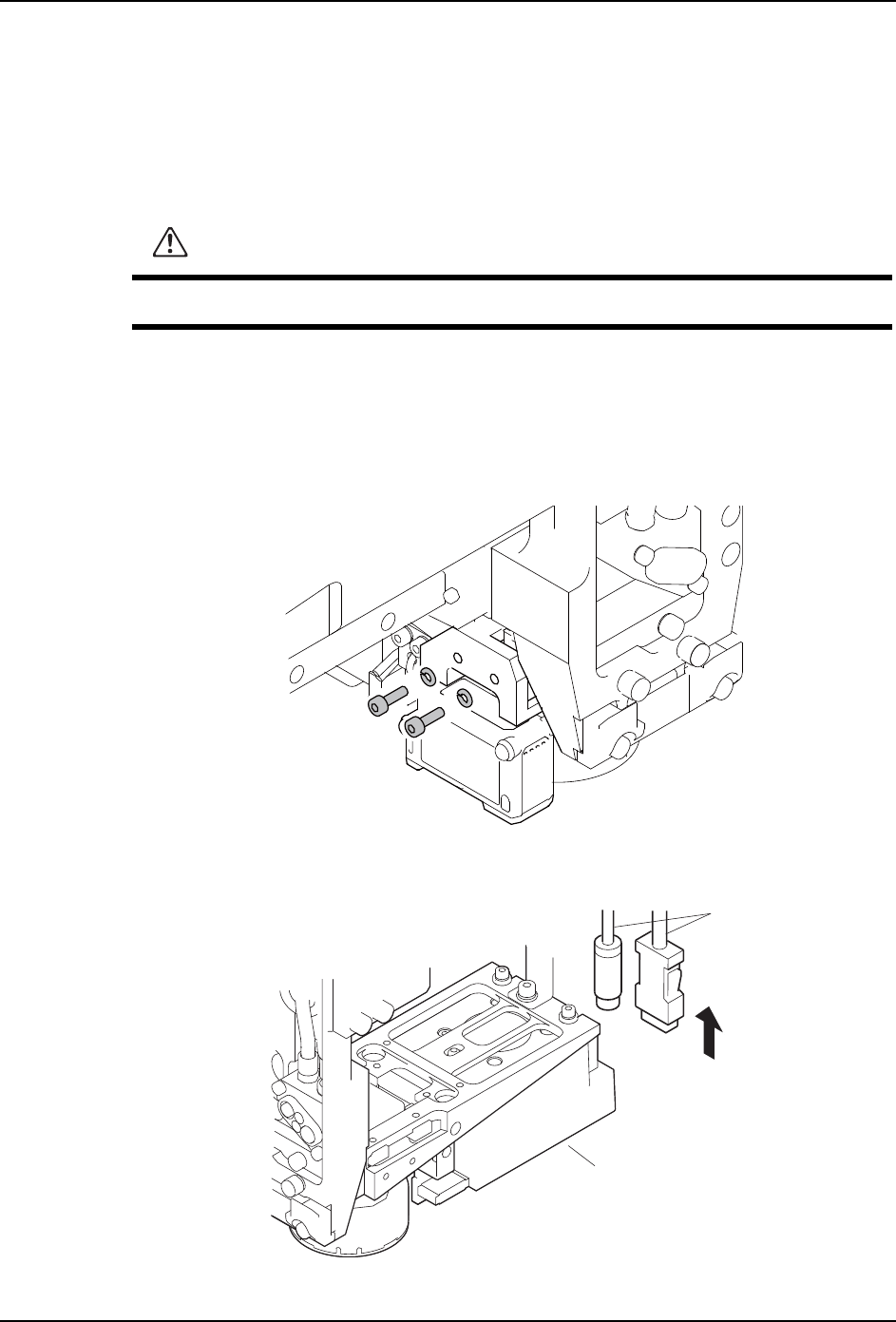

6. 请拔掉 PH2 传感器（用于检测电路板高度）的插头并切断电线绑带。

7. 请先拆除 2 个螺栓再拿掉 PH2 传感器。

8. 请拔掉相机单元后部的插头。

警告

更换元件相机之前请务必切断机器主电源。

30MEC-0744

30MEC-0273S

Ⳍᴎऩܗ

᥹ᦦ༈

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 295

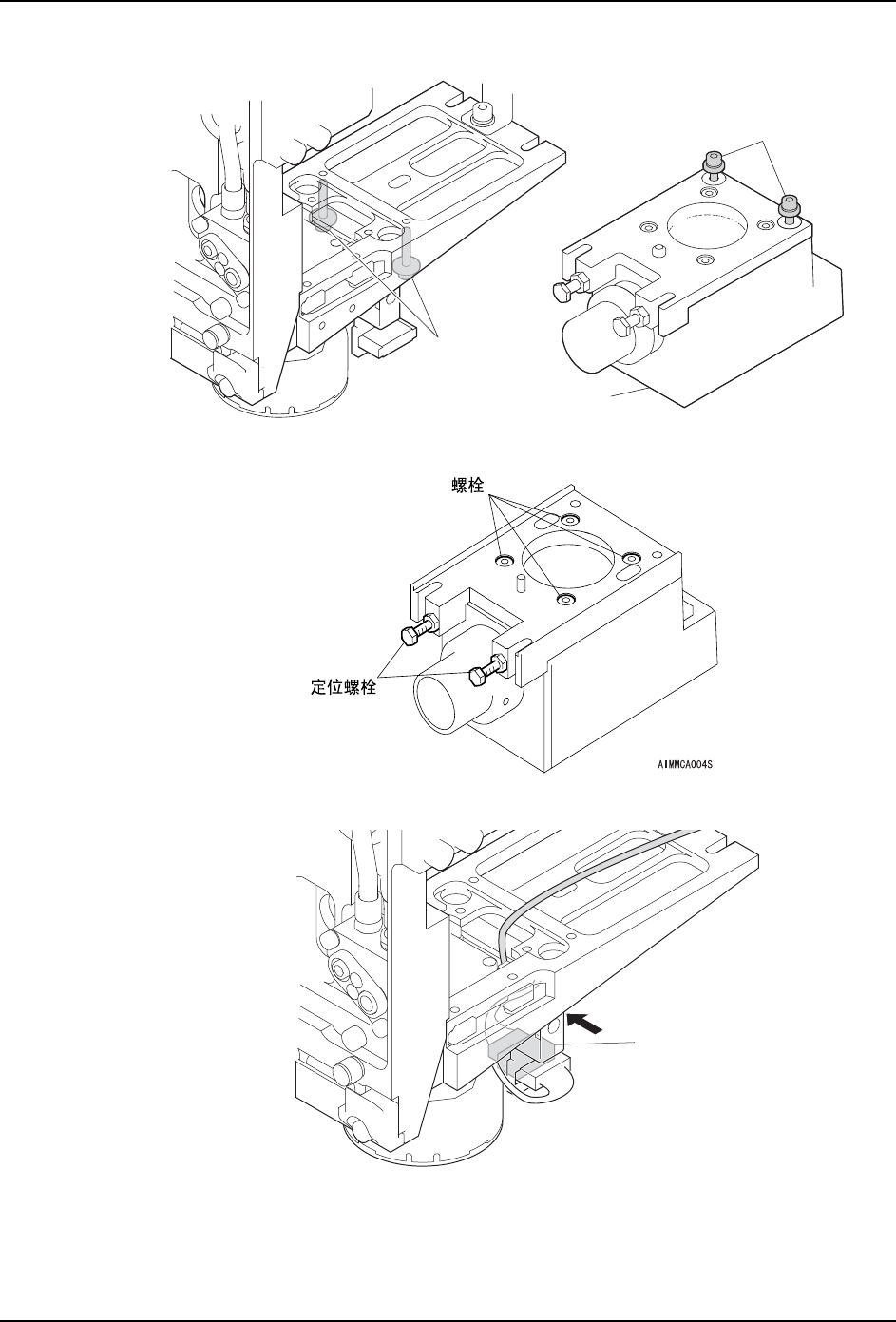

9. 请先拧松 4 根螺栓，然后向后滑动并拿掉相机单元。

注意 )请绝对不要拧松相机单元上的螺栓和定位螺栓。（请参考下图。）

10.请拔掉照明单元的导线插头。

30MEC-0274S

Ⳍᴎऩܗ

㶎ᷧ

30MEC-0275S

ᇐ㒓᥹ᦦᑻ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

296 AIMEX IIS 机械手册

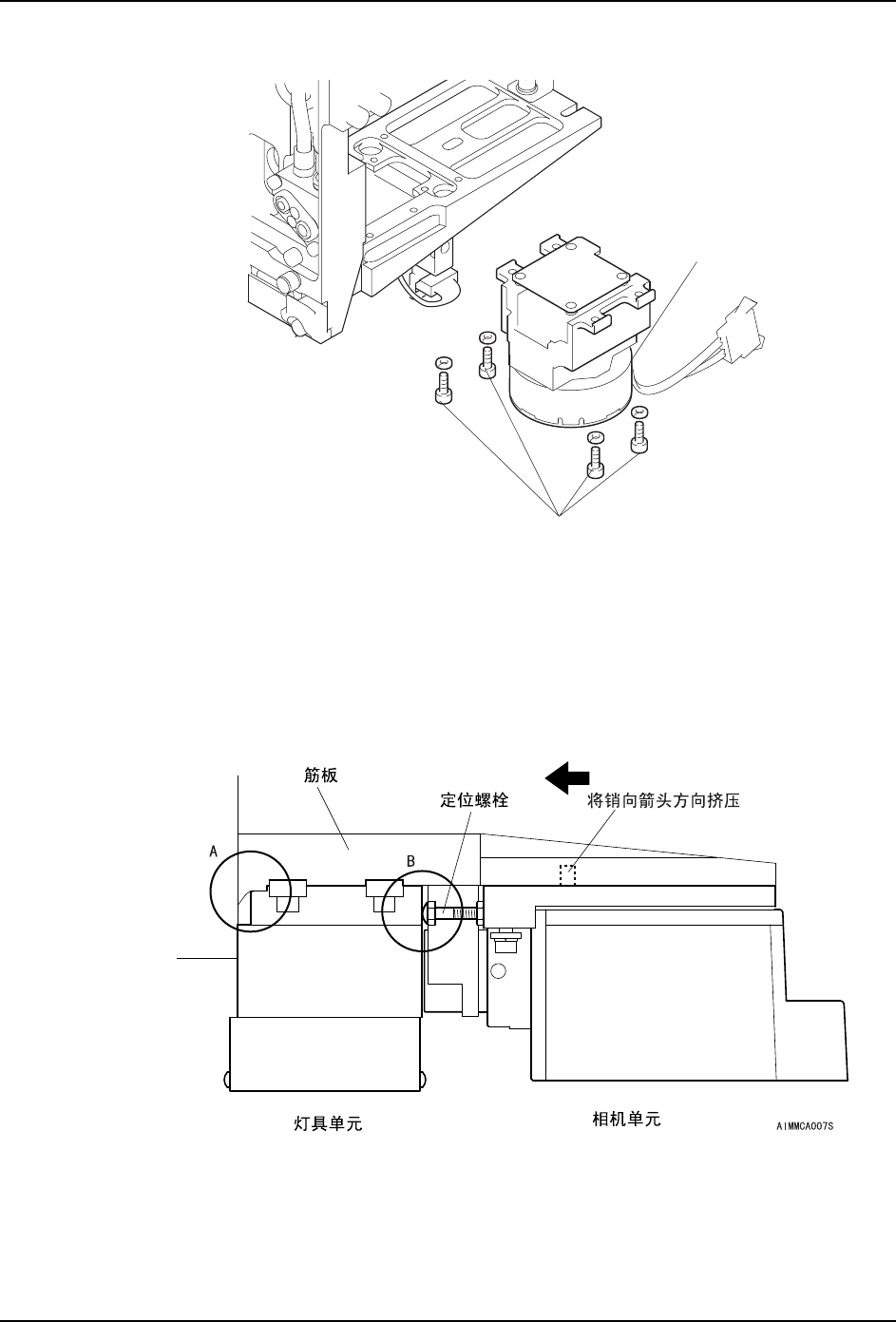

11.请用六角扳手拆除 4 根螺栓后拿掉照明单元。

12.请安装新型单元并使机器重新恢复原样（步骤与拆卸时相反）。

13.光源单元和相机单元的安装注意事项如下：

a. 请先将照明单元和相机单元临时固定在支架上。

b. 请一边向箭头方向推带销部位，一边将固定照明单元和相机单元的螺栓拧紧而最终

固定在支架上。请保证 A 和 B 两处都紧密相连而不留任何空隙。

30MEC-0276S

✻ᯢऩܗ

㶎ᷧ

UeD08VDL
