MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 311 2. 请拆除 4 根螺丝后更换托板上的伺服电路板。 3. 请先将伺服电路板沿着导轨插入 CPU 箱内，然后再用螺丝固定。 7.6.7 电路板更换后的作业 1. 请按照与拆除时相反的顺序将 CPU 箱装回机器。 2. 请接通电源后确认机器是否正常 启动。 3. 如更换了 CPU 电路板，则请登录各种固有值以及设定 模组功能。关于详细内容请参考 「6.…
7. 更换部件 MEC-AIMEX2S-011S0
310 AIMEX IIS 机械手册

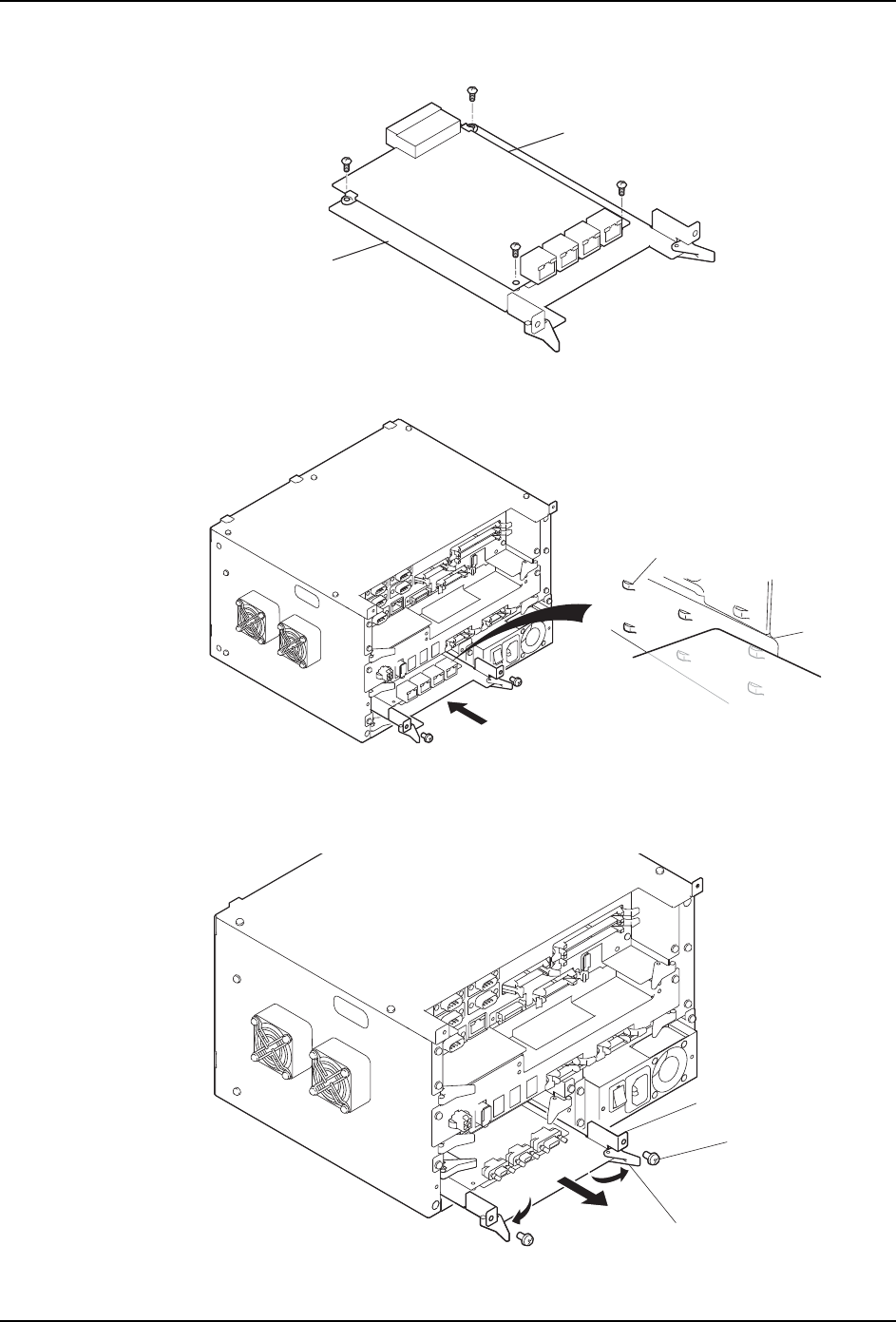

2. 请拆除 4 根螺丝后更换托板上的 Fabric 电路板。
3. 请先将 Fabric 电路板沿着导轨插入 CPU 箱内，然后再用螺丝固定。
7.6.6 更换伺服电路板
1. 请先用 1 号十字形螺丝刀拆除 2 根螺丝，然后扳开拉杆，最后拉出伺服电路板托板。
30MEC-0168-Sa
ᢎᶵ
㓚㔪⭫䐥ᶵ
0.19 Nm
30MEC-0169-Sa
ሲᆊ
0.69 Nm
30MEC-0170S
ᡇ
㶎ϱ
Ԏ᳡⬉䏃ᵓᠬᵓ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 311

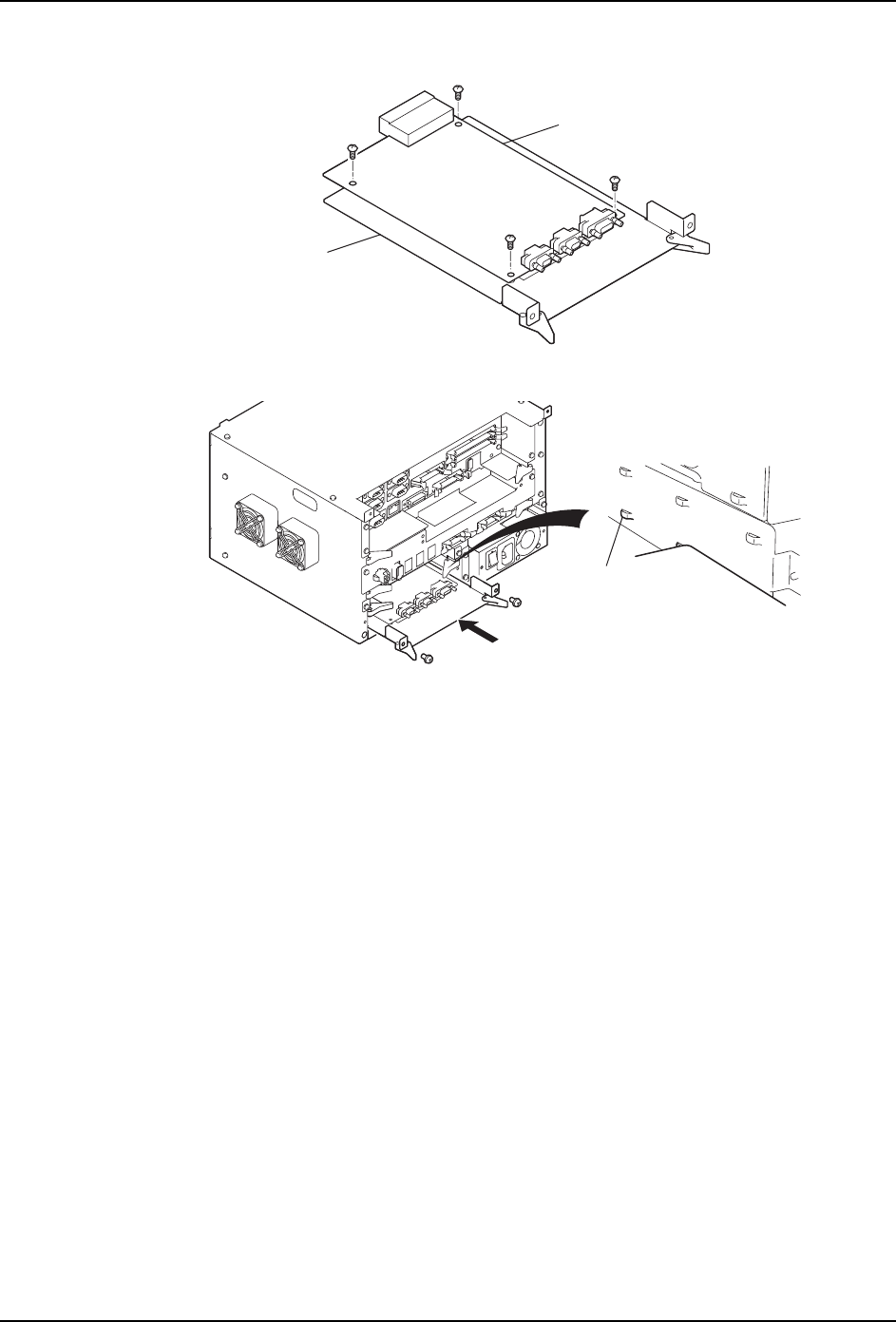

2. 请拆除 4 根螺丝后更换托板上的伺服电路板。
3. 请先将伺服电路板沿着导轨插入 CPU 箱内，然后再用螺丝固定。
7.6.7 电路板更换后的作业
1. 请按照与拆除时相反的顺序将 CPU 箱装回机器。
2. 请接通电源后确认机器是否正常启动。
3. 如更换了 CPU 电路板，则请登录各种固有值以及设定模组功能。关于详细内容请参考
「6.9.5 更换完毕后的各种设定」中从步骤 2 开始的作业。
30MEC-0171-Sa
ᢎᶵ
հᵃ⭫䐥ᶵ
0.19 Nm
30MEC-0172-Sa
ሲᆊ
0.69 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
312 AIMEX IIS 机械手册

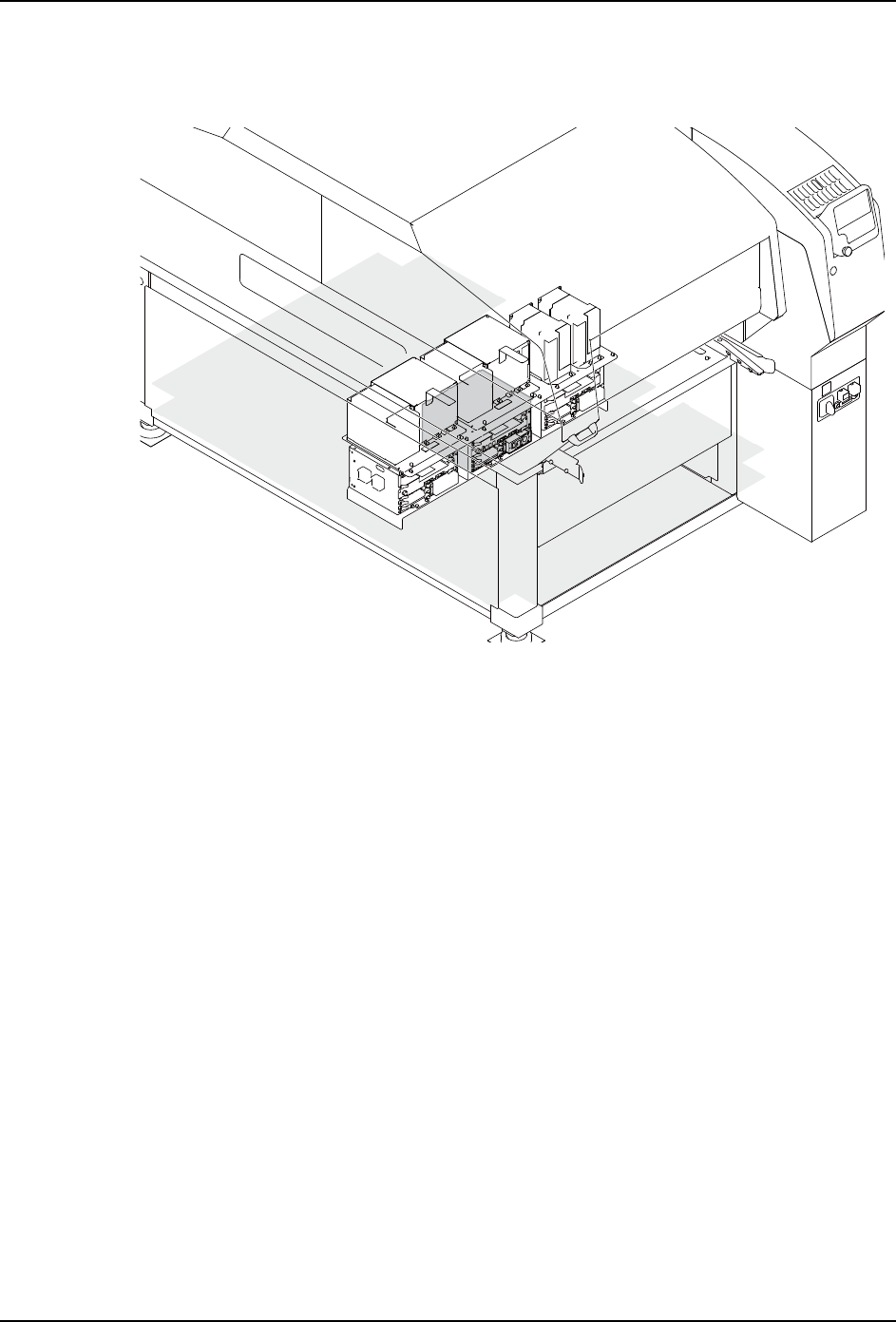

7.7 更换基座 CPU 箱
基座 CPU 箱位于 Side1 这一侧的基座内。
7.7.1 必要工具
十字形螺丝刀、六角扳手
7.7.2 准备工作
1. 推荐在日常工作中记录、管理与网络相关的设定值。
备注 )关于 IP address，可以通过手动模式中的 「信息指令」进行确认。
·IP address ·Subnet mask ·Default gateway
·此外还有 DNS 服务器和主电脑名等
2. 在更换 CPU 箱的同时还需更换 CPU 箱内的内存卡时，因为需要用到修正值文件，所以请
确认手头是否有记录了各种固有值的软盘。该软盘包含在机器的附属品中。
备注 )如果内存卡没有异常，则请将现有内存卡直接插入新 CPU 箱内。
