MEC-AIMEX2S机械手册S.pdf - 第115页
MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 95 治具 过滤器清洗筐 K1325C 用于清洗贴装工作头过滤器 治具 用于给 升降杆内加油 用于替 H12HS、H12HSQ、 V12、 H08M、H08MQ 工作头的升 降杆内的 O 型圈加油 2SGKHJ0002**：2 根注油棒型 适用于 H12HS、 H12HSQ、V12 工作 头 2SGKHJ0003**：4 根注油棒型 适用于 H12HS、 H1…
5. 保养 MEC-AIMEX2S-011S0
94 AIMEX IIS 机械手册

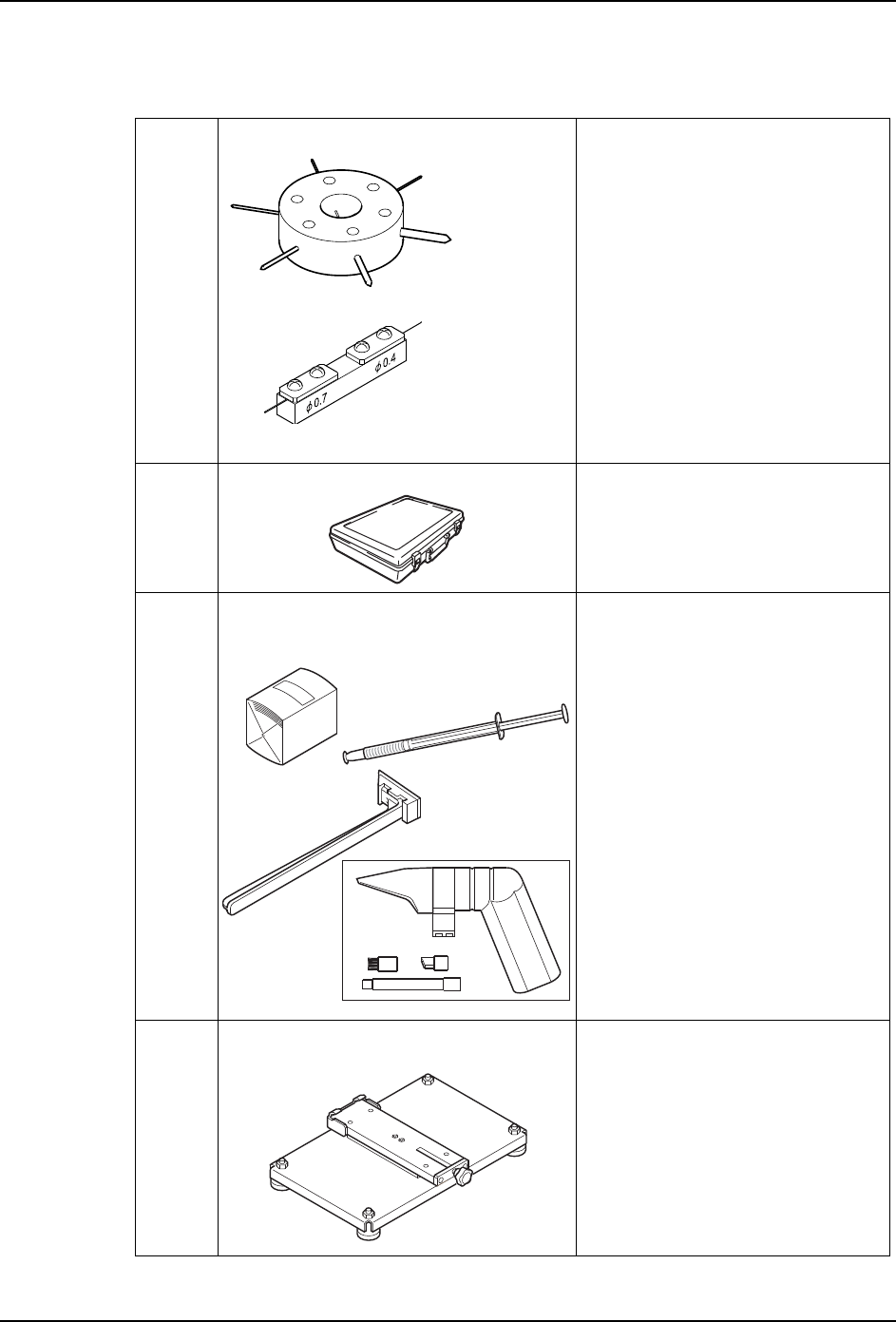

5.1.3 必需用品
备注 )表中的治具都是非标配件。
治具 用于清洁吸嘴内部
治具 Fuji 润滑油枪套件 AWPJ8201 用于给油嘴加油
治具 元件相机清洁治具 用于清洁元件相机玻璃面
治具 工作头维修保养架 AA0AM** 用于贴装工作头的清洁、加油
ఈ⏙ᠿ⫼䗮ᴵ$:3-
⫼ఈ⏙ᠿ⊏$$;<
1;73&$6E
᪺ᣁ఼$$;
⏙⋕఼.+
⏙⋕㒌$7
ⳳぎヨ$
NXTPHD027a
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 95

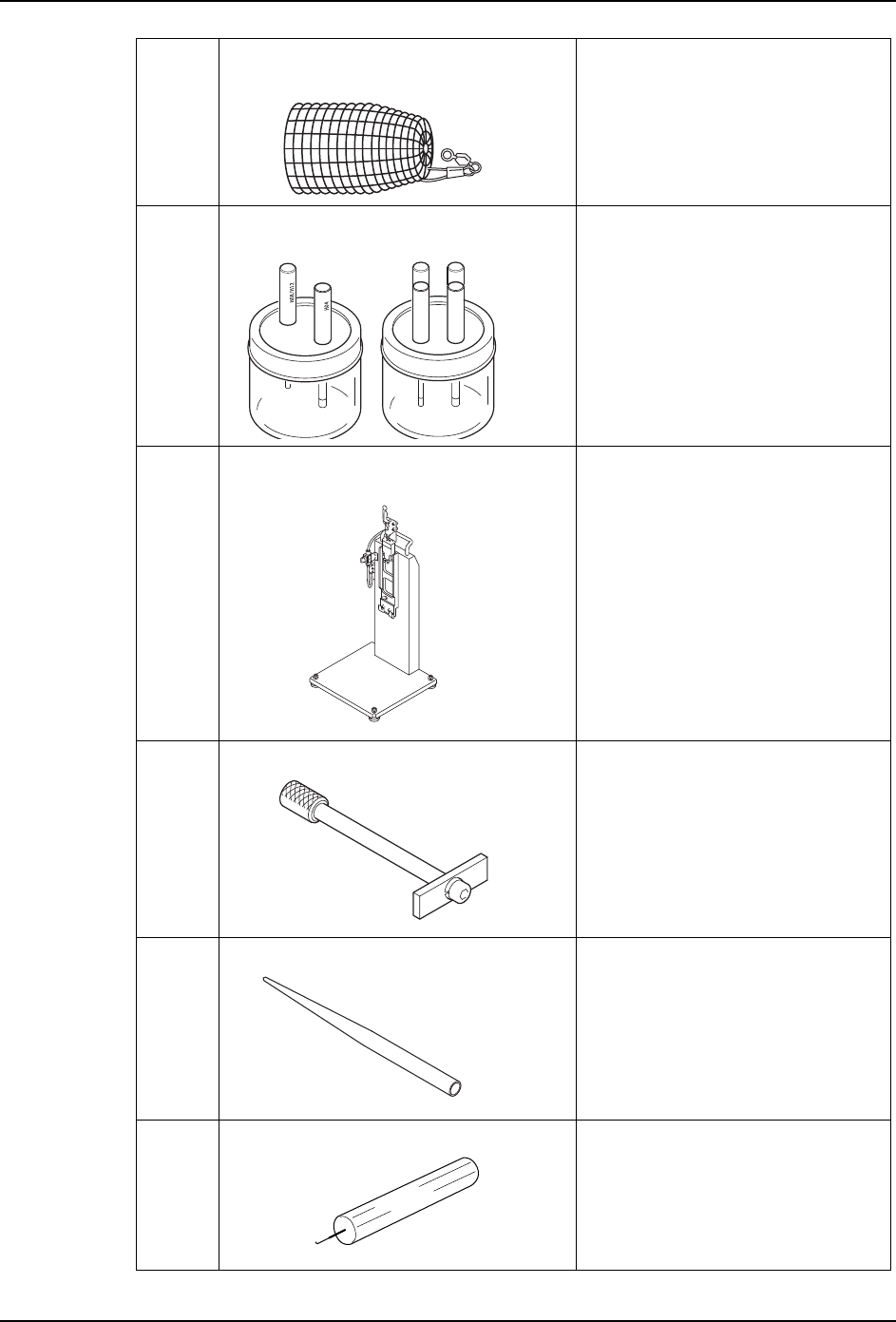

治具 过滤器清洗筐 K1325C 用于清洗贴装工作头过滤器
治具 用于给升降杆内加油 用于替 H12HS、H12HSQ、V12、
H08M、H08MQ 工作头的升降杆内的
O 型圈加油
2SGKHJ0002**：2 根注油棒型
适用于 H12HS、H12HSQ、V12 工作
头
2SGKHJ0003**：4 根注油棒型
适用于 H12HS、H12HSQ、V12、
H08M、H08MQ 工作头
治具 工作头清洁器 QK00C** 用于点检 H12HS、H12HSQ、V12、
H08M、H08MQ 工作头内的机械阀 O
型圈。
治具 机械阀滑动阻力测定头 AA6KN** 用于更换 H12HS、H12HSQ、V12、
H08M、H08MQ 工作头内的机械阀 O
型圈。
治具 机械阀 O 型圈更换治具 PM072M* 用于更换 H12HS、H12HSQ、V12、
H08M、H08MQ 工作头内的机械阀 O
型圈
治具 吸嘴过滤器拆卸治具 PMOGLZ* 用于拆卸 H08M、H08MQ 型工作头的
吸嘴过滤器
NXTPHD
30MEC 0792
㻞㻿㻳㻷㻴㻶㻜㻜㻜㻟㻖㻖㻞㻿㻳㻷㻴㻶㻜㻜㻜㻞㻖㻖
01MEC-0523
01MEC-0567
01MEC-0566
02NST-0059
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
96 AIMEX IIS 机械手册
治具 吸嘴过滤器安装治具 AB164** 用于安装 H08M、H08MQ 型工作头的
吸嘴过滤器
治具 单头扳手 PBOOEY* 用于拆卸 V12 型工作头
机械阀
治具 注射筒 S61439 用于为 V12 型工作头的
升降杆、升降杆齿轮加油
注射筒可以为所有贴装工作头加
油。
但同一注射筒只能加一种油。
治具 扭矩螺丝刀 （AA9ZT**) 用于拆卸 V12 型工作头的
机械阀
治具 扭矩螺丝刀 2AGKHJ0013** 用于安装 H08M、H08MQ 型工作头的
机械阀推板
治具
机械阀加油治具 2AGKHJ0299** 用于替 H04/H04S/H04SF/H08M/
H08MQ/V12 工作头的机械阀加油
治具
机械阀加油治具 2AGKHJ0300** 用于替 H12HS/H12HSQ 工作头的机
械阀加油
工具 扳手套件 -
六角扳手套件 -
一字形螺丝刀 -
十字形螺丝刀 -
扭矩扳手 -
厚薄规 t=0.08、 t=0.10
02NST-0060
01NST-0882
01NST-0952a
01NST-1097
01MEC-2017
01MEC-2018
