6. 更换消耗品 MEC-AIMEX2S-011S0 266 AIMEX IIS 机械手册 6.11 更换远程控制 I/O 电路板保险丝 6.11.1 更换时期 如果保险丝烧断就请更换。 6.11.2 更换方法 1. 请拆除需 要更换保险丝的 Side 的 MFU-65, 并打开正面门 。 （关于详细内容 请参考 「4. 2 安装 / 拆除 MFU-65」 ） 警告 刚停止运转时，请不要直 接触摸 Y 轴线性马达。以免高温灼伤。 线性马…
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 265
6.10.5 更换完毕后的各种设定
更换基座 CPU 电池后必须进行网络设定。
设定方法
1. 请打开主电源。
2. 此时会再次显示电池电量耗尽表示画面。出现该画面后请按 OK 键。然后就会显示网络
设定画面。
备注 )如果没有显示电池电量耗尽表示画面而直接显示网络设定表示画面，就请直接进入下
一步骤。
如果按 OK 键后显示 「Module and base are unable to communicate.」画面而没有显
示网络设定画面，就请通过软件工具 - 「TcpIpSetting」设定网络。（关于详细内容请
参考 （「AIMEX IIS 系统手册」中的 「软件工具使用方法」中的 「TcpIpSetting」。）
3. 请在网络设定画面上设定事先记录的 IP address、Subnet mask、Default gateway。
4. 请关闭主电源开关，稍后重新打开。
5. 如果还需指定 DNS 伺服器或者 HOST 名称，则请通过软件工具 - 「NetworkSetting」设
定网络。（关于详细内容请参考 （「AIMEX IIS 系统手册」中的 「软件工具使用方
法 」）。
Module <<Normal Mode>>
Fuji_VM Version V02.61
Fuji Machine Mfg. Co., Ltd.
Booting system
DIO Initialize Done
CUnet Initialize Done
Panel Initialize Done
IO Shell Initialize Done
Boot Error occurred
ErrorCode :0x8000EB0D
SubErrorCode :0x00000000
Battery Error(Base)
:
:
:
01MEC-0027
01MEC-0028
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
266 AIMEX IIS 机械手册
6.11 更换远程控制 I/O 电路板保险丝
6.11.1 更换时期
如果保险丝烧断就请更换。
6.11.2 更换方法
1. 请拆除需要更换保险丝的 Side 的 MFU-65, 并打开正面门。（关于详细内容请参考 「4.2
安装 / 拆除 MFU-65」）
警告
刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。
线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线
圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机
导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。
移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。
在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。
请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而
发生故障。
更换工作头和维修保养操作时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性
标尺带伤痕而出错并导致无法生产时请及时更换。

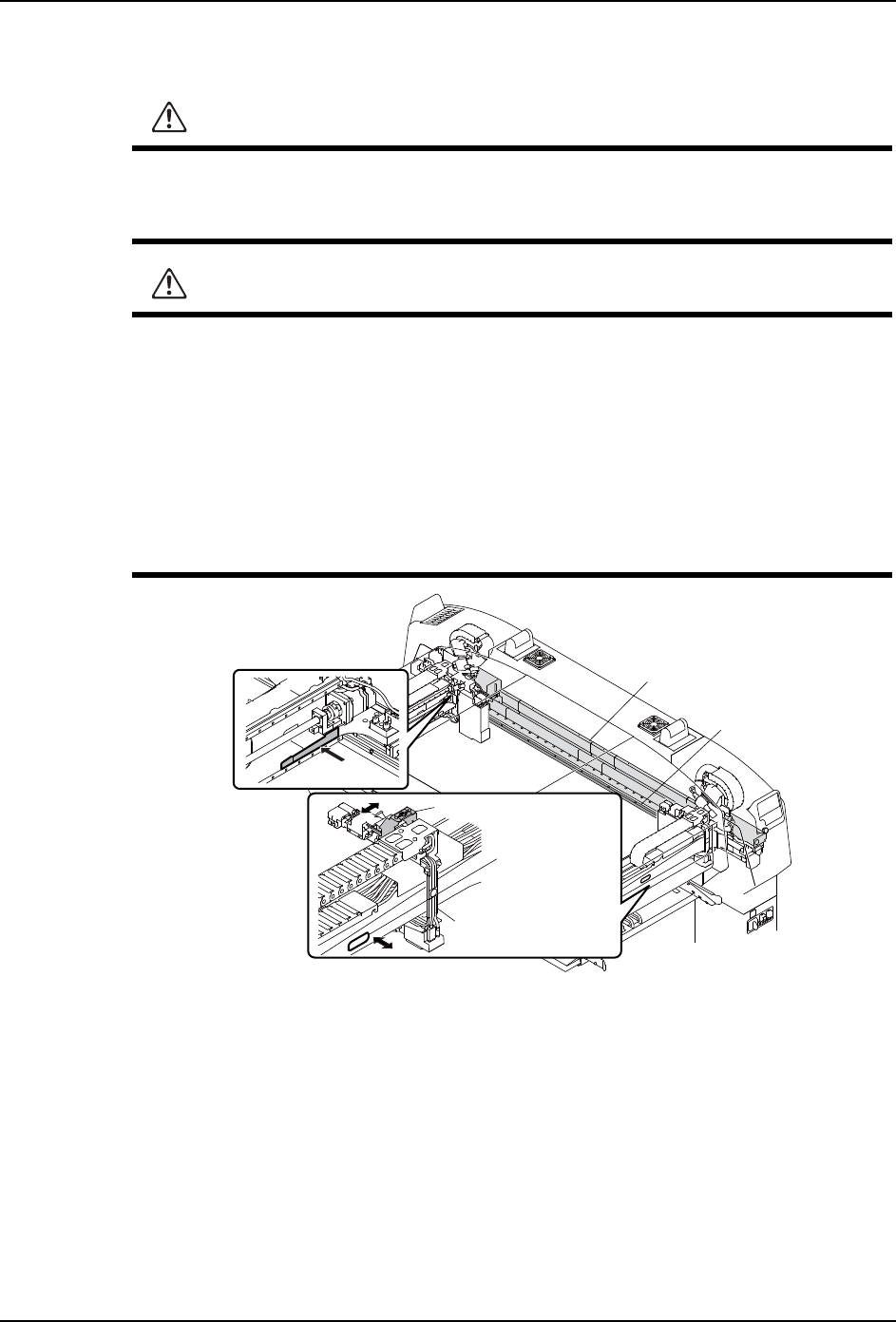

30MEC-0443Sa
㓵ᙝ傢䗴
㓵ᙝḽተ
⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ
ᇐփᵰ
㓵ᶕ᭥ᷬ
⭞ӄ〱ࣞ
<䖪Ⲻᣀᢁ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 267
2. 请关闭主电源开关，切断机器电源。
3. 请等线性马达轴降到常温后再进行作业。
4. 请拆除 2 根螺栓后拿掉远程控制 I/O 电路板的前盖。
5. 为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静
电带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两侧的操作面板下方。
6. 请从上面这块远程控制 I/O 电路板上拔掉插头。插头的连接位置因 XY 机械手数量或
Side 不同而有差异。
7. 请拆除螺丝后拿掉上面这块电路板。
注意
更换保险丝前请务必切断电源。更换前后的保险丝容量请保持一致。
30MEC-0496-a
1.96 Nm
注意
如果作业时携带静电，可能会破坏电路板的电子元件。
30MEC-0610-a
0.69 Nm
