MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 201 8. 请用油刷蘸取 0.375cc Da phne Exponex No.2。 9. 请滑动驱动轴并用油刷均匀地涂抹润滑油。 10.请滑动驱动轴使润滑油分布均匀。 11.请擦去多余外溢润滑油。 12.请安装料盘单元 -M 的盖板。 5.10.19 检查 · 调节料盘单元 -M 皮带张力为了检查皮带张力请事先准备张力计。另外，请拆除料盘单元 …

5. 保养 MEC-AIMEX2S-011S0

200 AIMEX IIS 机械手册

5.10.18 为料盘单元 -M （料盘定位销）加油

备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。

1. 请拆除料盘单元 -M。（关于详细内容请参考「4.6 安装 / 拆除料盘单元 -M」）

2. 请拆除料盘单元 -M 的盖板。

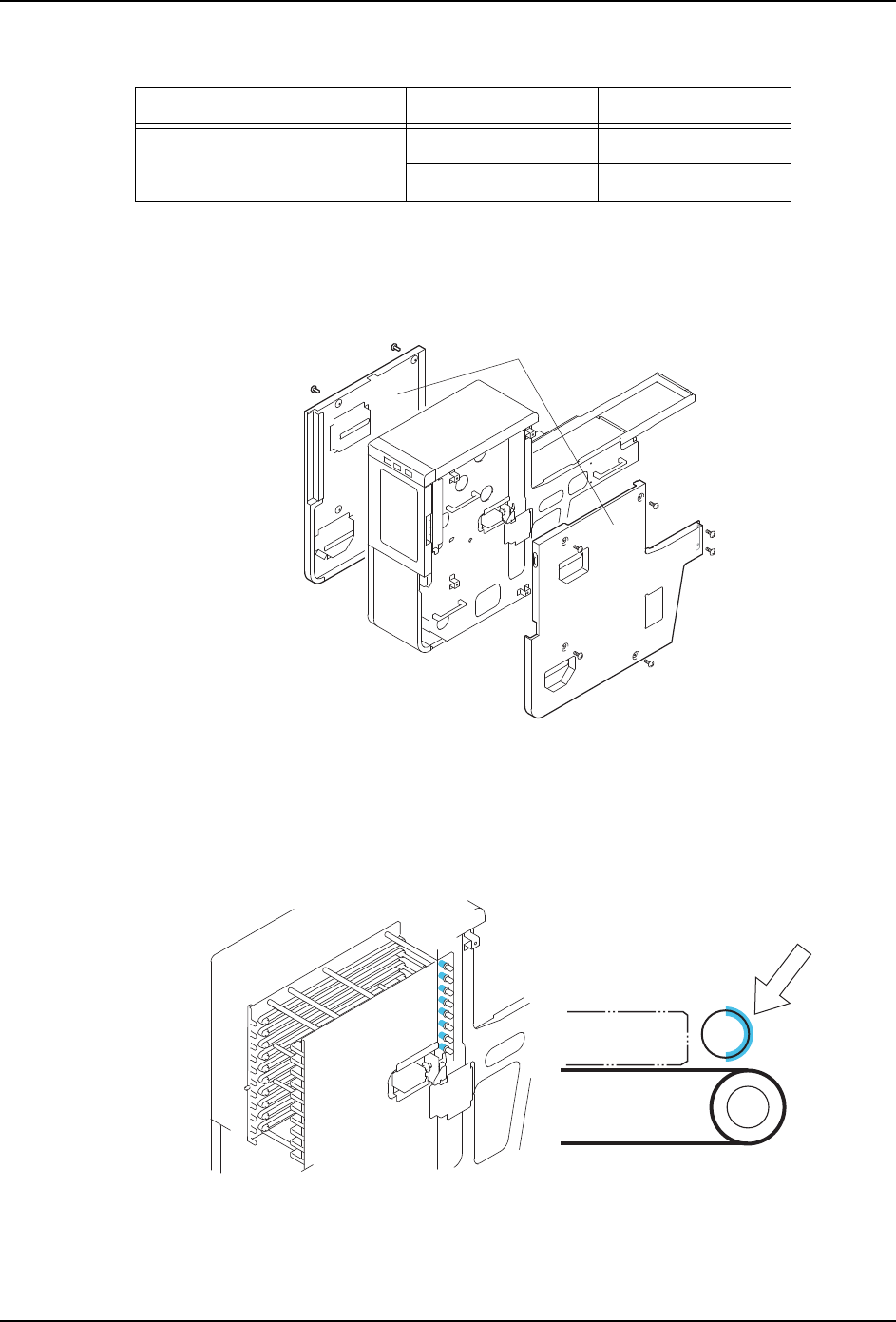

为定位销（10 处）加油

3. 请用干净的布头擦去料盘定位销上的污垢。

4. 请用油刷蘸取 0.115cc Daphne Exponex No.2。

5. 请用油刷将润滑油均匀地涂抹在料盘定位销（不接触料盘的一侧）上。

6. 请擦去多余外溢润滑油。

为驱动轴加油

7. 请用干净的布头擦去驱动轴上的污垢。

润滑油加油位置加油量（cc）

Daphne Exponex No.2( 出光 ) 料盘定位销 0.115

料盘定位销驱动轴 0.375

01MEC-0425Sb

ⴌ㖟

1P

᭭ⲬㆅⲂᏺ

᭭Ⲭ

䇋㭘㭘ഄ೼ϡ᥹㾺᭭Ⲭⱘϔջ

䖯㸠⍖ᭋǄ

0(&6

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 201

8. 请用油刷蘸取 0.375cc Daphne Exponex No.2。

9. 请滑动驱动轴并用油刷均匀地涂抹润滑油。

10.请滑动驱动轴使润滑油分布均匀。

11.请擦去多余外溢润滑油。

12.请安装料盘单元 -M 的盖板。

5.10.19 检查 · 调节料盘单元 -M 皮带张力

为了检查皮带张力请事先准备张力计。另外，请拆除料盘单元 -M。（关于详细内容请参考

「4.6 安装 / 拆除料盘单元 -M」）

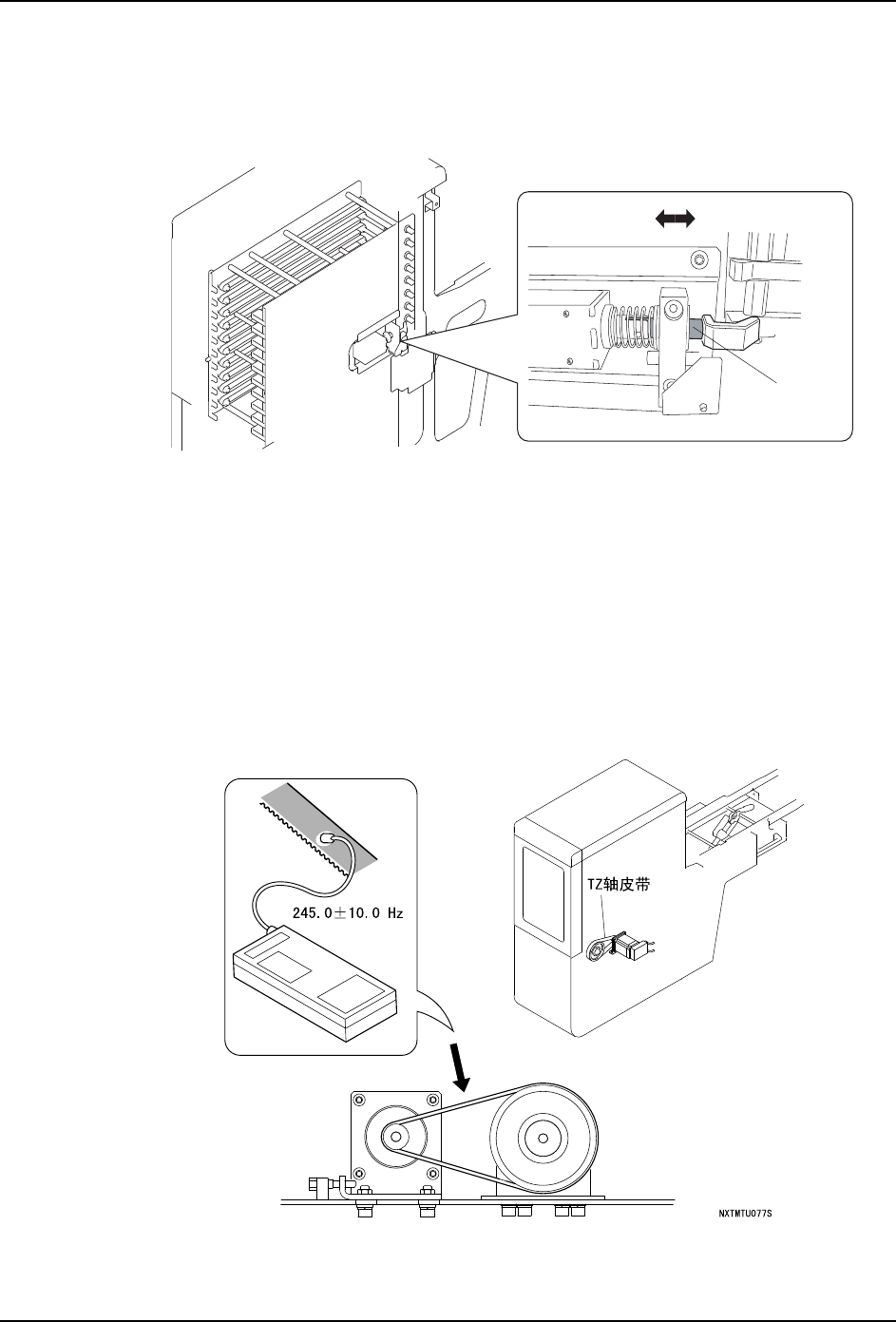

〈TZ 轴皮带张力（驱动部位）〉

1. 请测定皮带张力。请确认跨度最长的皮带中央的测定值是否处于 245.0±10.0Hz 的范围

之内。

0(&6

ᅮԡ䫔

偅ࡼ䕈

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

202 AIMEX IIS 机械手册

2. 测定值超出上述范围时请调节皮带张力。请拧松马达的定位螺栓后转动调节螺栓进行调

节。

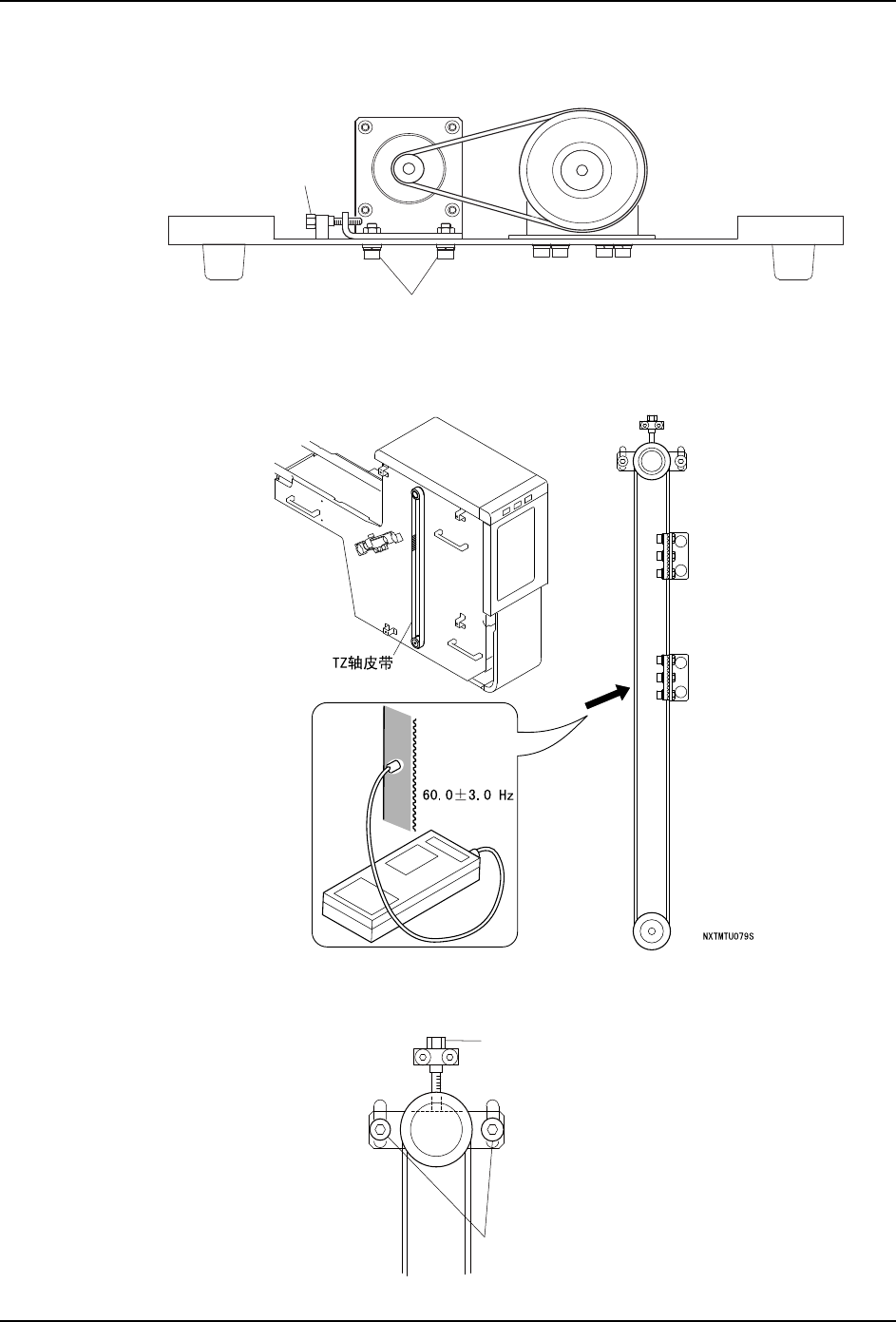

〈TZ 轴皮带张力〉( 料盘箱升降部位 )

1. 请测定皮带张力。请确认皮带中央的测定值是否处于 60.0±3.0Hz 的范围之内。

2. 测定值超出上述范围时请调节皮带张力。

请松开张力轮的定位螺栓后转动调节螺栓进行调节。

NXTMTU078Sa

调整螺栓

固定螺栓 7.84 Nm

1;70786D

രᇐ㷰ṉ

䈹᮪㷰ṉ

1P
