5.9.7 搬运轨道电路板通过传感器的清扫

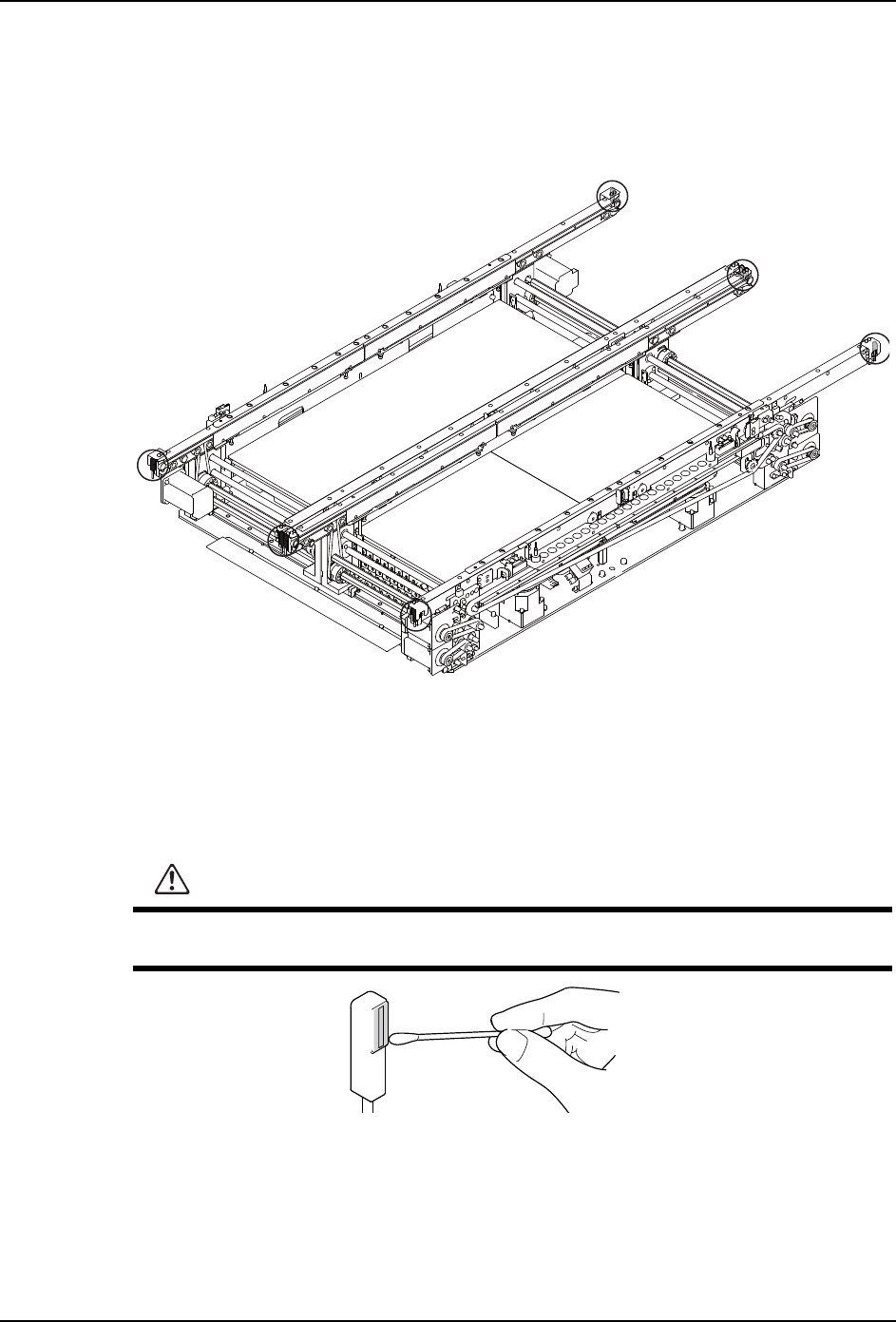

请使用干净的绵棒清扫搬运轨道两端安装的电路板通过传感器的受光面。清扫的时候请在

切断电源的状态下工作。

备注 )发生与电路板停止位置相关的错误时也请同样进行传感器的清扫。

1. 请拆除 MFU-65。( 详细参照「4.1 拆除 / 安装贴装工作头」。)

2. 请把主开关 OFF 开后打开正面门。

3. 在搬运轨道内有电路板时请除去。

4. 请用干净的绵棒清扫全部的传感器的照射面、受光面。

5. 请确认传感器的照明面、受光面没附有丝线。带有丝线时，请再次清扫除去。

6. 请安装 MFU-65。

30MEC-0671

警告

不要直视影像处理光源、电路板搬运确认传感器光源。请使用太阳镜等有色的保护眼

镜。用眼睛直视光源时，有可能被光源刺伤眼睛。

01MEC-1322

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 161

5.9.8 清洁基座过滤器

1. 请将 Side1 和 Side2 的 MFU-65 都从机器内拉出。（关于详细内容，请参考「4.2 安装 /

拆除 MFU-65」。）

2. 请关闭主电源开关 , 切断机器电源。

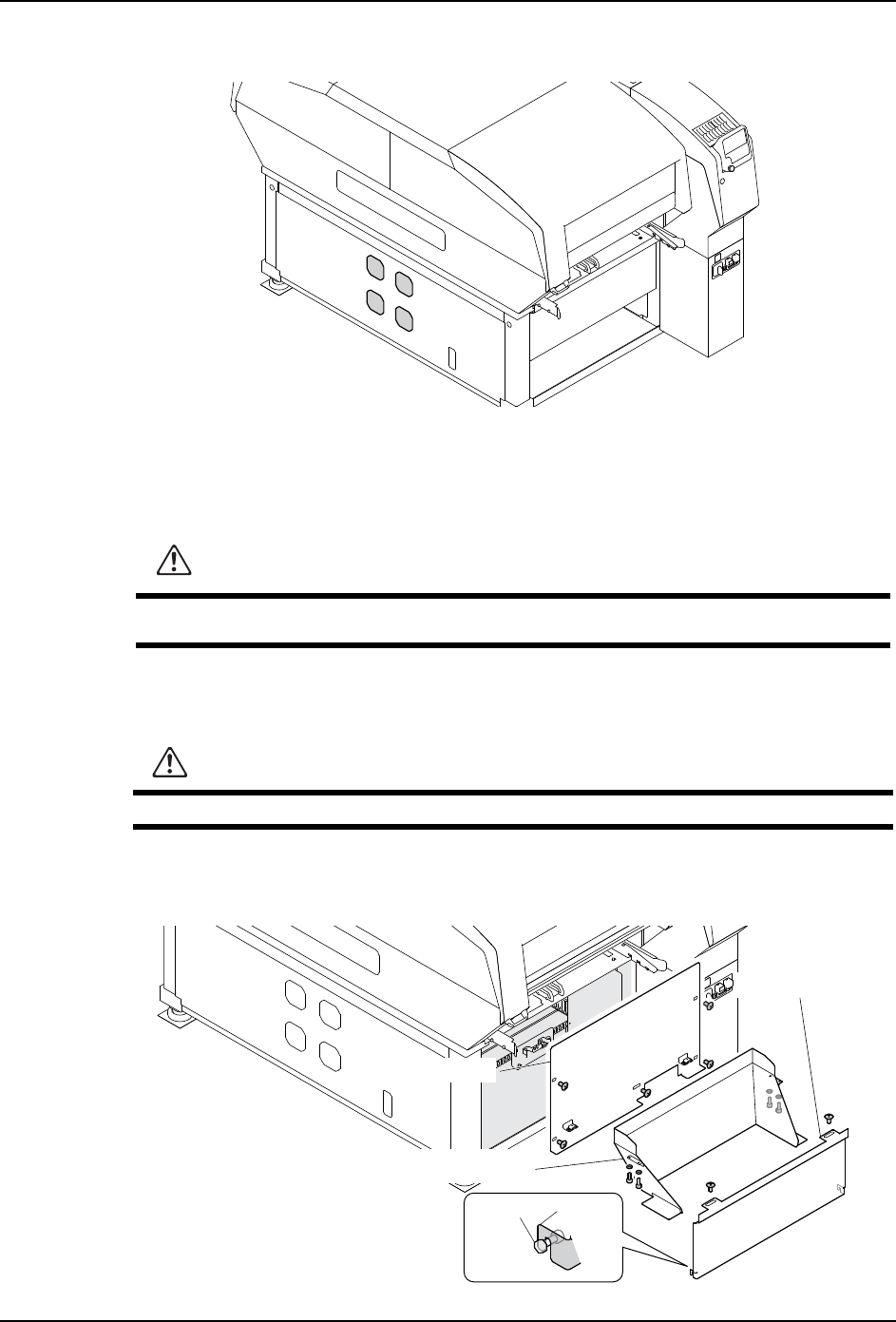

3. 请拆除 2 根螺丝后拿掉料站盖板（下）。由于盖板下方的挂钩挂在螺栓上，所以请一边

向前倾斜一边拿掉盖板。

4. 请拆除 4 根螺栓后拿掉废料带导槽。

5. 请拆除 5 根螺丝后拿掉导槽衬板。

30MEC-0745

警告

更换之前请务必切断机器主电源。

注意

作业时请注意不要使身体和头部碰到料站基座的导轨等突出部位，以免受伤。

㷰ṉ ᤸ䫟

0(&6D

ሲ″㺢ᶵ

ᯏㄏⴌᶵδсε

ᓕᯏᑜሲ″

3.3 Nm

1.96 Nm

1.65 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

162 AIMEX IIS 机械手册

6. 请拆除位于 Side1 的 2 个过滤器。拆卸时请将手从 CPU 箱、伺服箱的边上伸入。过滤器

罩和过滤器都可以用手拆除。

7. 请拆除 Side2 这一侧的导槽衬板。拆卸方法与 Side1 相同。

8. 请拉出真空泵。方法：往自己身体这一侧拉。（关于详细内容，请参考。）" 6.14 真空

泵损耗品的更换 "

9. 请拆除位于 Side2 的 2 个过滤器。过滤器罩和过滤器都可以用手拆除。

10.请用压缩空气清洁过滤器。如果过滤器污染严重，则请以旧换新。

11.请按照和拆卸时相反的顺序重新装好真空泵过滤器。

5.9.9 LCR 检测单元的测定端子的更换

1. 请从机器上拆除元件供应单元后，打开正面门。

2. 请将设置在废料带输送槽边上的 LCR 检测单元用的手动阀 (1) 转到「Close」，关闭气

源。

30MEC-0746

警告

关掉真空泵后请放置 30 分钟以上。等真空泵完全冷却后再作业。真空泵运行过后泵内

处于高温状态，请注意灼伤。
