6. 更换消耗品 MEC-AIMEX2S-011S0 268 AIMEX IIS 机械手册 8. 请从下面这块远程控制 I/O 电路板上拔掉烧断的保险丝（F1 ～ F7）后换新。 9. 请将下面这块远程控制 I/O 电路板装回原位并接上插头。备注 )在导线和电路板上分别用数字和英文字母标明了插头名称。安装插头之前请核对名称是否一致。 10.请按照和拆除时相反的顺序使机器恢复原样。 30MEC-061 1 F1 F6 …

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 267

2. 请关闭主电源开关，切断机器电源。

3. 请等线性马达轴降到常温后再进行作业。

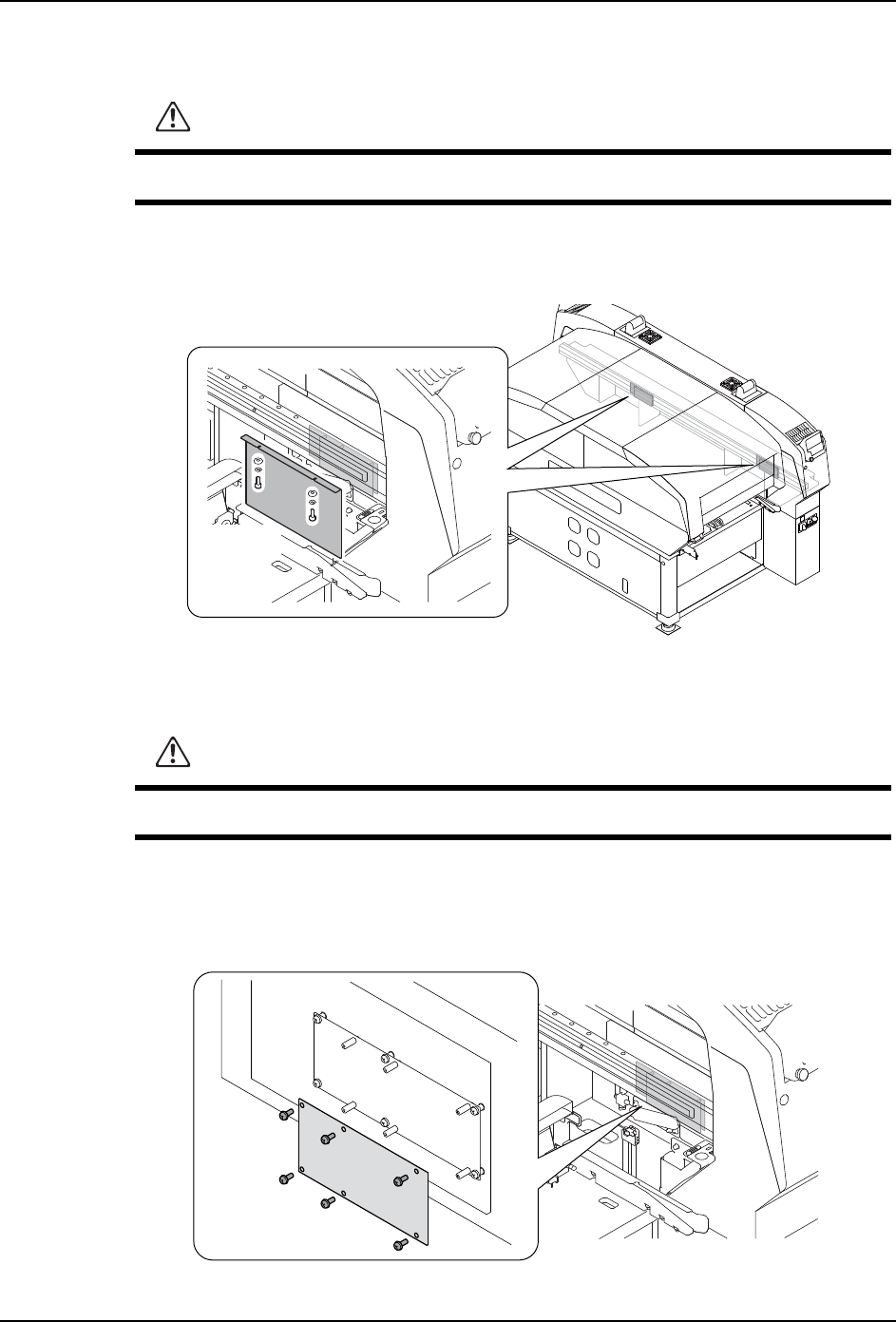

4. 请拆除 2 根螺栓后拿掉远程控制 I/O 电路板的前盖。

5. 为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静

电带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两侧的操作面板下方。

6. 请从上面这块远程控制 I/O 电路板上拔掉插头。插头的连接位置因 XY 机械手数量或

Side 不同而有差异。

7. 请拆除螺丝后拿掉上面这块电路板。

注意

更换保险丝前请务必切断电源。更换前后的保险丝容量请保持一致。

30MEC-0496-a

1.96 Nm

注意

如果作业时携带静电，可能会破坏电路板的电子元件。

30MEC-0610-a

0.69 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

6. 更换消耗品 MEC-AIMEX2S-011S0

268 AIMEX IIS 机械手册

8. 请从下面这块远程控制 I/O 电路板上拔掉烧断的保险丝（F1 ～ F7）后换新。

9. 请将下面这块远程控制 I/O 电路板装回原位并接上插头。

备注 )在导线和电路板上分别用数字和英文字母标明了插头名称。安装插头之前请核对名称

是否一致。

10.请按照和拆除时相反的顺序使机器恢复原样。

30MEC-0611

F5 F4 F3

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 269

6.12 更换控制箱电路板保险丝

控制箱内装有 1 块中转电路板和 2 块带插头型电路板。电路板上的保险丝烧断后 LED 保险丝

状态灯自动熄灭。更换之前请确认保险丝有无烧断。

6.12.1 更换时期

如果保险丝烧断就请更换。

6.12.2 更换方法

1. 请拆除 Side2 侧的 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

2. 请关闭主电源开关，切断机器电源。

3. 请拆除 2 根螺栓后拿掉料站盖板（下）。由于盖板下方的挂钩挂在螺栓上，所以请一边

向前倾斜一边拿掉盖板。

4. 请拆除 4 根螺栓后拿掉废料带导槽。

5. 请拆除 5 根螺丝后拿掉导槽衬板。

6. 请打开主电源开关 , 接通机器电源。

7. 为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静

电带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两侧的操作面板下方。

0(&6D

ሲ″㺢ᶵ

ᯏㄏⴌᶵс

ᓕᯏᑜሲ″

3.92 Nm

1.96 Nm

㷰ṉ

ᤸ䫟

注意

如果作业时携带静电，可能会破坏电路板的电子元件。
