MEC-AIMEX2S-011S0 6. 更换消耗品 AIMEX IIS 机械手册 279 d. 请拿掉压板上的碰撞防止吸气阀橡 胶垫。 e. 请拿掉衬板。 f. 请用擦拭纸蘸取工业乙醇酒精擦掉 压板上的油脂。 5. 请拆分气缸。 1;7%$ 6  6D य़ᵓ ⺄ᩲ䰆ℶ਌⇨䯔‵㛊ൿ UeD08VDL UeD08VDL Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG…

100%1 / 413
6. 更换消耗品 MEC-AIMEX2S-011S0
278 AIMEX IIS 机械手册

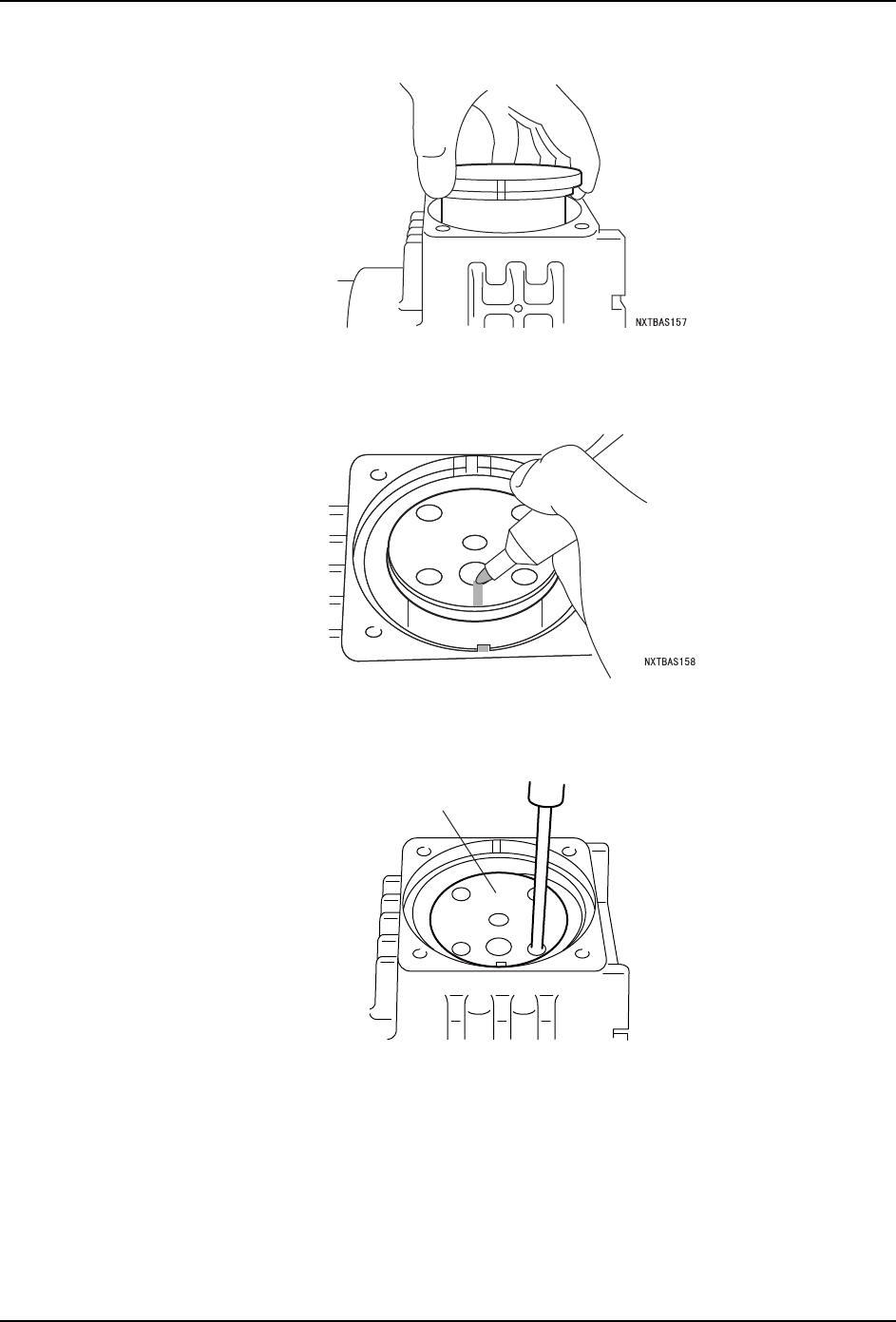

c. 请向上拔出气缸。
4. 请拆除压板和垫板。
a. 请对准套口上的标记位置，在压板上也画上标记。
b. 请拆除 4 根固定压板的埋头小螺丝 （M5xL12）。这时请务必用戴有手套的手稳住需
拧松螺丝处的连杆。
c. 请拿掉压板。
NXTBAS159-Sa
ুᶵ
3.3 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 279

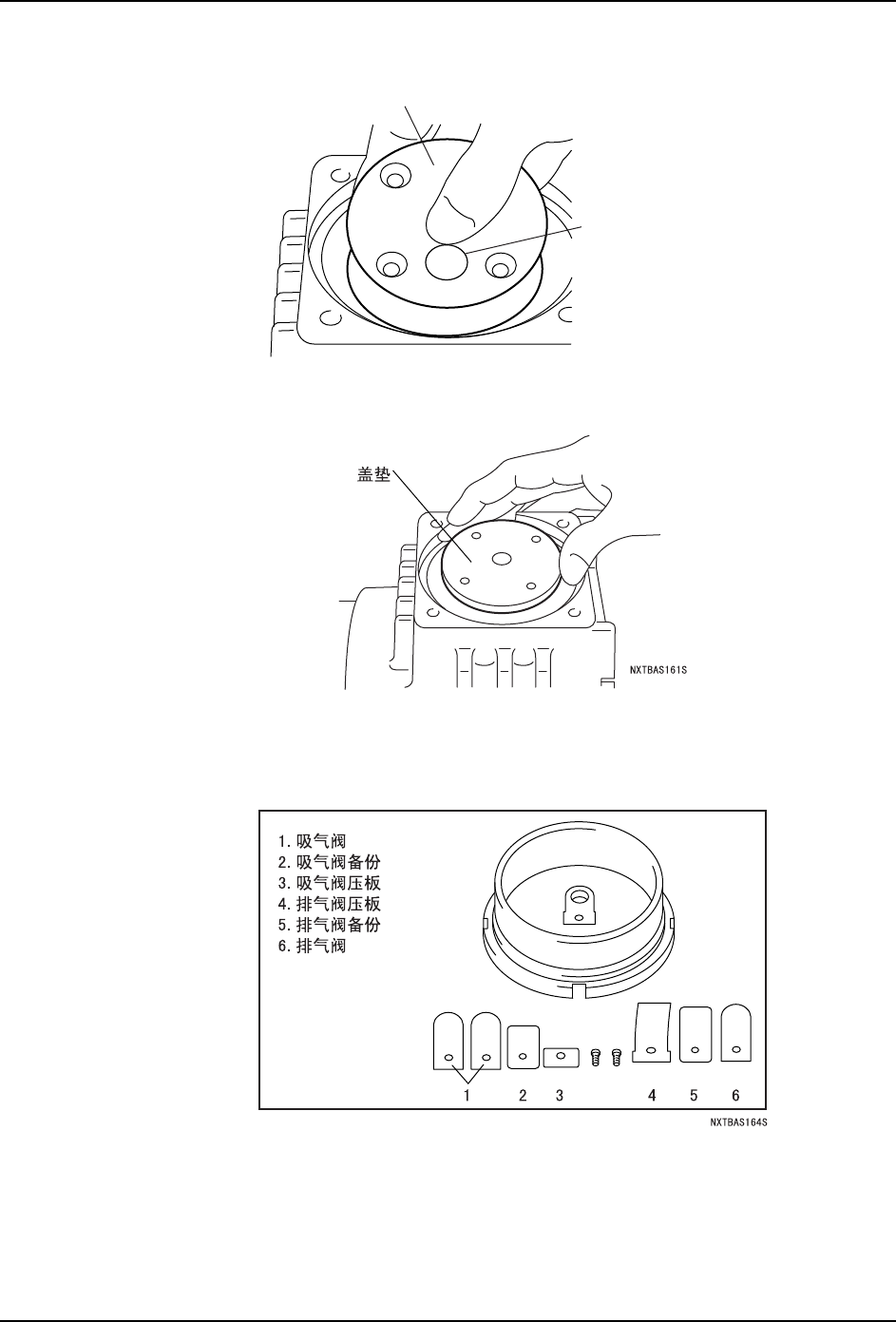

d. 请拿掉压板上的碰撞防止吸气阀橡胶垫。
e. 请拿掉衬板。
f. 请用擦拭纸蘸取工业乙醇酒精擦掉压板上的油脂。
5. 请拆分气缸。
1;7%$66D
य़ᵓ
⺄ᩲ䰆ℶ਌⇨䯔‵㛊ൿ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
280 AIMEX IIS 机械手册

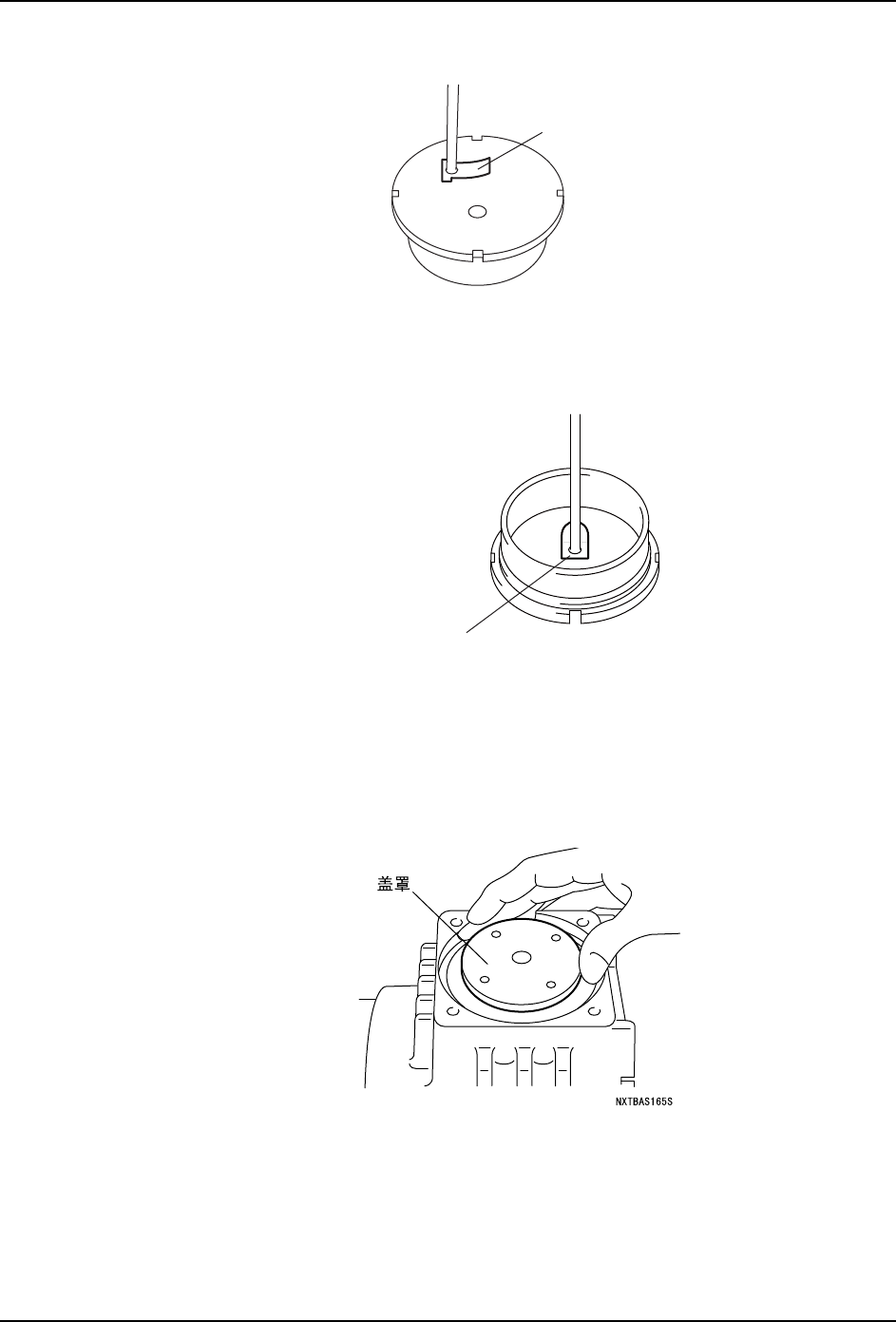

a. 请拧松固定排气阀压板的圆头小螺丝 （M3xL5）。
b. 请拆除排气阀压板、排气阀垫片、排气阀。
c. 请拧松固定吸气阀压板的圆头小螺丝 （M3xL5）。
d. 请拆除吸气阀压板和吸气阀。
e. 请用擦拭纸蘸取工业乙醇酒精将气缸整体都擦一遍，除去粘附的油脂。尤其是吸 ·
排气阀安装部位和衬板摇动部位需仔细清洁，但是请不要擦掉标记。
组装真空泵
1. 请将衬板摆放在连杆上 ( 摆放时注意正反面）。
2. 请从压板背面装入碰撞防止吸气阀橡胶垫。
1;7%$66D
ᧈ≊䰶ুᶵ
0.69 Nm
1;7%$66D
੮਌䰶ুᶵ
0.69 Nm
