4-2-6. 功能画面的构成
下面说明触摸顶部菜单中的各主菜单时显示的功能画面。
(a)
子菜单栏 位于主菜单下一级的菜单项目，可注册到自定义栏。
―
(b)
选项卡 如果有多个功能画面，使用该按钮切换画面。
―
(c)
警报显示（ ）
显示[警报确认]对话框。
4-7-1.
(d)
版本信息（ ）
显示软件版本及选件信息的对话框。
4-2-6.
系统版本与选项的确认
触摸 ，显示如下对话框。
(a) 显示系统中使用的应用程序名称和版本。
(b) 显示本机中设定的选项是有效还是无效。有效的选项中，在有效栏中带有 标记。
4 操作篇
4-2 操作画面构成
18
4-2-7. 软数字键盘和软键盘的使用方法
本机未附带数字键盘和键盘。如要输入数值和文字，均通过画面上显示的软数字键盘和软键盘进行。
Tips
Ÿ
触摸要输入文本的输入框，自动显示软数字键盘和软键盘。
Ÿ
在帮助画面中不能使用。
(a) 显示所选项目的可输入值（最小值与最大值）。
(b) 显示所选文本框的项目名称。
(c) 触摸此按钮，软数字键盘或软键盘以右下角为起点，顺时针方向沿着画面四角移动。
(d) 从画面中消除数字键盘和键盘。此时，文本区域中输入的数值和文字信息也被放弃。如果输入
过程中误将数字键和键盘消除，再次触摸画面上的文本框，可再次显示。
(e) 在文本框中附加上输入值的负号。
(f) 输入大写字母等需要使用 Shift 键时，先触摸「Shift」按钮，然后再触摸字母键。
4 操作篇
4-2 操作画面构成
19
4

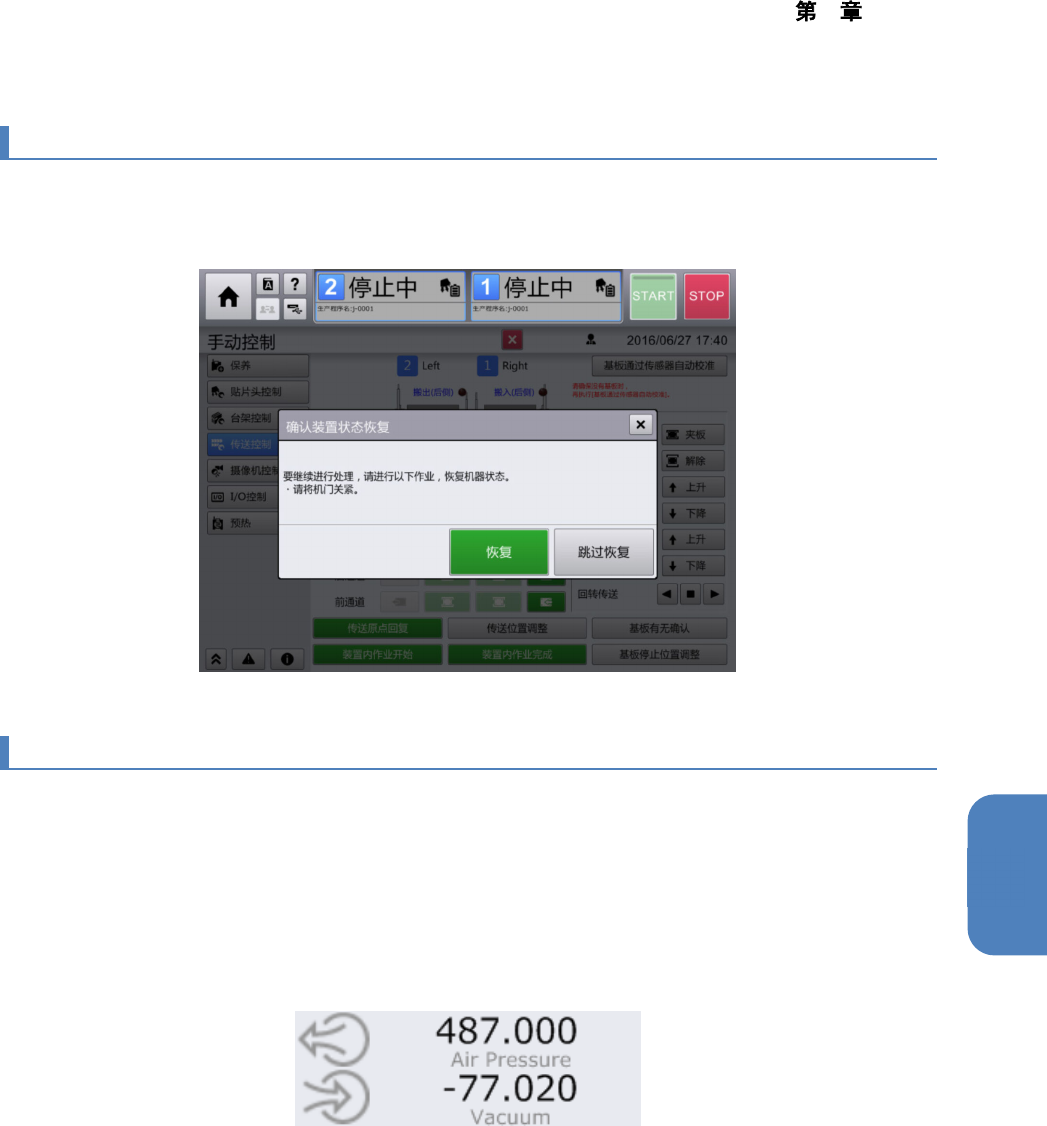

4-2-8. 确认装置状态恢复对话框
要操作贴片头使之移动到退避位置时，必须恢复装置状态。此时将显示对话框，以确认是进行恢复动作使
贴片头退避，还是不进行恢复动作而继续操作。如触摸
[
跳过恢复
]
按钮，将不实施贴片头移动动作，仍然继
续操作。
4-2-9. 压力显示区域
显示供给空气压力
(Air Pressure)
，以及真空泵压力
(Vacuum)
。
供给空气压力
(Air Pressure)
的单位可以从
[
机器设置
]
菜单选择
kPa
或
MPa
。真空泵的压力
(Vacuum)
单位
为
kPa
。
有关单位系的设定，请参照「
4-17-32
单位系」。
压力值判断为异常时，用红字显示。
对
RX-8
，不在生产中时等，真空泵的电源会自动
OFF
，在生产停止时本画面的真空泵压力
(Vacuum)
值有
时会显示异常值。有关真空泵压力的确认方法，请参阅「
4-9-2
贴片头控制」的「贴片头的空气切换操作」。
