2 系统概要 2-4. 10 2-4-2. 外观尺寸图 尺 寸 单 通 道 传 送 规 格 A （ 传 送 长 度 ） 9 9 8 m m C （ 不 含 L C D ） 1 , 8 9 3 m m H （ 传 送 突 出 量 ） 8 m m I （ 从 护 罩 前 面 到 基 准 侧 基 板 传 送 通 道 ） 7 5 0 . 5 m m ( 前 面 一 侧 ) 尺 寸 B （ 从 地 面 到 传 送 带 上 面 ） 9 0 0 m …
2
系统概要
2-4.
9
2
2-4.
机器的构成
2-4-1.

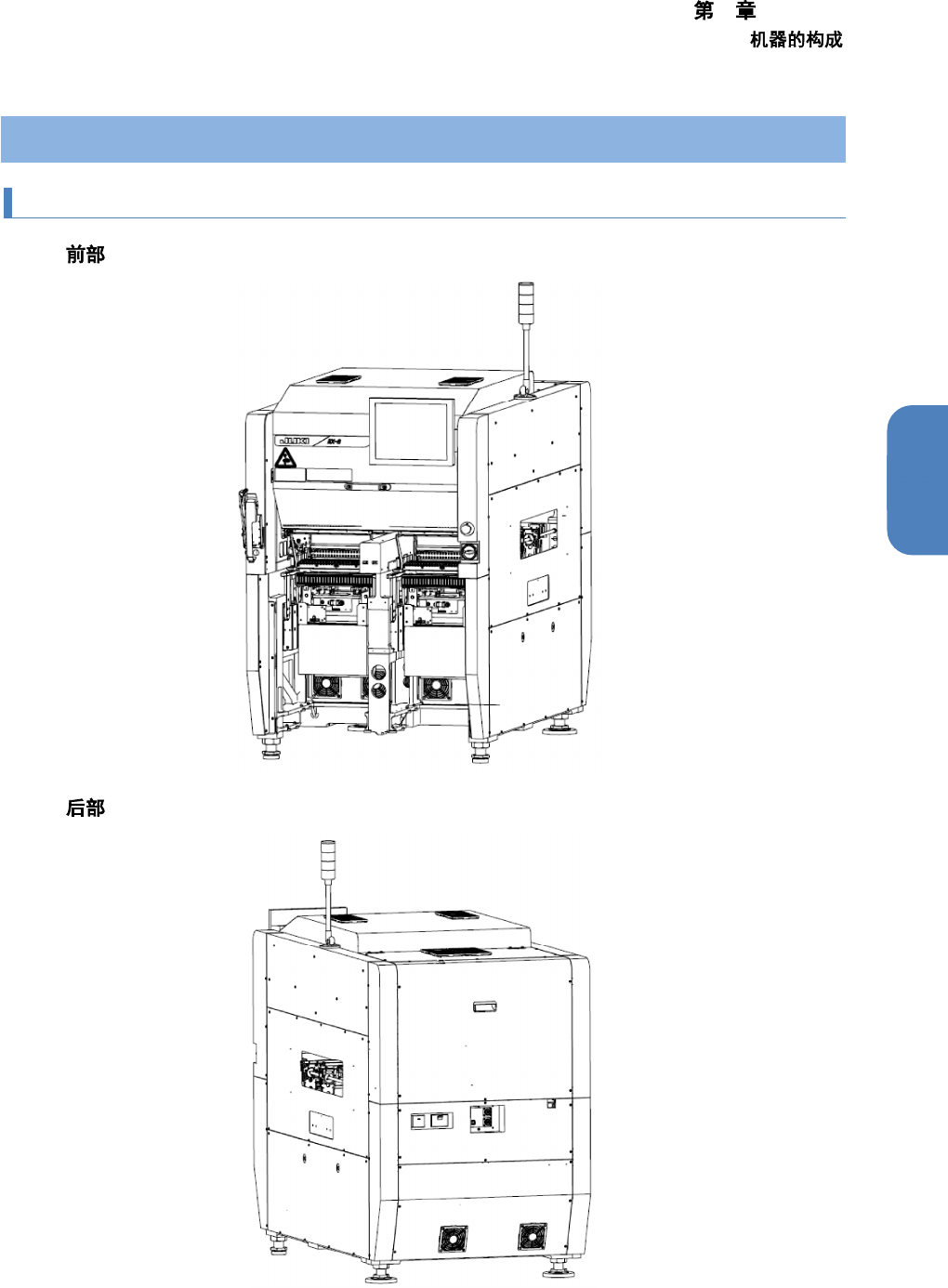

整机示意图
RX-8
RX-8
2
系统概要
2-4.
10
2-4-2.
外观尺寸图
尺寸
单通道传送规格
A
（传送长度）
998 mm
C
（不含
LCD
）
1,893 mm
H
（传送突出量）
8 mm
I
（从护罩前面到基准侧基板传送通道）
750.5 mm
(
前面一侧
)
尺寸
B
（从地面到传送带上面）
900 mm
E
（从地面到护罩上面①）
1,440 mm
F
（从地面到护罩上面②）
1,530 mm
G
（从地面到信号灯上面）
1,916 mm
最大突起物除外。
※
1
尺寸的公差为
±5mm
。
H
C
H
A
B
G
F
I
E
2
系统概要
2-4.
11
2
2-4-3.
主机重量
RX-8
:
1,810 kg
＊选购项类除外
2-4-4.
各单元的名称
