4 操作篇 4-15 示教 391 4 Tips Ÿ [BOC 标准 ] 、 [STEP 标准 ] 、 [ 指定标准 ] 所设定的示教基准位置 保存在生产程序内，下次在相同 生产程序实施电路示教 时，在最开始时选择上次所指定的基准状态 。 Ÿ 通过生 产 程序 的 编 辑及优 化，删 除了 前次 所 使用 的 基准 位 置时 ，重 新 自 动选 择 适合 的 基准位 置 。
4 操作篇
4-15 示教
390

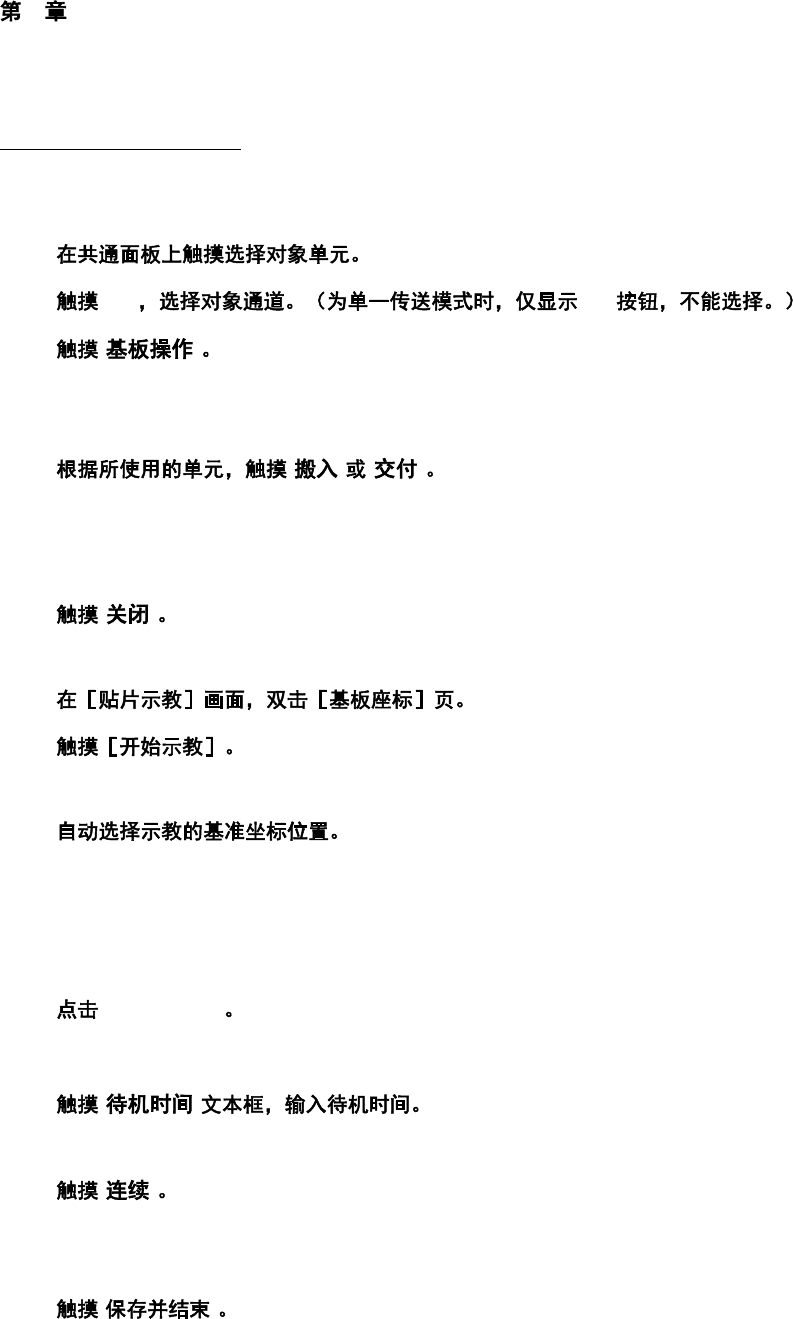

基板座标补正示教的操作
在开始操作前，在［主菜单］的［生产辅助］-［贴片示教］的顺序点击，打开［贴片示教］画面。
1
2 F/R [F]
3
[ ]
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-4 元件贴片确认」的「基板操作对话框的操作」。
4
[ ] [ ]
基板将被安在本机内。
要手动放置基板时，请触摸[开始装置内作业]，打开安全盖（罩）后，将基板安到传送上，然后触摸
[完成装置内作业]。
5
[ ]
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6
7
显示［基板坐标偏差示教］对话框，根据以下基准位置的选择，将相机移动至示教的基准位置。
8
在各电路中都有生产程序中定义的 BOC 标记时，选择 [BOC 标准] ，自动选择抽出１个电路标记。
没有电路展开的 BOC 标记时，选择 [STEP 标准] ，自动选择抽出１个贴片点。
没有[BOC 标准] 、[STEP 标准]可以使用的数据时，选择 [指定标准] ，选择原点(X=0、Y=0) 作为默
认的基准坐标。
9 ［座标取得］
更新基准取得位置，自动计算出基板座标补正值。
10
[ ]
设定待机时间，用于确认展开位置的坐标。
11
[ ]
摄像机画面连续向各 BOC 标记的位置移动。确认全部标记显示在摄像机中心近旁。
触摸[STOP]即中断。
12 [ ]
保存示教结果，关闭［基板座标补正示教］对话框，显示［贴片示教］画面。
4 操作篇
4-15 示教
391
4
Tips
Ÿ [BOC
标准
]
、
[STEP
标准
]
、
[
指定标准
]
所设定的示教基准位置保存在生产程序内，下次在相同
生产程序实施电路示教时，在最开始时选择上次所指定的基准状态。
Ÿ
通过生产程序的编辑及优化，删除了前次所使用的基准位置时，重新自动选择适合的基准位置。
4 操作篇
4-15 示教
392
4-15-5. 外形基准示教
在［外形基准示教］对话框中，对使用基板停止器时的基板位置定位位置进行示教。通过示教基板外形位
置（基板端），即使由于安装误差等导致停止器位置散乱，也能将示教的基板外形位置作为基准进行标记
识别或进行元件贴片动作。
［外形基准示教］对话框，当用户级别为［SUPERVISOR］、或［MAINTENANCE］时会显示。
n [ ]
(a)
监视器 显示 OCC 的直通图像及用于示教的光标。
(b)
图像控制 进行图像的放大、缩小、移动、适应操作。
(c)
照明控制 变更 OCC 的照明级别。
(d)
微调动作移动 移动 OCC 或光标。
(e)
单元选择 选择要示教的单元。
(f)
通道选择 显示示教对象的通道。
本机为单一传送模式时，仅显示 [F] 按钮，不能选择。
(g)
移至基板端的位置 向选择的站点上的基板端位置移动。
※如果基板端位置处于软限位的外侧时，会将 OCC 移动到软限位位
置，在基板端位置显示 OCC 监视器上的十字光标。
※Y 方向的移动位置将向基板外形尺寸 Y 的中心位置移动。
(h)
坐标取得 取得光标位置的 X 坐标。
(i)
复原 将取得的基板端示教位置复原。
e
a
b
d
i
f
o
g
j
k
l
h
n
p
m
c
