4 操作篇
4-18IFS-NX 的使用（选项）
510
4-18-8. 用于追溯功能的程序编辑
n
对编辑生产程序的步骤进行说明如下。
(1) 在[顶部菜单] – [编辑生产程序] 菜单的各画面中，基板代码信息以外的信息，按照与以往相同的方法进
行数据输入。

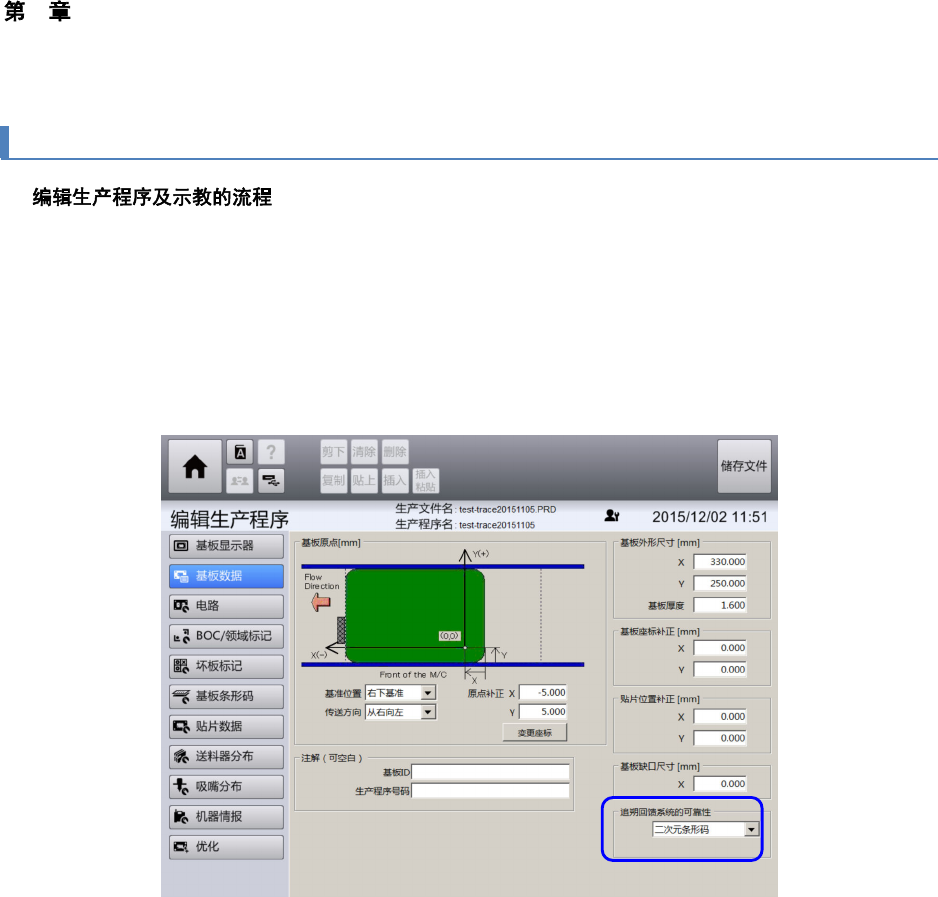

(2) 在[编辑生产程序] – [基板数据] 画面中， 作为[追溯] 的项目，要选择[2 次元条形码(OCC)]。若选择[不
使用]，即使在生产程序上的基板代码已被定义，生产时也不会进行基板代码识别。
4 操作篇
4-18IFS-NX 的使用（选项）
511
4

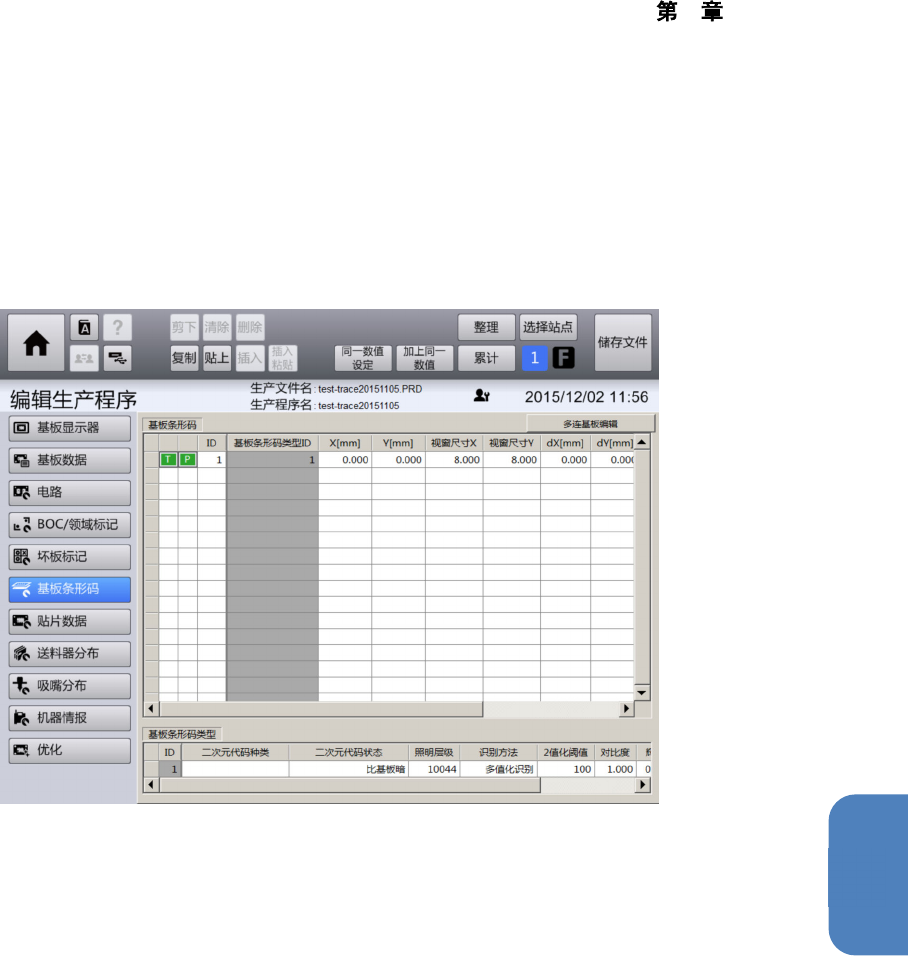

(3) 显示[编辑生产程序] – [基板条形码] 画面。在[基板条形码] 画面中，生成「基板条形码」及「基板条形
码类型」2 种的记录信息，分别分配各自 ID 号进行数据管理。
• 基板条形码：输入二维码的位置、视窗尺寸、位置偏移的数据。
• 基板条形码类型：输入二维码的种类、识别条件。（基板条形码类型 ID 的值必须指定 “1”。）
[基板条形码] 画面各参数的详情请参见「4-11-7 基板条形码编辑」。
(4) 为了进行基板代码的示教，需触摸[选择站点] 按钮，将基板安放在要进行示教的站点上。
（※操作步骤与贴片数据、BOC 标记、坏板标记、电路示教时相同。）
4 操作篇
4-18IFS-NX 的使用（选项）
512

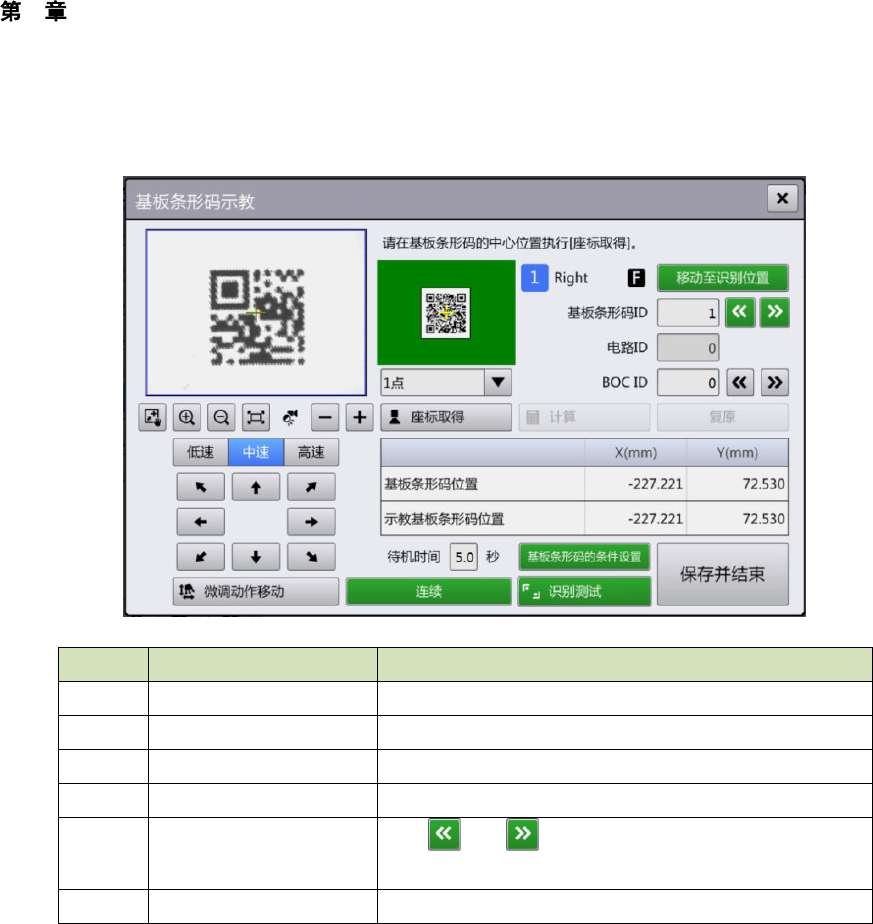

(5) 触摸要进行示教的基板条形码的 [T] 按钮，即显示[基板条形码示教] 对话框。
记号 名称 说明
(a)
基板条形码的条件设置 显示基板代码识别条件设定画面。
(b)
识别测试 在通常模式下进行基板代码的识别。
(c)
保存并结束 保存编辑内容关闭对话框。
(d)
移动至识别位置 移动到基板代码的识别位置。
(e)
基板条形码 ID
操作 、及 按钮，用于变更选择中的基板代码
ID
。
(f)
BOC ID
显示补正时使用的 BOC ID。
※显示其他示教时必要的按钮、基板条形码（代码）位置。
(6) 在[基板条形码示教] 对话框中进行基板代码中心位置的示教。[基板条形码的条件设置] 对话框的基本
操作方法与[贴片位置示教] 对话框等相同。示教点可从「1 点」「2 点」「3 点」中选择。按照必要点
数执行 [坐标取得]后，按[计算] 按钮算出中心位置。
