4 操作篇
4-9 手动控制
157
4
轴的移动分为绝对移动，相对移动，微调移动 3 种。
• 绝对移动：移动到以各轴原点为基准的目标位置。无论目前处于什么位置，都将移动到目标位置。
• 相对移动：以当前位置为起点，仅移动指定的距离。即使是相同的移动距离值，如果当前位置有变
化，到达位置也会不同。
• 微调移动：利用软键盘的方向键移动或旋转轴。按下方向键马上松开，将只移动/旋转 1 次，如果一
直按住，则向同一方向连续移动/旋转。
电池信息显示的图标，表示以下的状态。
正常 电池的电源状态正常。
消耗 电源容量已降低。
老化 电池老化，电源容量已降低。请准备进行电池的更换，执行更换作业。
断线 电池的电缆有断线的可能性。
如直接关闭装置的电源，各轴的原点位置将会消失，如果不重新进行校
准作业，则不能进行生产。
请务必在通电状态下，进行维护作业。
消失 电池的电源容量变空，各轴的原点位置已无法保持。
如直接关闭装置的电源，各轴的原点位置将会消失，如果不重新进行校
准作业，则不能进行生产。
请务必在通电状态下，进行更换电池的作业。
Ÿ
如果电池的状态为
[
老化
]
或
[
断线
]
，按下
[POWER OFF]
开关时，为了防止关机造成原点位置消
失，在关机对话框显示警告信息。为了防止不小心的关机，
[
关机
]
按钮的默认值为无效。
请在装置通电状态下迅速实施电源更换操作。
强制关机时，请选择
[
强制关机
]
。
4 操作篇
4-9 手动控制
158

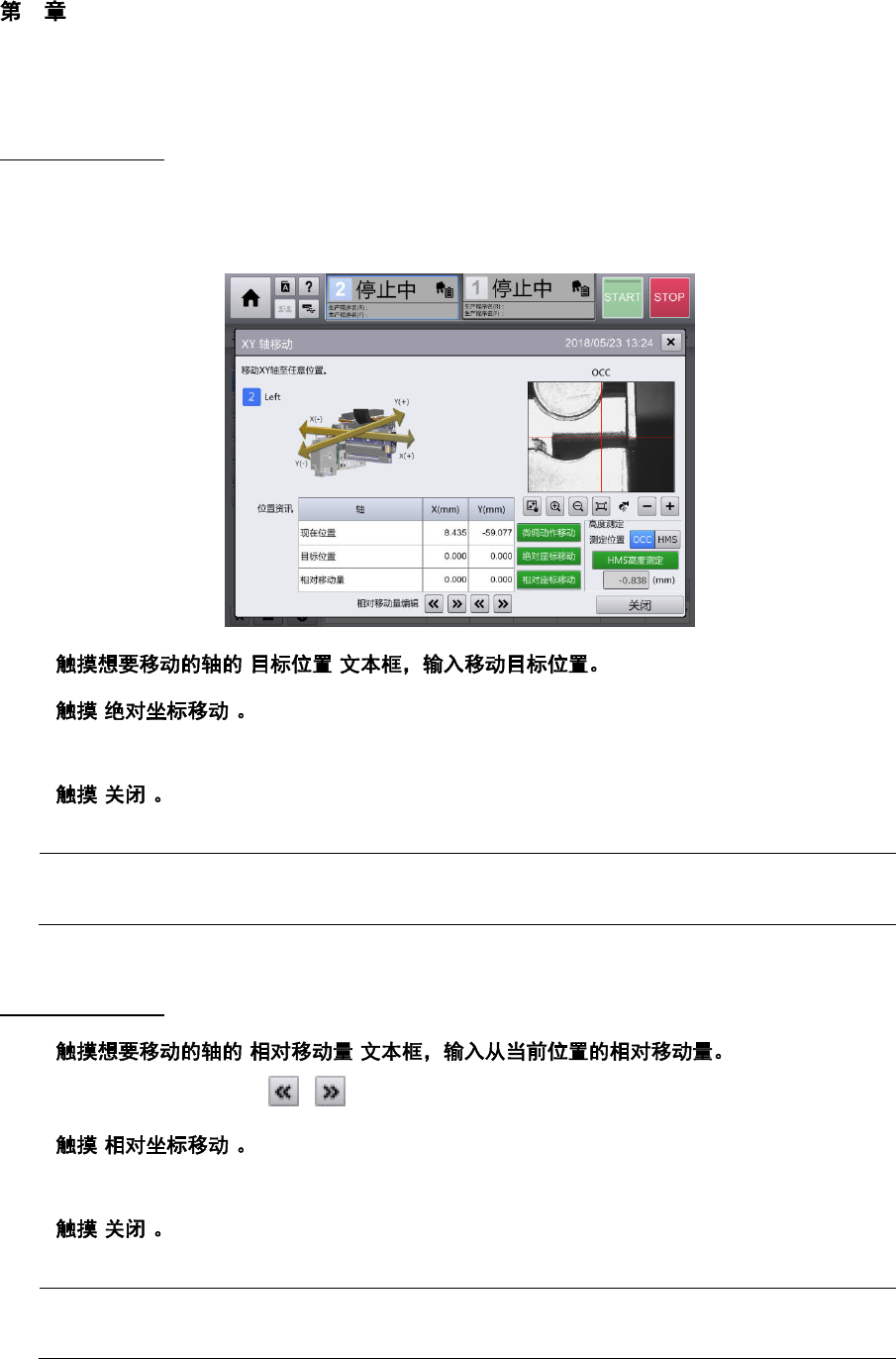

XY 轴的绝对移动
触摸[贴片头控制]画面的[XY]，显示[XY 轴移动]对话框。
将吸嘴前端移动到前后（Y 轴），左右（X 轴）的任意位置，通过摄像机确认基板的状态。
[位置资讯]的[现在位置]中将显示 XY 轴的当前位置。
1 [ ]
2 [ ]
XY 轴将移动到[目标位置]中指定的位置。
3 [ ]
关闭对话框，返回[贴片头控制]画面。
Tips
Ÿ
轴动作过程中无法操作画面。
XY 轴的相对移动
1 [ ]
触摸[相对移动量编辑]的 / ，可增减移动量。
2 [ ]
XY 轴将从当前位置按[相对移动量]中指定的距离移动。
3 [ ]
关闭对话框，返回[贴片头控制]画面。
Tips
Ÿ
轴动作过程中无法操作画面。
