贴片位置示教的操作

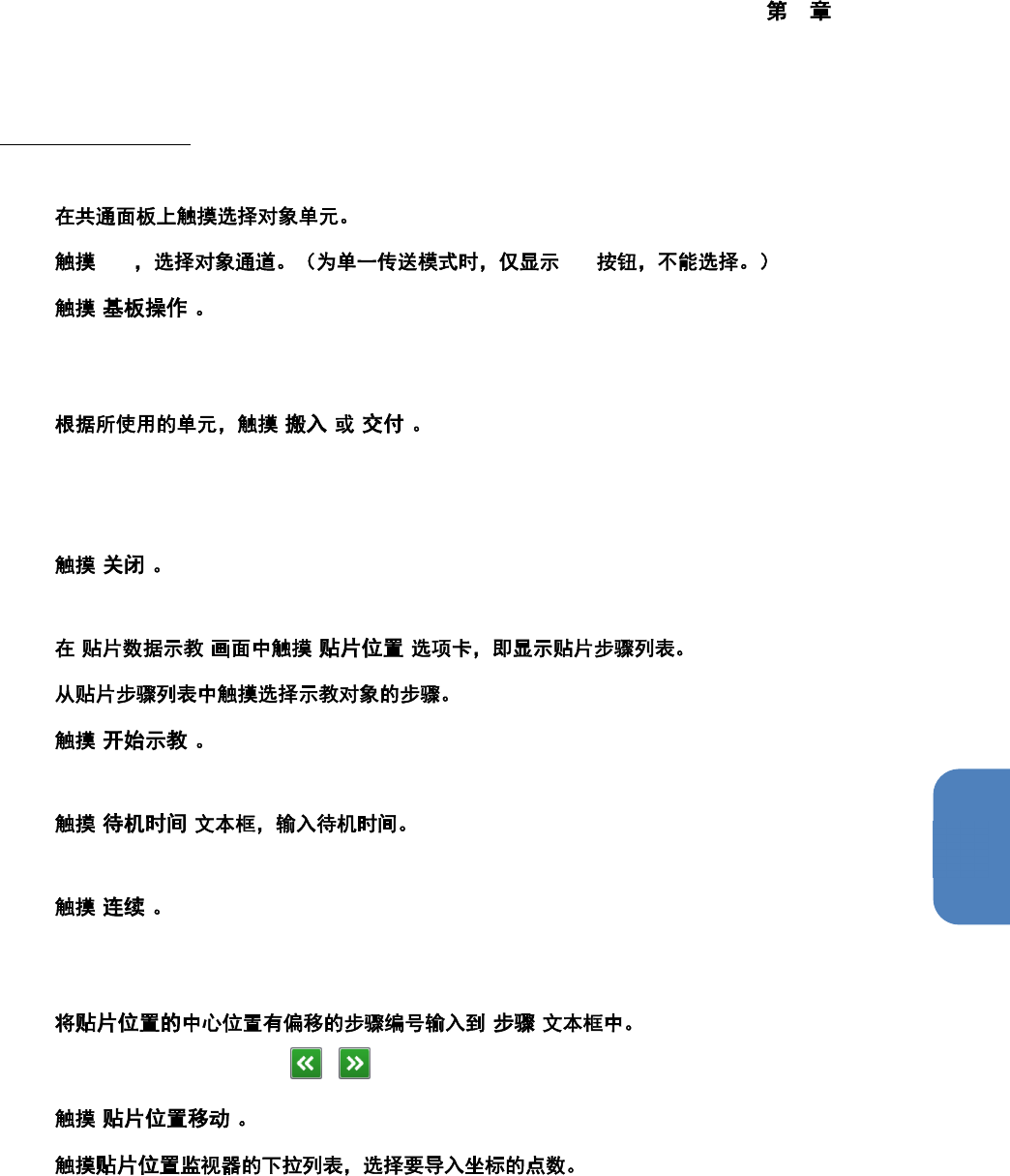

开始操作前，在顶部菜单中按照[生产补助] - [贴片数据示教]的顺序触摸，先打开[贴片数据示教]画面。
1
2 F/R [F]
3
[ ]
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-4 元件贴片确认」的「基板操作对话框的操作」。
4
[ ] [ ]
基板将被安在本机内。
手动放置基板时，请触摸[装置内作业开始]，打开安全盖（罩）后，将基板安放到传送上，然后触摸
[装置内作业完成]。
5
[ ]
关闭[基板操作]对话框，显示[贴片数据示教]画面。
6 [ ]
[ ]
7
8
[ ]
显示[贴片位置示教]对话框，摄像机移动到贴片步骤列表中所选步骤的坐标上。
9
[ ]
设定在各点上的待机时间，用于确认贴片位置中心位置的坐标。
10
[ ]
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
11
[ ]
请触摸文本框输入，或触摸 / 选择步骤。
12
[ ]
13
4 操作篇
4-15 示教
382
14

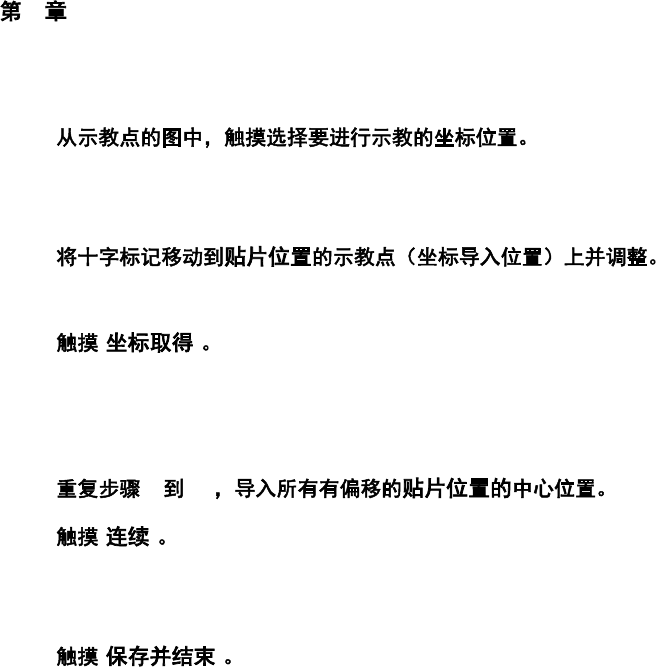

摄像机将移动到示教对象的贴片位置中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
15
摄像机图像中有贴片位置的示教点时进行十字标记操作，其他情况下进行微调移动。
16
[ ]
将更新贴片位置的中心位置坐标。
进行 2 点以上目标位置的示教时，重复步骤 14 到 16，导入第 2 点之后的坐标位置，触摸[计算]，将
更新贴片中心位置的坐标值。
17 9 16
18
[ ]
摄像机图像将向所有贴片位置的中心位置连续移动。确认与贴片位置的中心位置的偏移。
触摸[STOP]即中断。
19
[ ]
关闭保存示教结果的[贴片位置示教]对话框，显示[贴片数据示教]画面。
4 操作篇
4-15 示教
383
4

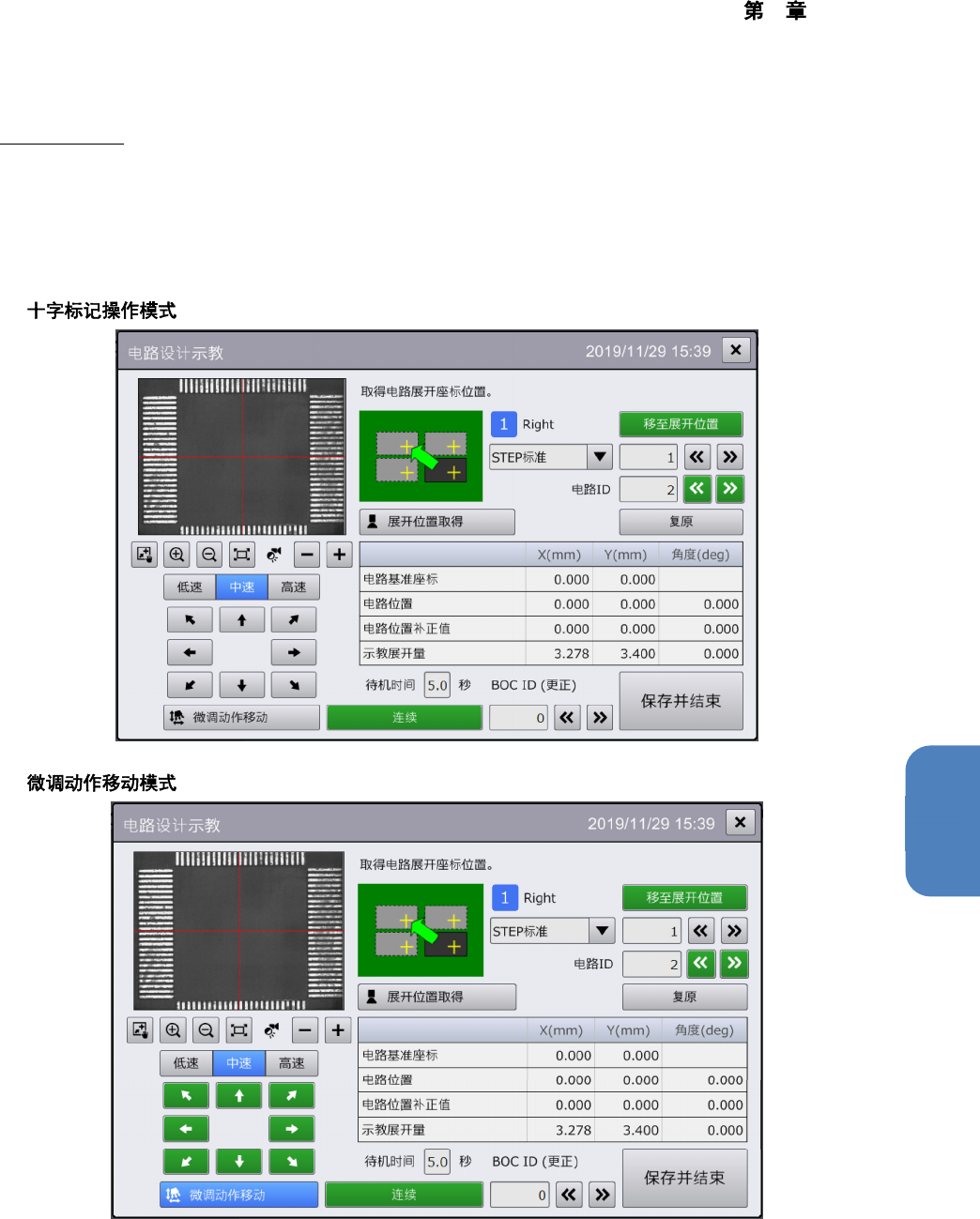

电路设计示教
在[电路设计示教]对话框中，针对贴片资料中的电路展开量，可求出与实际基板之间展开量的差异，将这个
差异作为电路展开量的补正量进行示教，以使电路在正确的位置展开。
在顶部菜单中按[生产补助] - [贴片数据示教]的顺序触摸，在显示的[贴片示教]画面中按[电路] - [开始示教]的
顺序触摸，显示[电路设计示教]对话框。
