4 操作篇
4-11 编辑生产程序
223
4
n
T 按钮 为了对标记的识别位置进行示教，会显示 [BOC/领域标记示教] 对话框。
在示教中要使用的基板，通过在［编辑生产程序］菜单画面中触摸共通面
板的［选择站点］，即会显示出来，在［选择站点］对话框中确定站点，
通过[基板传送] 对话框进行搬入。
详情请参见「4-15-3 标记数据示教」。
ID
BOC/领域标记中使用的标记 ID 要在 1 ～ 2,500 的范围内设定。
X (mm) / Y (mm)
在-1200.00mm～1200.00mm 的范围内输入标记设定位置的 X 坐标，在-
999.999mm～999.999mm 的范围内输入 Y 坐标
视窗尺寸 X／
视窗尺寸 Y
将用摄像机识别标记的识别范围之 XY 大小作为窗口大小在 0.001mm～
999.999mm 的范围内输入。如果输入的范围过窄或过宽，将无法识别。
dX (mm) / dY (mm)
相对于输入的窗口大小，在-1200.00mm～1200.00mm 的范围内输入微调
用的 X 补正值，在 -999.999mm～999.999mm 的范围内输入 Y 补正值。
标记类型 ID 在 1～20 的范围内输入所用标记类型的 ID。
4 操作篇
4-11 编辑生产程序
224
n
ID
在 1 ～ 20 的范围内设定标记使用的标记类型 ID。
标记形状 从列表中选择使用的标记形状。
标记形状方向 选择了有方向性的形状时，从列表中选择标记的方向。
X (mm) / Y (mm)
在 0.001mm～999.999mm 的范围内输入 BOC /领域标记的 XY 大小。
辅助尺寸 选择为以下任一[标记形状]时，在 0mm～999.999mm 的范围内输入合适的
值。
•
十字：输入十字的线宽
•
圆形轮廓：输入圆的内径
判定值 在 1 ～ 1,000 的范围内输入标记识别时标记形状一致的指数。数值越大，
越需要标记一致。
照明层级 选择标记识别时的照明种类、亮度。亮度的输入范围：常亮为 0 ～ 4、闪
烁为 0 ～ 8。数值越大越亮。
不能将 OCC 摄像机的所有照明级别设定为 0。
判定值 1 ～判定值 5 在指数 1～1,000 的范围内输入重试用标记识别时的标记形状一致指数。数
值越大，需要越一致的标记。
照明 1 ～ 照明 5 选择重试用标记识别时的照明种类及亮度。亮度输入范围，常亮为 0 ~ 4，
闪烁为 0 ~ 8。数值越大，亮度越亮。
将全部照明层级设定为 0 时，不进行重试识别。
尺寸容许范围 相对于标记大小，输入找到的标记之大小容许范围。
n

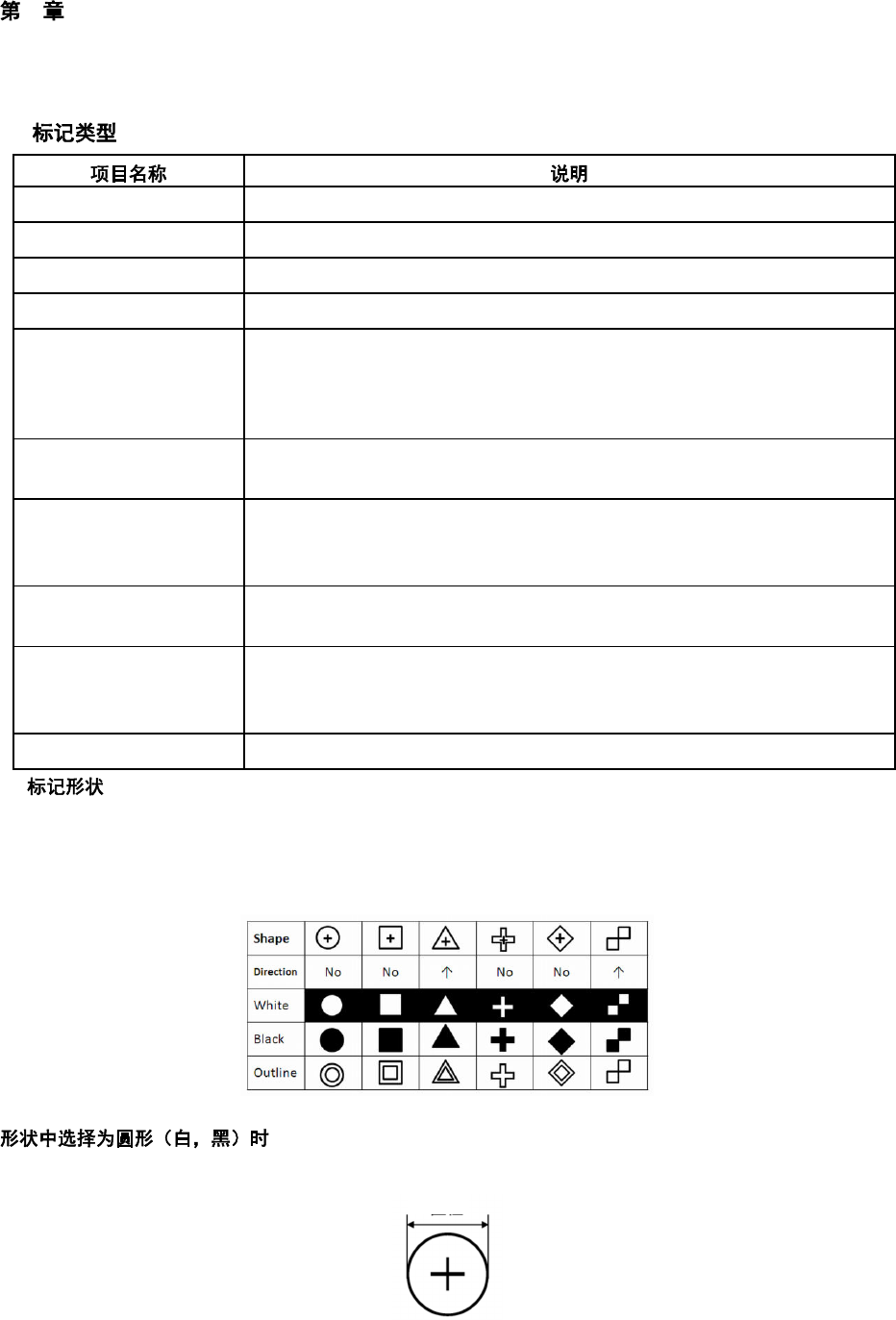

BOC /领域标记有以下种类。
选择了有方向性的形状时，从列表中选择标记的方向。
根据标记形状的不同，尺寸的输入项目有所不同。
输入圆的直径。
直径
4 操作篇
4-11 编辑生产程序
225
4
输入外侧和内侧圆的直径。
输入宽度，高度，厚度。
输入宽度和高度。
Tips
Ÿ
△的识别坐标位置不是标记中心坐标，而是从垂直平分线从下往上
1/3
的部分。
n
• BOC/领域标记信息中，如果基准 BOC ID 的标记类型为领域时，必须指定 1 以上的 BOC/领域标记
的 ID。如果标记类型为 BOC，基准 BOC ID 的指定必须为 0。
• BOC/领域标记信息中，不能重复使用相同的标记 ID。
• BOC/领域标记信息中，如果电路展开为展开时，需要在基准 BOC ID 中，同样将指定的 BOC/领域
标记信息的电路展开也设定为展开。
• BOC/领域标记信息中，如果标记类型领域时，不能作为坏板标记位置补正用的 BOC 使用。
外侧
内侧
宽度
宽度
宽度
宽度
高度
高度
高度
高度
宽度
高度
厚度
